大多数安装图纸只是一种示意图，所以要看懂水电安装图纸之前，我们首先要看得懂图纸上面的各种符号以及这些符号代表着什么意义，下面，请看小编给大家归纳的水电安装图纸里面的各种符号的所属含义。
#水电安装图纸符号含义
SC:钢管
PC:PVC聚乙烯阻燃性塑料管
CT:桥架WC:沿墙暗敷设
WS:沿墙明敷设
CC:沿顶板暗敷设
F:暗敷在地板内
CE:沿顶板明敷
YJV:电缆
SYV:电视线
PE:接地(黄绿相兼)
PEN:接零(蓝色)
3项线(火线):A项(黄)B项(绿)C项(红)
KV:(电压)千伏
BV:散线
MEB:总等电位
LEB:局部等电位
#水电安装图纸分析
看水电施图一定要有很强的空间立体感，要有身临其境的感受跟着管道走。
①平面图&系统图:看水安装图纸的时候，一定要将平面图和系统图对着看，这样才知道管道是在什么地方转弯、在什么地方变径、在什么地方分配水点、配水点标高是多少；
②排水&用水设施：在看给水的时候要看看有没有相应的排水措施和用水设施，再考虑给水点和排水措施、用水设施搭配是否合理；
③洗衣机给水点：如有设计有洗衣机给水点，一般情况下给水点标高距完成地面1.1m（具体看设计），再看有没有洗衣机的排水地漏，是不是专用的洗衣机地漏，有没有存水弯，这些都有了再看有没有洗衣机的电源插座，位置是否合理，插座安全高度、安全措施有没有。
#水电安装图纸注意事项
结合土建图：看水电安装图的时候，还要结合土建看。结构梁的大小、预埋套管大小、建筑标高等，水电设施安装后房间使用高度有没有影响。房间尺寸、墙身尺寸、筏板厚度、找平层厚度、保温属内保温还是外保温、保温层厚度、内外墙装饰层厚度，当这些数据都有了之后才能准确的进行预埋、预留、制作加工。
熟悉设计说明：所以要先看得懂图例,熟悉设计说明,然后,对照图纸给的图例来看图,读图时,可按引入管--水表井--干管--支管--用水设备的顺序进行,这样读图能省时准确，对电的也是这个道理，配电箱--电线回路--用电设备等,说白了就是源头--连接--设备,这样你看的时候才不至头晕,找不着关键点,按这个方法看懂每个图纸。
#结语提示

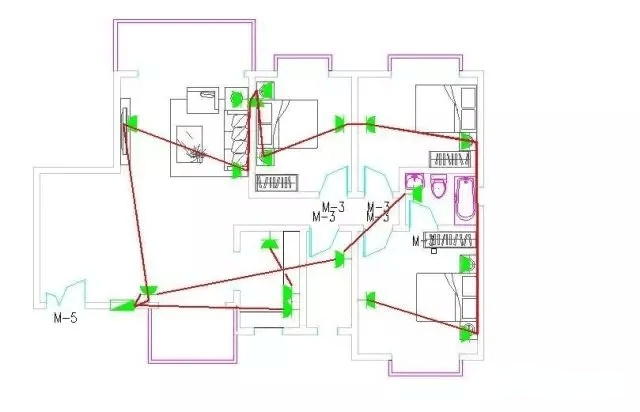

给排水图千万不能闭合，电图一定要有回路。大概和施工图差不多，都是线的，特殊的有图例，一般人看不懂是因为有的线是斜的，但是注意，施工中没有斜线，斜线都是平着走的线。所有在看水电安装图纸的时候，一定要认真仔细，万不可大意，这样才能够给今后的生活质量提高保障，大家通过小编的介绍说明，是不是已经学会如何看水电安装图纸了呢？
