这些加固设计常见问题

这些加固设计常见问题

基础加固

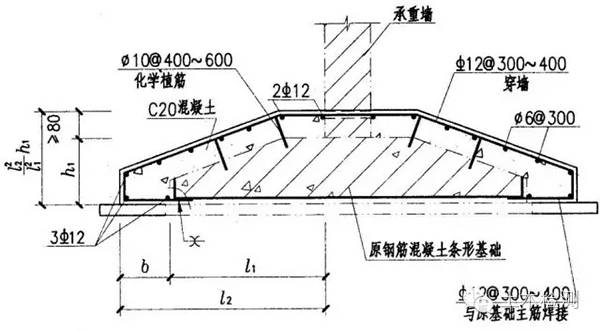

01 加大基础底面积法

基础采用加大截面的加固方式,其难点在于基础底部新老钢筋的有效连接问题。

施工单位多数情况为了施工便利,将新增基础底部主受力钢筋,采用化学植筋的形式进行钢筋锚固。

但是,基于基础的施工环境比较潮湿,采用化学植筋无法保证质量,故在加固设计图纸中须明确说明新老钢筋务必采用焊接的形式。

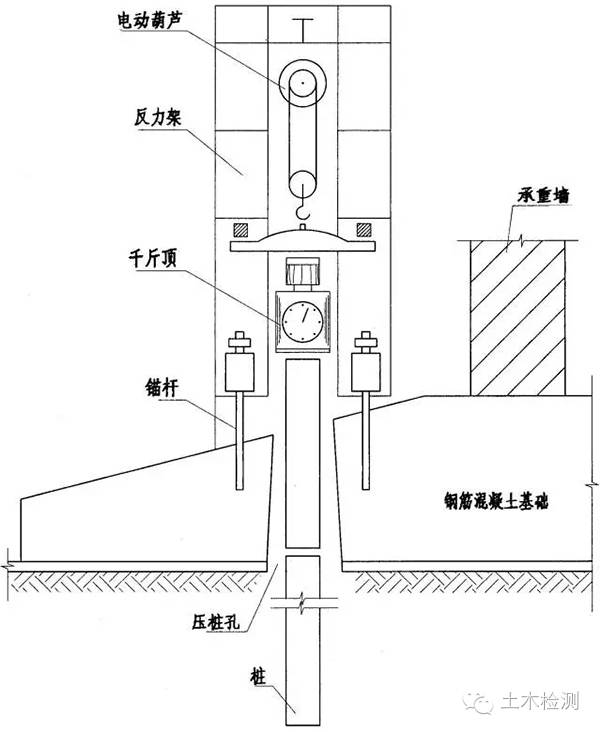

02 锚杆静压桩加固法

锚杆静压桩的工作原理是:借助建筑物的自重来提供压桩反力。

a、故在加固设计时,需提前验算压桩反力与相应建筑自重的大小关系,避免由于压桩导致房屋产生整体倾斜或局部构件破坏;

b、当原基础截面太小不满足补桩新增桩孔的要求时,可采用对原基础加大截面的形式预留压桩孔,但是必须验算新老结构交界面的抗剪承载力,以确保新增部分可提供可靠的压桩反力;

c、后置锚杆锚固深度不可根据厂家推荐值进行选取,必须根据压桩反力计算确定锚杆锚固深度(或化学植入深度)。


2砼柱加固

01 增大截面法

a、四边增大截面加固混凝土柱,务必确保新增箍筋封闭;

b、当采用单边、两边或三边增大截面加固混凝土柱时,新增箍筋无法封闭的情况下,可采用新增箍筋与原有箍筋焊接的形式实现封闭效果。

增大截面加固法加固砼柱示意图

02 外包型钢法

a、新增角钢沿柱高必须全部贯通,如角钢遇楼层梁无法通过时,可通过采用等代钢筋穿过楼板与上下楼层加固角钢焊接;

b、在梁柱节点位置,扁钢无法穿过混凝土梁时,亦可采用等代钢筋穿过混凝土梁与左右两侧加固角钢焊接的形式进行加强锚固;

c、对于底层柱加固,加固角钢端部必须锚固于原结构基础顶面,对于埋置在地基土内部分加固角钢,应浇筑混凝土围套进行防锈处理,如下图中3-3剖面图;

d、如有特殊要求时,混凝土柱采用外包型钢进行加固后,尚需进行防火处理,鉴于目前国家无相关规范要求,通常做法同钢结构防火做法,如涂刷薄型或厚型防火涂料。

外包型钢加固法加固砼柱示意图

3砖墙加固

01 钢筋网水泥砂浆面层法(钢筋混凝土面层(板墙)法同)

钢筋网竖向钢筋遇楼板时,可采用等代钢筋进行穿过楼板,使上下楼层钢筋贯通。

等代钢筋可选用直径较大、强度较高的钢筋。

钢筋网水泥砂浆面层加固砖墙示意图

4砼梁加固

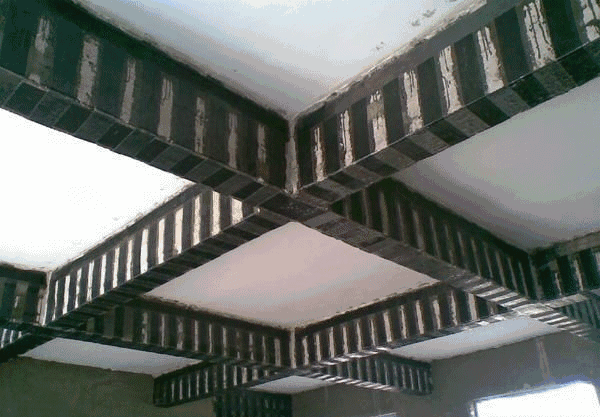

01 外粘碳布法

 粘贴延伸长度的问题对于梁底受弯加固,碳布粘贴延伸长度不满足时,可采用附加锚固形式,如端部加强U型箍;

对于梁支座受弯加固,当粘贴延伸长度不满足时,可采用钢板条 + 射钉的形式进行端部锚固。粘贴延伸长度的确定,可参见《混凝土结构加固设计规范》GB50367-2013第10.2.5条。

 粘碳布和粘钢板相遇问题梁支座受弯加固,如处理另外一个方向采用粘钢板加固时,应碳布在下钢板在上。

 防火问题由于粘贴碳布加固,其材料包括“粘结剂”和“碳布”两种材料,其中“粘结剂”的使用环境温度不得高于60℃,故对于高温环境的混凝土结构采用该方法进行加固时,应采取相应的防护措施。

目前国家无相关规范要求,通常做法为采用水泥砂浆抹面。


02 外粘型钢法

 加固方案选择问题由于该加固方法需将所有扁钢箍穿过原楼板,该做法对原楼板损伤太大,故一般不建议采用该加固方法。

如确实需要采用该方法,可采用钢筋代替扁钢箍,减少对原楼板的破坏。

 防火问题同混凝土柱,采用外粘型钢加固,可参见 2 砼柱加固
