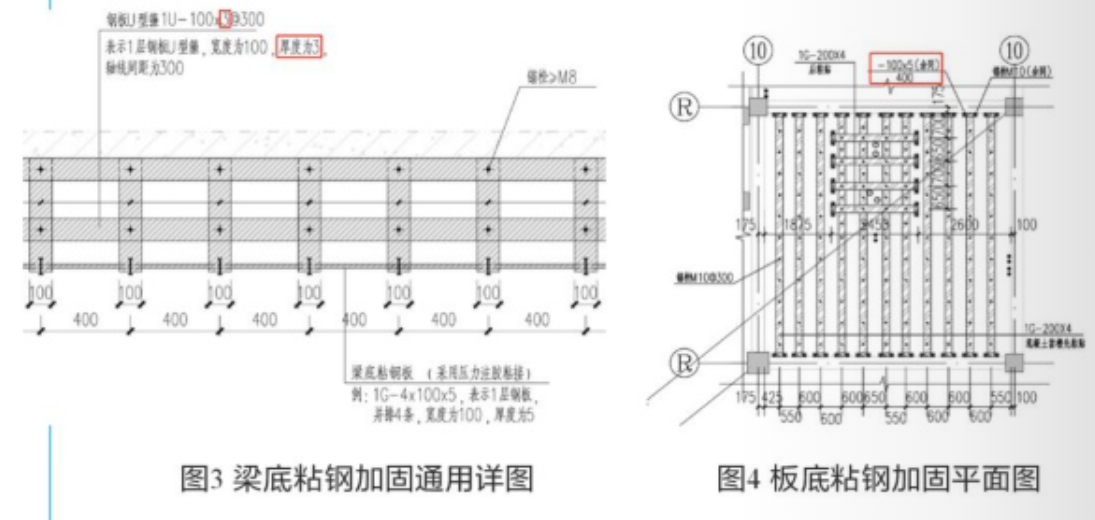

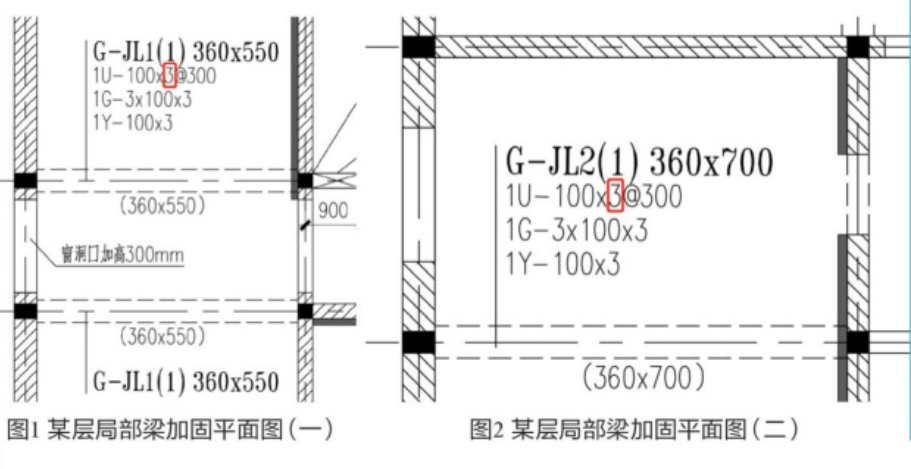

违反《既有建筑鉴定与加固通用规范》第6.5.8条规定问题实例 1.相关标准 《既有建筑鉴定与加固通用规范》GB 55021-2021 6.5.8 粘贴钢板加固的构造应符合下列规定： 3 被加固梁粘贴的纵向受力钢板，应延伸至支座边缘，并设置U形箍。U形箍的宽度，对端箍不应小于钢板宽度的2/3；对中间箍不应小于钢板宽度的1/2，且不应小于40mm U。 形箍的厚度不应小于加固钢板的1/2，且不小于4mm。加固板时，应将U形箍改为钢压条，垂直于受力钢板方向布置；钢压条应从支座边缘向中央至少设置3条，其宽度和厚度应分别不小于加固钢板的3/5和1/2。 2.问题描述 某加固改造项目，由于使用荷载发生变化，梁、板承载力不满足要求，采用粘钢加固法，梁底粘钢设置的U形箍板厚度小于4mm、板底粘钢设置的钢压条数量少于3条，均不满足《既有建筑鉴定与加固通用规范》第6.5.8条第3款的规定： （1）梁G-JL1，梁底粘钢设置的U形箍板厚度为3mm，小于4mm，见图1。 （2）梁G-JL2，梁底粘钢设置的U形箍板厚度为3mm，小于4mm，见图2。 （3）梁底粘钢加固通用详图中，注明了U形箍板标注的含义，见图3。 （4）板底粘钢加固，板底支座边缘设置1条钢压条，不满足从支座边缘向中央至少设置3条的规定，见图4。 3.问题解析 为防止钢板与混凝土粘结破坏、保证锚固安全可靠，规范对梁、板粘钢加固的U形箍厚度及钢压条设置数量等构造要求进行了明确规定，本项目G-JL1、G-JL2采用梁底粘钢加固法，加固平面图中U形箍板厚度为3mm，小于4mm；板底粘钢加固时，在支座边缘设置1条钢压条，少于3条，以上均违反《既有建筑鉴定与加固通用规范》第6.5.8条第3款的规定。 4.改进措施 调整梁底粘钢U形箍板厚度，满足大于等于4mm要求；板底支座钢压条由设置1条改为从支座边缘向中央至少设置3条。 （由北京国标筑图建筑设计咨询有限公司——吴虹、张春霞提供）
