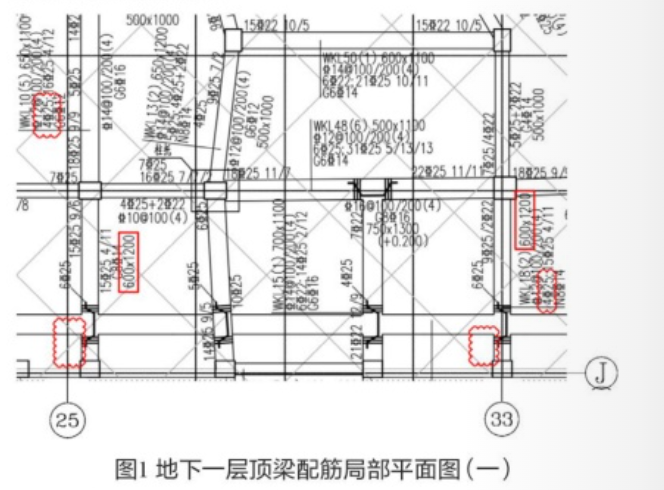

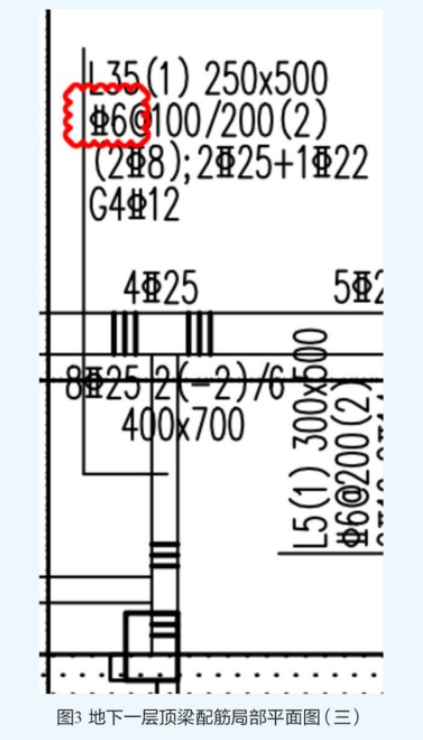

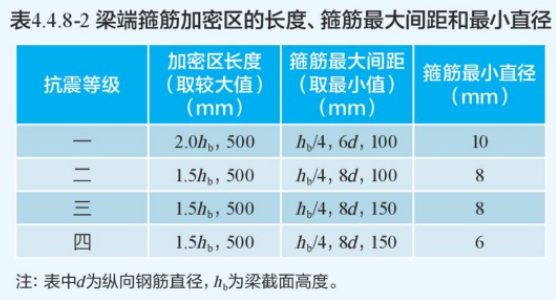

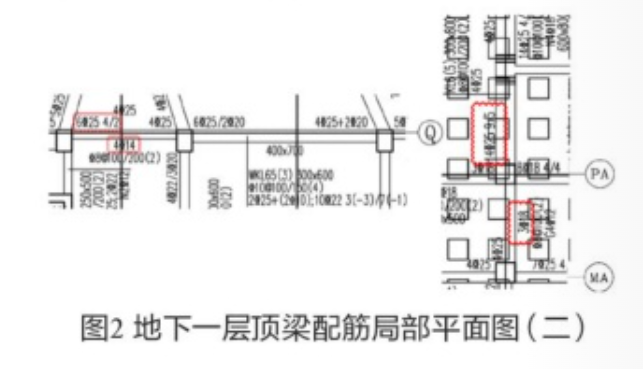

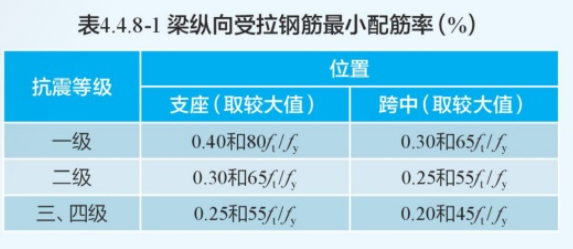

违反《混凝土结构通用规范》第4.4.8条规定问题实例一 1.相关标准 《混凝土结构通用规范》GB 55008-2021 4.4.8 房屋建筑混凝土框架梁设计应符合下列规定： 1 计入受压钢筋作用的梁端截面混凝土受压区高度与有效高度之比值，一级不应大于0.25，二级、三级不应大于0.35。 2 纵向受拉钢筋的最小配筋率不应小于表4.4.8-1规定的数值。 3 梁端截面的底面和顶面纵向钢筋截面面积的比值，除按计算确定外，一级不应小于0.5，二级、三级不应小于0.3。 4 梁端箍筋的加密区长度、箍筋最大间距和最小直径应符合表4.4.8-2的要求；一级、二级抗震等级框架梁，当箍筋直径大于12mm、肢数不少于4肢且肢距不大于150mm时，箍筋加密区最大间距应允许放宽到不大于150mm。 2.问题描述 某项目结构类型为框架结构，抗震设防类别为标准设防类，抗震等级为二级。地下一层顶25轴WKL10的J轴支座、33轴WKL18的J轴支座上部纵筋为4D25，截面为600x1200mm，配筋率为0.27%，不符合《混凝土结构通用规范》第4.4.8条梁纵向受拉钢筋最小配筋率二级支座不应小于0.30%的规定。如图1所示。 地下一层顶Q轴WKL65的（39 43间底面纵向钢筋为4D14 39， 轴支座顶面纵向钢筋为6D25，底顶纵向钢筋面积比为0.21；54轴KL6的（MA～PA）轴间底面纵向钢筋为3D18，PA轴支座顶面纵向钢筋为14D25，底顶纵向钢筋面积比为0.11；不符合《混凝土结构通用规范》第4.4.8条梁端截面的底面和顶面纵向钢筋截面面积的比值二级不应小于0.3的规定。如图2所示。 地下一层顶（8 10 x T W）轴L35与框架柱相连一端的箍筋加密区的箍筋直径为6mm，不符合《混凝土结构通用规范》第4.4.8条梁端箍筋加密区的箍筋最小直径二级8mm的规定。如图3所示。 3.问题解析 抗震构造措施是工程结构抗震能力的重要保障。梁端截面的底面和顶面纵向钢筋截面面积的比值，对梁的变形能力有较大影响，梁端底面的钢筋可增加负弯矩时的塑性转动能力，改善梁端塑性铰区在负弯矩作用下的延性性能，还能防止在较强地震下梁底出现正弯矩时过早屈服或破坏过重，从而影响承载力和变形能力的正常发挥。对梁端箍筋加密区长度、箍筋最大间距、箍筋最小直径做出规定，其目的是从构造上对框架梁塑性铰区的受压混凝土提供约束，并约束纵向受压钢筋，防止受压钢筋在保护层混凝土剥落后过早压屈，继而受压区混凝土被压溃，是保证梁端塑性铰区延性能力的基本构造措施。上述部位框架梁的配筋不符合《混凝土结构通用规范》第4.4.8条的规定。 4.改进措施 增加框架梁支座上部纵向钢筋截面面积；增加梁端截面的底面纵向钢筋截面面积；加大梁端箍筋加密区的箍筋直径；以满足《混凝土结构通用规范》第4.4.8条的构造要求，提高结构的抗震能力，确保结构在地震中具备足够的延性，保证结构安全。 （由中设安泰（北京）工程咨询有限公司——刘岸雄提供）
