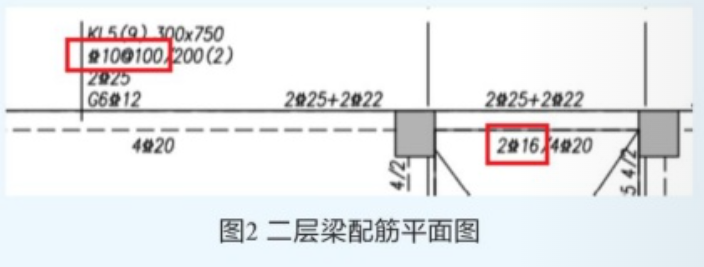

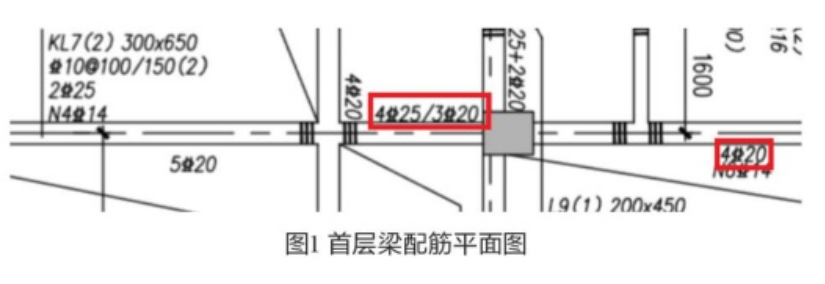

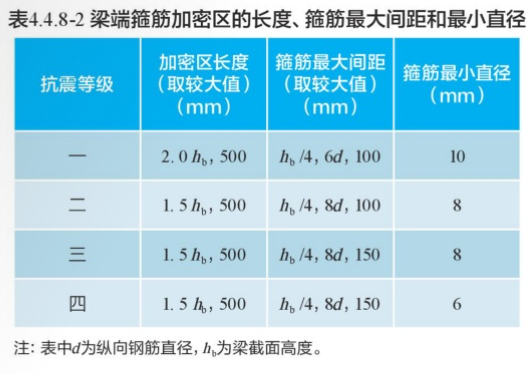

违反《混凝土结构通用规范》第4.4.8条规定问题实例二 1.相关标准 《混凝土结构通用规范》GB 55008-2021 4.4.8 房屋建筑混凝土框架梁设计应符合下列规定： 3 梁端截面的底面和顶面纵向钢筋截面面积的比值，除按计算确定外，一级不应小于0.5，二级、三级不应小于0.3。 4 梁端箍筋加密区的长度、箍筋最大间距和最小直径应按符合表4.4.8-2的要求；一级、二级抗震等级框架梁，当箍筋直径大于12mm、肢数不少于4肢且肢距不大于150mm时，箍筋加密区最大间距应允许放宽到不大于150mm。 2.问题描述 某项目为高速公路服务区综合楼，结构型式为框架结构，建筑抗震设防类别为重点设防类，抗震等级为一级。 （1）首层 部 分 框 架 梁 梁 端截 面 的 底 面 和 顶面纵向钢 筋 截面 面 积 的比值小于0. 5，如：K L7上部纵筋4C25+3C20（29 0 6m m2），下 部纵 筋为4C20（1257mm2），底面和顶面纵向钢筋之比为0.43<0.50，不符合《混凝土结构通用规范》第4.4.8条第3款的规定，见图1。 （2）二层框架梁KL5在纵向钢筋为C16时，箍筋加密区最大间距应取（hb/4 ,6d，100mm）的最小值，应不大于96mm，图中箍筋加密区配筋C10@100，不符合《混凝土结构通用规范》第4.4.8条第4款的规定，见图2。 3.问题解析 框架梁抗震设计除满足计算要求外，梁端塑性铰区的底部纵向钢筋的最小配筋量和箍筋的构造要求也极为重要，是保证梁端塑性铰区延性能力的基本构造措施，应严格执行。本项目存在违反《混凝土结构通用规范》第4.4.8条第3款和第4款的规定。 4.改进措施 对于梁端截面的底面和顶面纵向钢筋截面面积的比值不满足规范的情况，应调整框架梁底部纵筋的配筋以满足规范要求，对于箍筋加密区间距不满足规范要求的情况，可以采用调整纵向受力钢筋直径或者减小箍筋加密区钢筋间距两种措施进行调整，以满足规范要求。 （由北京中询国际工程顾问有限公司——孙建辉提供）
