现场临时用电控制监理细则

  1、临时用电现场布置用按施组中用电平面图进行,布局应符合用电安全要求。

2、安装、维修或拆除临时用电工作必须由持证的电工完成,电工等级应从工程难易程度和技术复杂相适应。

3、在建工程(含脚手架)的外侧边缘与外架空线的边线之间必须保持安全操作距离。外电距离小于安全距离时,必须采取安全防护措施(屏障、遮拦、围栏或保护网)或采用停电、迁移、改变工程位置等措施,否则不得施。

4、施工现场的用电系统严禁用大地作相线和零线。施工现场专用的中性点直接接地的电气线路中必须采用三相五线制TN-S接零保护系统;当与外电共用同一供电系统时,同系统采用同一电气保护形式;施工现场不得一部分设备作保护接零,另一部分保护接地;系统中保护零线和工作零线不得混用。

5、现场施工用电须做到“三级配电两级漏电保护”,漏电保护参数应与电气设备相匹配并保持灵敏可靠;工作电箱须做到“一机、一闸、一漏、一箱”;配电葙内各路配电应标识清晰;电箱门、锁、防雨措施齐全;同一电气开关不得直接控制二台及二台以上用电设备(含插座)。

6、电气设备的金属外壳必须与专用保护零线连接,保护零线除必须在配电室或配电箱箱外作重复接地外,还必须在配电线路的中间和末端处作重复接地,保护零线每一重复接地装置的接地电阻不应大于10Ω。

7、保护零线的截面选择不得小于相线的1/2截面或不得小于工作零线的截面,同时必须满足机械强度要求,保护零线架空敷设的间距,大于12m时,保护零线选择不小于10mm²的绝缘铜线或不小于16mm²的绝缘铝线。

8、保护零线的统一标志绿/黄双色,在任何情况下不准使用绿/黄双色作负荷线

9、配电架空线路应符合规定,架空线必须设在专用电杆上,严禁架设在树木、脚手架上。

10、电缆干线应采用埋地或架空敷设,严禁沿地明敷,并应避免机械损伤和介质腐蚀。

11、电缆过路应采取架空或穿管保护措施,线路老化或破损应采取包扎措施。

12、施工现场,所有设备,除保持接零外,必须在设备负荷线的首端处设置漏电保护器。

13、施工现场的起重机,井字架及龙门架等机械设备,若在相邻建筑物,构筑物的防雷装置的保护范围以外,则应安装防雷装置。

14、配电屏(盘)或配电线路维修时,应悬挂停电标志牌。停、送电由专人负责。

15、电缆在室外直接埋地敷设的深度不应小于0.6m,并应在电缆上下各均匀铺设不小于50mm厚的细纱,然后覆盖砖等硬质保护层。

16、电缆穿越建筑物、构筑物、道路、易受机械损伤的场所及引出地面从2m高度至0.2m处,必须设防护套管。

17、橡胶电缆架空敷设时,应沿墙壁或电杆设置,并用绝缘自固定,严禁使用金属裸线作绑线。固定点间距应保护证橡皮电缆能承受自重所带来的荷重。橡皮电缆的最大弧度距地不小于2.5m。

18、在建高层建筑的临时电缆配电必须采用电缆埋地引入。电缆垂直敷设的位置应充分利用在建工程的竖井、垂直孔洞等,并应靠近负荷中心,固定点连接不小于一处。电缆水平敷设沿墙或门口固定,最大弧垂直地面不得小于1.8m.

19、室内配线必须采用绝缘导线。采用瓷瓶、瓷(塑料)夹等敷设,距地面高度不得小于2.5m.

20、室内配线所用导线截面,应根据用电设备的计算负荷确定。

21、潮湿场所或埋地非电缆配线必须穿管敷设,管口应密封。采用金属管敷设时必须作保护接零。

22、固定或配电箱、开关箱的下底与地面的垂直距离不应大于1.3m,小于1.5m;移动或分配箱、开并箱的下底与地面垂直距离宜大于0.6m、小于1.5m.

23、配电箱、开并箱内的开关电器(含插座)应按规定的位置紧固在电器安装板上,不得歪斜和松动。

24、配电箱和开并箱的金属箱体、金属电器安装板以及箱内的不应带电金属底座、外壳等必须作保护接零。零线应通过端子板连接。

25、每台用电设备应有各自专用的开关箱,必须实行“一机一闸”制,严禁用同一个开关电器直接控制两台及两台以上用电设备(含插座)。

26、开关箱中必须设漏电保护器,漏电保护器的额定动作电溜不应大于30mA。额定漏电动作时间小于0.1S。

27、使用于潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品,其额定漏电动作电流不大于15mA,额定漏电动作时间应小于0.1S。

28、新设、增设的电气设备,必须由项目电气主管人员检查合格后,方可通电使用。

29、对配电箱、开关箱进行检查、维护时,必须将其前一级相应的电源开关分闸断电,并悬挂停电标志牌,严禁带电作业。

30、熔断器的熔体更换时,严禁用不符合原规格的熔体代替。

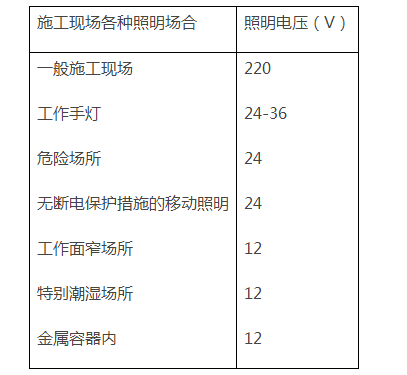

31、施工现场按下列规定采用安全电压照明器:


32、照明变压器必须使用双绕组型,严禁使用自耦变压器。

33、对于夜间影响飞机或车辆通行的在建工程或机械设备,必须安装设置醒目的红色信号灯。

34、电动建筑机械或手持电动工具的负荷线,必须按其容易选用无接头铜芯橡皮护套软电缆。

35、焊接机械用放置在防雷和通风良好的地方,焊接现场不准堆放易燃易暴物品。

36、交流弧焊机变压器的一侧电源线长度不大于5m,进线处必须设防护罩。

37、一般场所选用Ⅱ类手持式电动工具,并应装设额定动作电流大于15mA,额定漏电动作时间小于0.1S的漏电保护器。

38、手持电动工具的负荷必须采用耐气候型的橡皮护套软铜芯软电缆,并不得有接头。

39、高压线架空线下禁止搭设临时建筑物和堆放易燃、可燃品。

40、施工现场动力与照明电源线应分开设置,并配备相应功率的保险装置,严禁乱接乱拉电气线路。施工现场应设有保证施工安全要求的夜间照明。

41、库房内照明灯具不得超过60W,应要人走断电,锁门。临时宿舍内禁止使用功率大于200W的照明、取暖和电加热设备。
