本文带您全方位了解压焓图。
一、纯物质的特性
纯物质的特性可以绘制成图表：
1、压力 – 温度图（P - T图）
2、温度 – 熵图（T - S 图）
3、温度 – 焓图（T - h 图）
4、压力 – 焓图（P - h 图）
注意：压力 – 焓图经常用于制冷和空调系统。
现在举例如下：

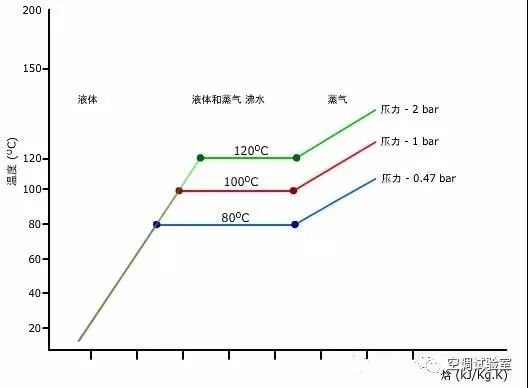

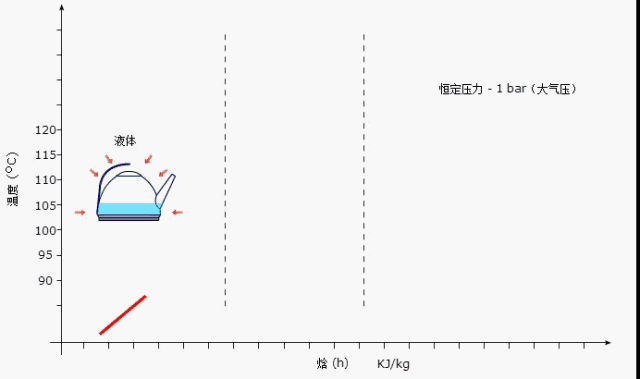

1、温度 – 焓图（T-h 图）
水的温度 – 焓图（不同压力）

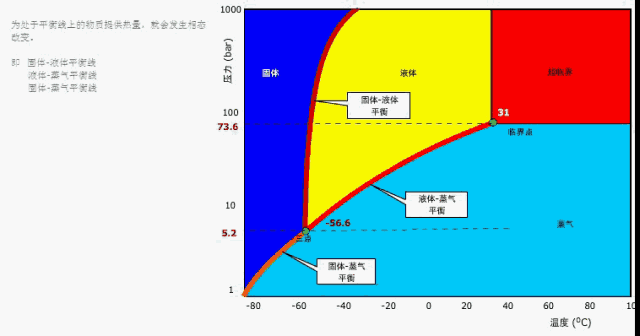

2、压力 – 温度图（CO2 相态图）
CO2 的压力 – 温度图

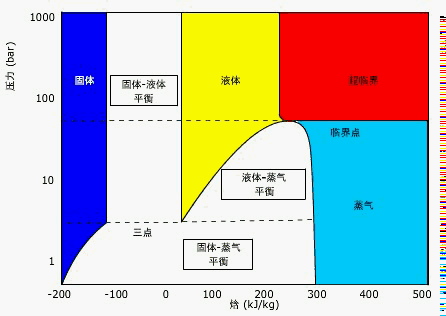

3、压力 – 焓图（P-h 图）
4、压力 – 焓图（P-h 图）
1、压力-焓图是纯物质的特性图。
2、 图中包含物质的一些更为重要的特性，例如温度、压力、比容、密度、比热、焓或熵。

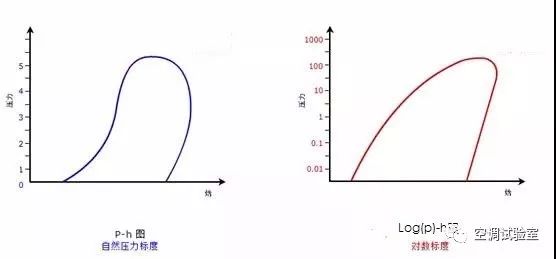

5、P-h 图和 Log(P)-h 图
二、压力 – 焓图（Log(P)-h 图）
压焓图（lgp-h图）指压力与焓值的曲线图，，压焓图以绝对压力为纵坐标（为了缩小图的尺寸，提高低压区域的精度， 通常纵坐标取对数坐标），以焓值为横坐标。压焓图是分析蒸气压缩式制冷循环的重要工具，常用于制冷循环设计、计算和分析。

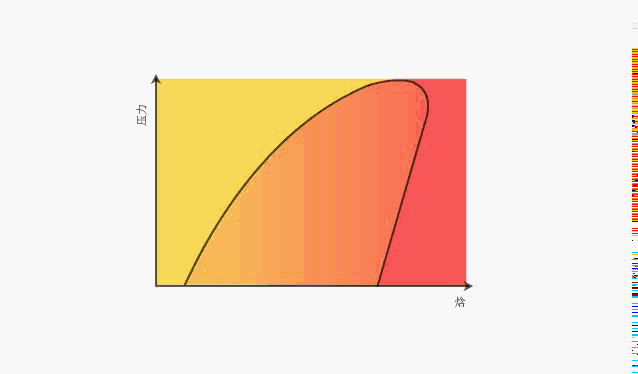

如下图所示：图中有三个区域，分别表示，液体-混合物- 蒸气
这些区域用蓝色的半圆形曲线隔开，这条曲线叫做饱和曲线。在半圆形区域内，制冷 剂达到热平衡，以蒸气和液体的混合物形式存在。
混合物中的蒸气含量从 0%（饱和半圆的左侧） 变为 100%（半圆的右侧）。
在饱和曲线的左外侧，制冷剂仅以液体形式存在。在饱和曲线的右外侧，制冷剂仅以蒸气形式存在。
2、压焓图与制冷循环

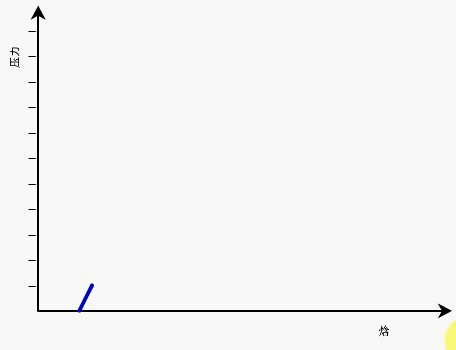

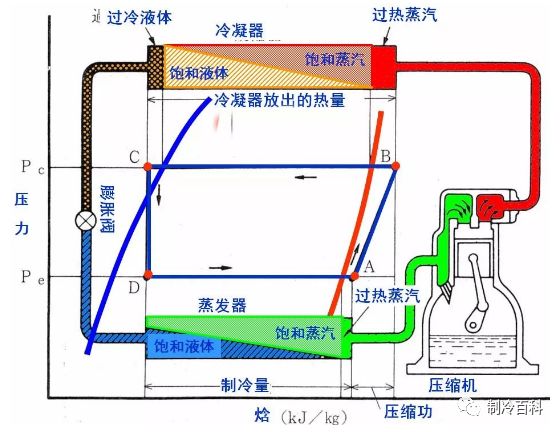

现在我们用 Log(P)-h 图来表现一个制冷循环。
3、详细理解压焓图
我们来看看如何阅读真正的制冷剂——R134a 的压焓图

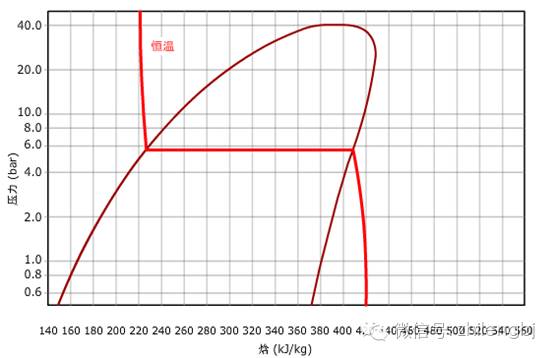

1）等温线的绘制

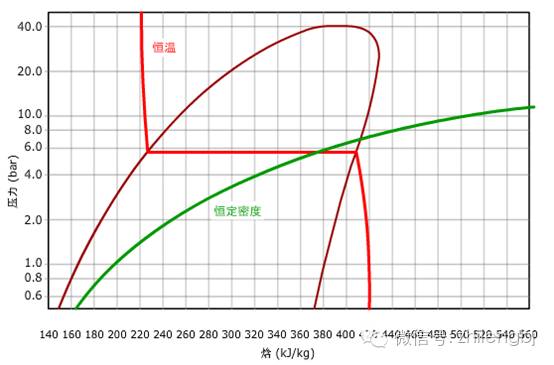

2）等容线的绘制
3）等熵线的绘制
4）等湿线的绘制

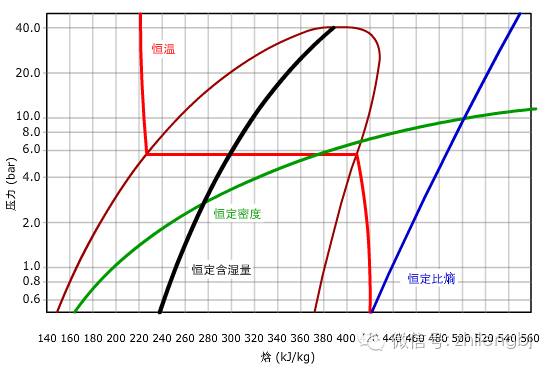

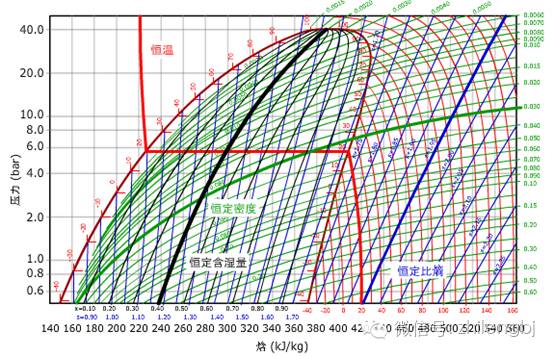

5）完整的压焓图

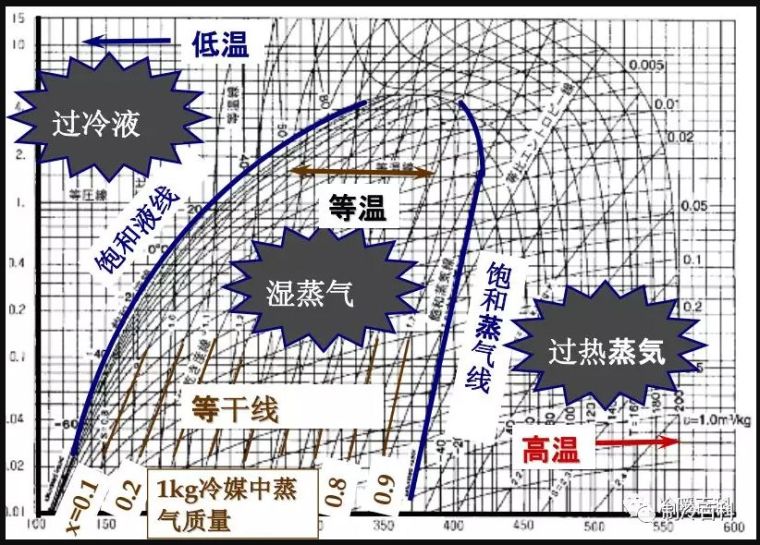

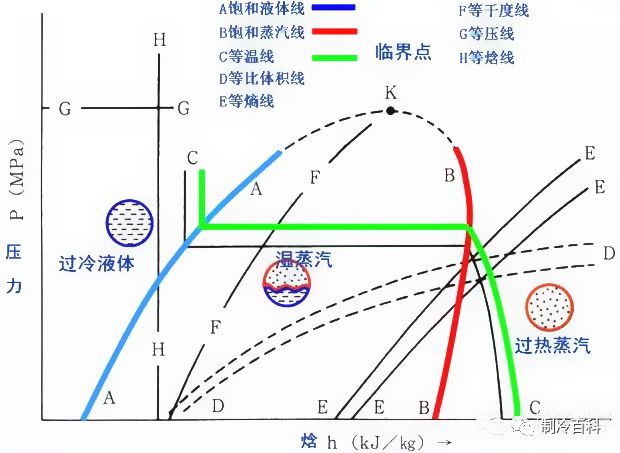

在压焓图上，我们可以把它分为：一点、二线、三区、五态、六线。
一点：指临界点，临界点为两根粗实线的交点。在该点，制冷剂的液态和气态差别消失。
两线：指饱和液体线和饱和气体线。
三区：
左边过冷液体区：该区域内的制冷剂温度低于同压力下的饱和温度。
右边过热蒸气区：该区域内的蒸气温度高于同压力下的饱和温度。
中间湿蒸气区：气液共存区，该区制冷剂是饱和状态，压力和温度对应。
五态：过冷液状态、饱和液状态、过热蒸汽状态、饱和蒸汽状态、湿蒸汽状态。
六线：等压线、等焓线、等干度线、等温线、等熵线、等容线、等容线
