施工现场临时用电安全技术规范要点讲解

建筑施工现场临时用电工程专用的电源中性点直接接地的220/380V三相四线制低压电力系统,必须符合下列规定:

1、采用三级配电系统

2、采用TN-S接零保护系统

3、采用二级漏电保护系统

临时用电组织设计及变更时,必须履行“编制、审核、批准”程序,有电气工程技术人员组织编制,经相关部门审核及具有法人资格企业的技术负责人批准后实施。变更用电施工组织设计应补充有关图纸资料。

临时用电工程必须经编制、审核、批准部门和使用单位共同验收,合格后方可投入使用。

临时用电工程定期检查应按分部、分项工程进行,对安全隐患必须及时处理,并应履行复查验收手续。

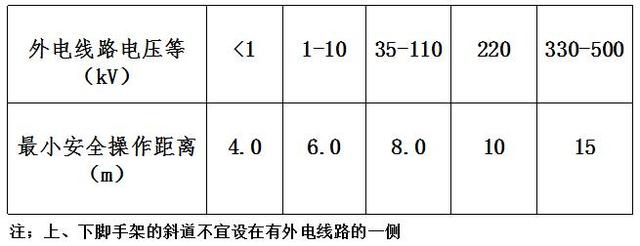

在建工程(含脚手架)的周边与架空线路的边线之间的最小安全操作距离:

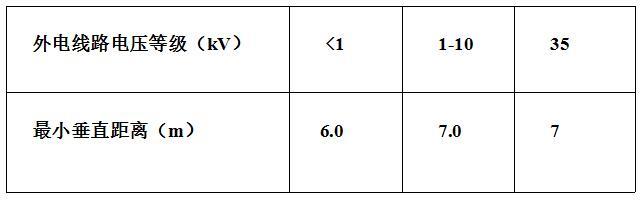

施工现场的机动车道与架空线路交叉时的最小垂直距离


起重机与架空线路边线的最小安全距离

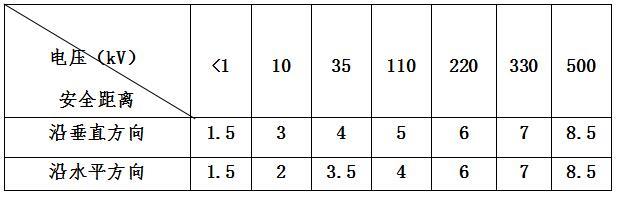

防护设施与外电线路之间的最小安全距离

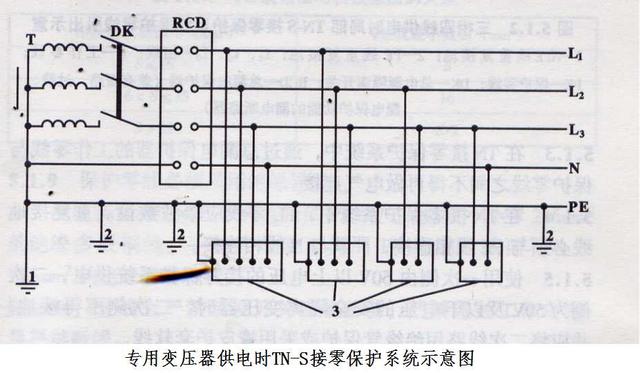

在施工现场专用变压器的供电的TN-S接零保护系统中,电气设备的金属外壳必须与保护零线连接。保护零线应由工作接地线、配电室(总配电箱)电源侧零或总漏电保护器电源侧零线处引出 。(如下图)


当施工现场与外电线路共用同一供电系统时,电气设备的接地、接零保护应与原系统保持一致。不得一部分设备做保护接零,另一部分设备做保护接地。

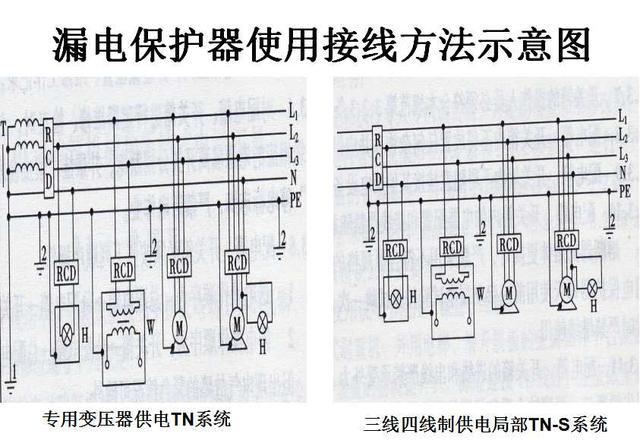

采用TN系统做保护接零时,工作零线(N线)必须通过总漏电保护器,保护零线(PE线)必须由电源进线重复接地处或总漏电保护器电源侧零线处,引出形成局部TN-S接零保护系统。(如下图)




PE线上严禁装设开关或熔断器,严禁通过工作电流,且严禁断线。

TN系统中的保护接零除必须在配电室或配电箱处做重复接地外,还必须在配电系统中间处和末端处做重复接地。

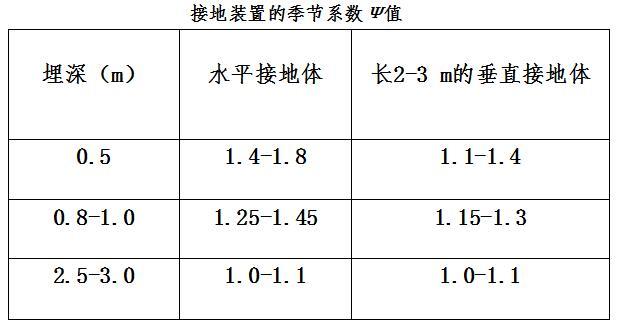

在TN系统中,保护零线每一处重复接地装置的接地电阻值不应大于10Ω。在工作接地电阻值允许达到10Ω的电力系统中,所有重复接地的等效电阻值不应大于10Ω。

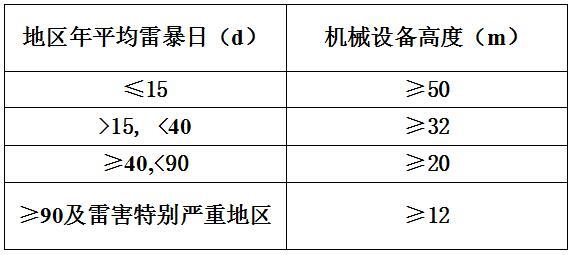

施工现场内机械设备及高架设施需安装防雷装置的规定


做防雷接地机械上的电气设备,所连接的PE线必须同时做重复接地,同一台机械电气设备的重复接地和机械的防雷接地可用同一接地体,但接地电阻应符合重复接地电阻值的要求。


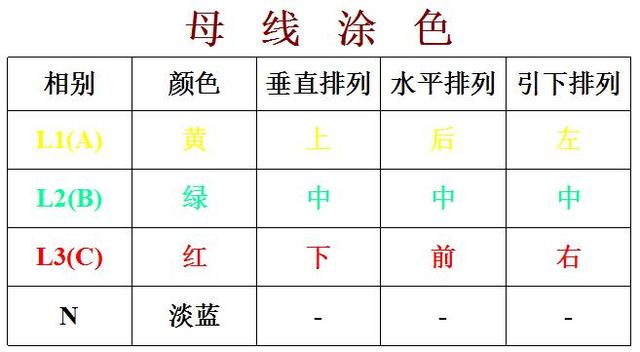

配电柜应装设电源隔离开关及短路、过载、漏电保护电气。电源隔离开关分段时应有明显可见分断电。

配电柜或配电线路停电维修时,应接地线,并应悬挂“禁止合闸、有人工作”停电标志牌。停送电必须由专人负责。

发电机组电源必须与外电线路电源连锁,严禁并列运行。

发电机组并列运行时,必须装设同期装置,并在机组同步运行后在向负载供电。

电缆中必须包含全部工作芯线和用作保护零线或保护线的芯线。需要三相四线制配电的电缆线路必须采用五芯电缆。

五芯电缆必须包含蓝、绿/黄二种颜色绝缘芯线。淡蓝色芯线必须用作N线;绿/黄双色芯线必须用作PE线,严禁混用。

电缆线路应采用埋地或架空敷设,严禁延地面明设,并应避免机械损伤和介质腐蚀。埋地电缆路劲应设方位标志。

每台用电设备必须有各自专用的开关箱,严禁用同一个开关箱直接控制2台及2台以上用电设备(含擦座)。

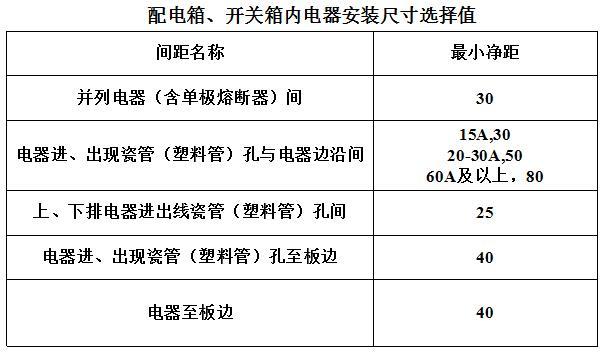

配电箱的电器安装板上必须分设N线端子板和PE线端子板。N线端子板必须与金属电器安装板绝缘;PE线端子板必须与金属电器安装板做电气连接。

进出线中的N线必须通过N线端子板连接;PE线必须通过PE线端子板连接。


开关箱中漏电保护器的额定漏电动作电流不应大于30mA, 额定漏电动作时间不应大于0.1 s

总配电箱中漏电保护器的额定漏电动作电流应大于30mA, 额定漏电动作时间应大于0.1 s,但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA.s

配电箱、开关箱的电源进线端严禁采用插头和插座活动连接。


对配电箱、开关箱进行定期维修、检查时,必须将其前一级相应的电源隔离开关分闸断电,并应悬挂“禁止合闸、有人工作”停电标志牌,严禁带点作业。

对混凝土搅拌机、钢筋加工机械、木工机械、盾构机械等设备进行清理、检查、维修时,必须首先将其开关箱分闸断电,呈现可见电源分断点,并关门上锁。

下列特殊场所应使用安全特低电压照明器:

1、隧道、人防工程、高温、有导电灰尘、比 较潮湿或灯具离地面高度低于2.5M等场所的照明,电源电压不应大于36V。

2、潮湿和易触及带电体场所的照明,电源电压不应大于24V。

3、特别潮湿场所、导电良好的地面、锅炉或金属容器内的照明,电源电压不得大于12V。

照明变压器必须使用双绕组型安全隔离变压器,严禁使用自耦变压器。

夜间影响飞机或车辆通行的在建工程及机械设备,必须设置醒目的红色信号灯,其电源应设在施工现场总电源开关的前侧,并应设置外电线路停止供电时的应急自备电源。
