全新破桩头施工工艺,土建施工员、技术员必备技能!

 钻孔桩桩头破除施工新工艺

传统钻孔灌注桩的施工方法是:钢筋笼下好以后直接浇筑混凝土,桩头破除是采用人工将需破除桩头的混凝土一点点剥离,而此项工序在整个过程中占用90%的工时,若出现部分主筋仍伸入桩头混凝土中,则需要采用设备进一步把钢筋周围混凝土剥离,将钢筋全部露出来后再用吊装设备将桩芯(已无钢筋)折断吊起,这种施工方法,虽然达到了最后的目的,但是浪费人工,增加了施工成本,而且将桩头的钢筋弄得七扭八歪,甚者伤到了桩基主筋和桩头混凝土,钢筋还需要人工调直。

针对传统钻孔灌注桩的施工浪费人工,增加了施工成本以及工期紧,桩头破除难的特点,我单位工程技术部门通过在钻孔桩的施工中研究、试验并掌握了钻孔桩桩头破除施工新技术,成功解决了桩头快速破除等问题。此方法具有工艺简易、可控制性强、速度快、对桩体及桩体钢筋无损伤、节约成本、无污染等特点,使用效果显著取得了较好的效果和经济效益,

具有很广阔的推广前景。

施工准备步骤:制备直径40PE管→套管、封管包扎→下放钢筋笼至指定位置、标高→浇筑混凝土。

具体流程如下图所示:

桩头破除

在开挖承台前,预先放出开挖边线,并标识桩头所处位置,避免开挖过程中桩头被损坏。承台开挖完成后,在桩顶高程以上10cm处测量出桩头标高(桩顶伸入承台10cm)并做好标记。首先在钢筋笼外侧混凝土四周钻四个分离孔,开动液压分裂机,在分离孔部位冲击,直至混凝土开裂,再在桩头部位打入两根钢筋便于吊桩头。其次掰开钢筋笼主筋,从桩头标高处截断主筋内侧混凝土。最后使用吊装设备把桩头从桩上吊除。具体流程如下图所示:

桩头破除步骤:抄标高→横向截桩→桩头打入2根入钢筋→吊桩头整体分离。具体流程如下图所示:

在吊起桩头前,必须确保桩头与桩身完全分离。在吊起桩头时,要确保钢丝绳等起吊机具不脱掉,避免安全事故。

桩头破除法新工艺显著优点

该工艺的优点:桩头混凝土和主筋不发生握裹,在基坑开挖后,凿除桩头时,不进行钢筋和混凝土的剥离作业,从而大大加快桩头凿除速度,降低施工成本。

(1)方便快捷性:操作方便,配套设备少,施工人员容易接受,并很快可以熟练地操作。

(2)经济性:减少了设备、人员的投入,极大地提高了桩头破除的效率,降低了施工成本。

(3)安全质量性:桩头钢筋有PE套管板保护,破除桩头时,可以很容易使桩头砼与桩头钢筋分离,使桩基钢筋不受损伤,确保了桩基钢筋质量。

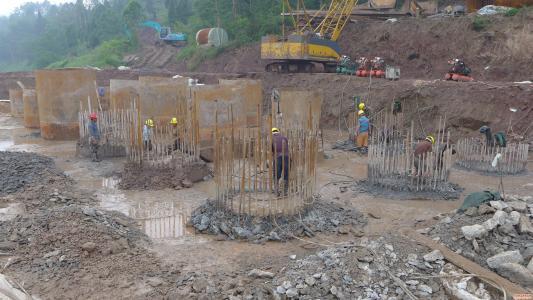

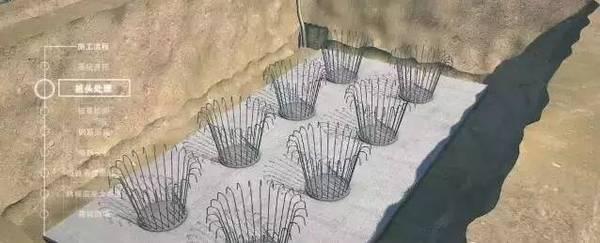

(4)破除后桩基顶面平顺、美观。

结束语

通过实施该施工工艺后,桩头破除工效相比以往均有较大幅度提升,能够很好地促进施工进度,缩短工期。同时,减少了设备人员的投入,节约了施工成本。
