重力坝的荷载与稳定性怎么计算?

 重力坝主要依靠自重维持稳定

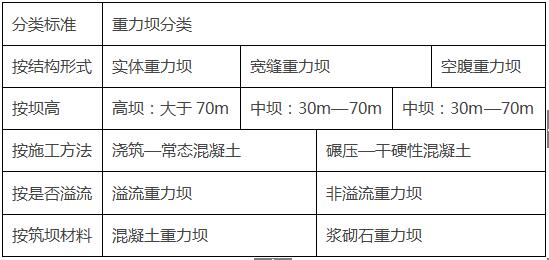

分类


重力坝的设计内容

①总体布置②稳定分析③剖面设计④应力分析⑤构造设计⑥地基处理
⑦泄水设计⑧监测设计⑨施工设计

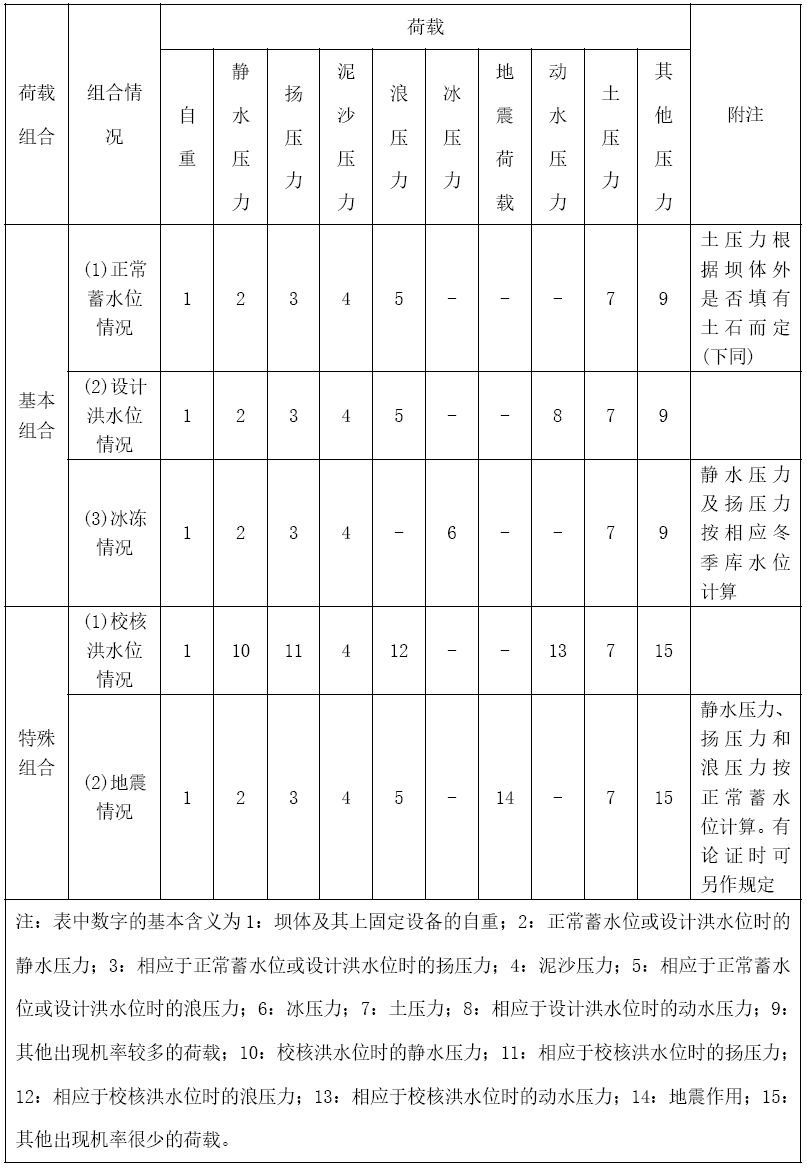

作用与荷载

①自重(包括固定设备重):沿坝基面滑动,仅计坝体重量;沿深层滑动,需计入滑体内岩体重
②静水压力
③扬压力:扬压力=浮力+渗流压力(α:扬压力折减系数)

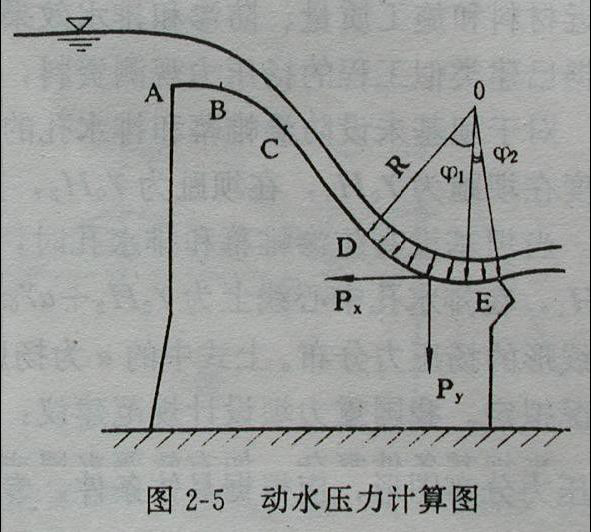

④动水压力

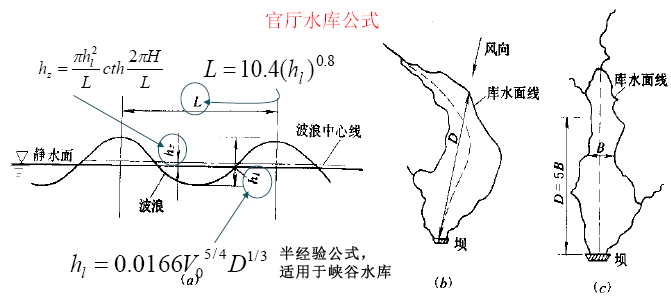

⑤浪压力
波浪三要素:波高、波长和壅高



⑥泥沙压力



⑦冰压力,⑧土压力,⑨地震作用,⑩温度作用等。

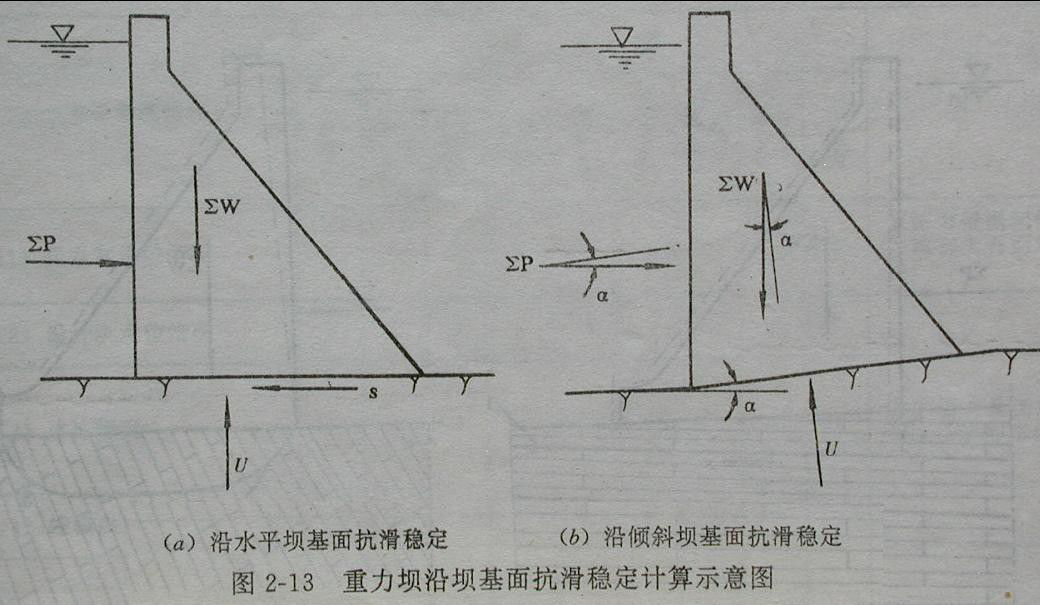

稳定分析
目 的:核算坝体沿坝基面或坝基内部缓倾角软弱结构面抗滑稳定的安全度。

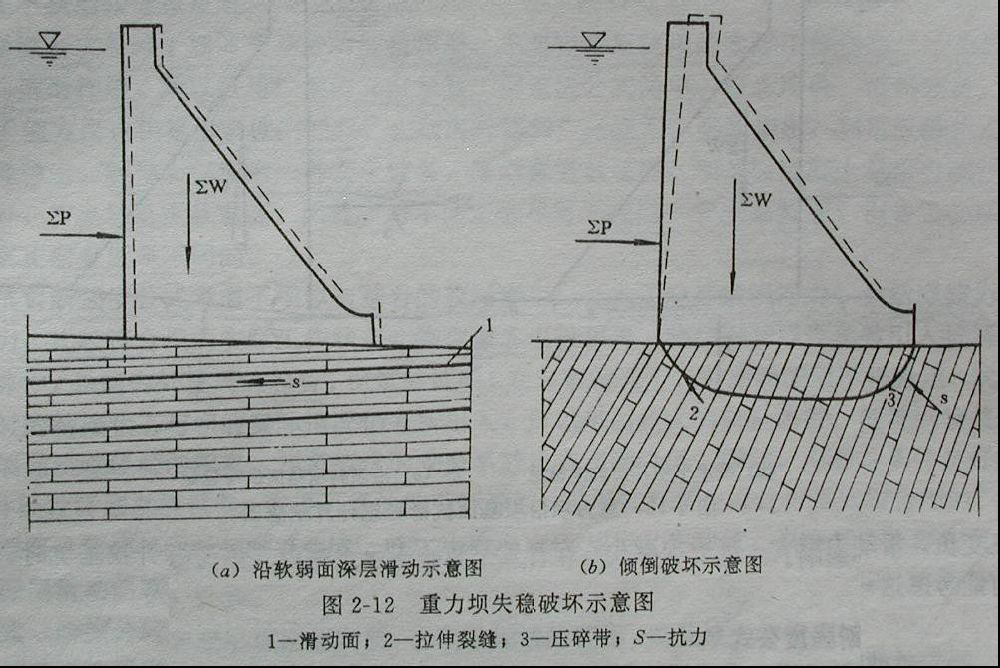

失稳机理:首先在坝踵处基岩和胶结面出现微裂松弛区,随后在坝趾处基岩和胶结面出现局部区域的剪切屈服,进而屈服范围逐渐增大并向上游延伸,最后,形成滑动通道,导致坝的整体失稳。

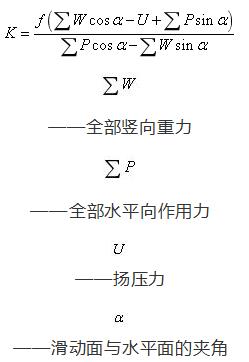

抗剪强度公式(摩擦公式)



抗剪断公式



规范要求:大型工程用抗剪断强度公式;中小型工程可以用摩擦公式。
