一、读图方法与步骤
（一）概括了解
先看有关专业介绍，设计说明书；按图纸目录，依次或有选择地对图纸进行粗略阅读，分析水工建筑物总体和各部分采用了哪些表达方法；找出有关视图和剖视图之间的投影关系，明确各视图所表达的内容。
（二）深入阅读
概括了解之后，还要进一步仔细阅读，其顺序一般是由总体到部分，由主要结构到次要结构，逐步深入。读水工图时，除了要运用形体分析法外，还需要知道建筑物的功能和结构常识，运用对照的方法读图，即平面图、剖视图、立面图对照着读，图形、尺寸、文字说明对照着读等。
（三）归纳总结
通过归纳总结，对建筑物（或建筑物群）的大小、形状、位置、功能、结构特点、材料等有一个完整和清晰的了解。
二、相关专业知识
（一）水利枢纽与水工建筑物的概念的区别
水工建筑物：为了达到防洪、灌溉、发电、航运和供水等目的，充分利用和控制自然界的水资源，通常需要修建不同类型的建筑物，用于挡水、泄水、输水、排沙等，这些工程设施称为水工建筑物。
水利枢纽：从综合利用水资源出发，同时修建几个相互联系但不同作用的建筑物，这种相互协同工作的建筑群就称为水利枢纽。
（二）水工建筑物中的常设结构的名称和作用
①上、下游翼墙：过水建筑物如溢洪道、水闸、船闸等的进出口处两侧的导水墙称翼墙。其常见形式有：圆柱面翼墙、扭曲面翼墙和斜墙式翼墙。
上游翼墙的作用是引导水流平顺地进入闸室；下游翼墙的作用是将出闸水流均匀地扩散，使水流平稳，减少冲刷。

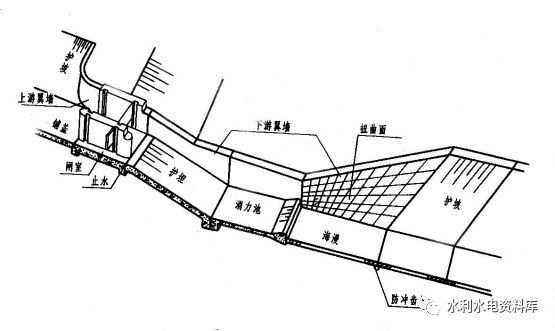

水闸轴测图
②铺盖：它是铺设在上游河床之上的一层保护层，紧靠闸室和坝体。铺盖的作用是减少渗透，保护上游河床，提高闸、坝的稳定性。
③护坦及消力池：经闸、坝流下的水具有很大的冲击力，为防止下游河床受冲刷，保证闸、坝的安全，在紧接闸坝的下游河床上，常用钢筋混凝土做成消力池。消力池的底板称护坦，上设排水孔，用以排出闸、坝基的渗透水，降低底板所承受的渗透压力。
④海漫及防冲槽（或防冲齿坎）：经消力池流出的水仍有一定的能量，因此常在消力池后的河床上再铺设一段块石护底，用以保护河床和继续消除水流能量，这种结构称海漫。海漫末端设防冲槽或防冲齿坎，是为了保护紧接海漫段的河床免受冲刷破坏。
⑤廊道：廊道是在混凝土坝内或船闸闸首中，为了灌浆、排水、输水、观测、检查及交通等要求而设置的结构。

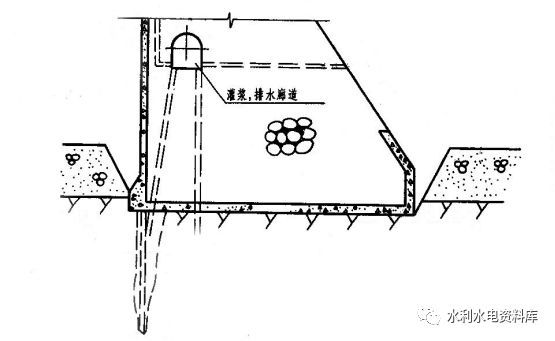

廊道
⑥分缝：对于较长的或大体积的混凝土建筑物，为防止因温度变化或地基不均匀沉陷而引起的断裂现象，一般要人为地设置结构分缝（伸缩缝或沉陷缝）。

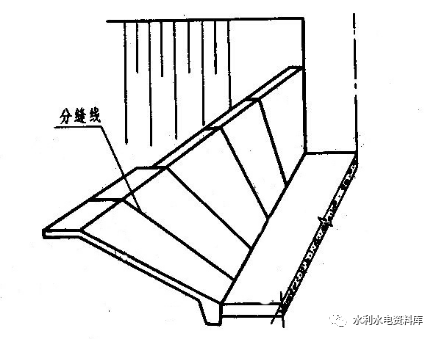

分缝
⑦分缝中的止水：为防止水流的渗漏，在水工建筑物的分缝中应设置止水结构，其材料一般为金属止水片、油毛毡、沥青、麻丝等。

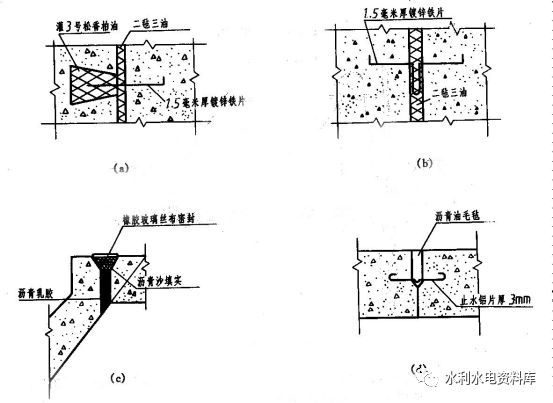

止水
三、读图举例
【例题一】阅读图所示枢纽布置图：

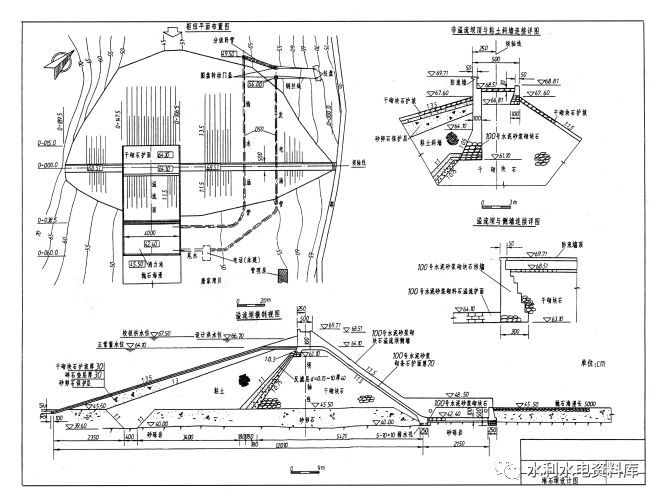

枢纽布置图
概括了解：
枢纽主体工程由拦河坝、溢洪道、引水发电系统、输水建筑物等部分组成。拦河坝是采用斜墙堆石坝，包括溢流坝段和非溢流坝段，用于拦截河流、蓄水抬高上游水位。溢流坝位于河床上，溢流坝坝顶高程为64.10m，没有设置闸门。
引水发电系统是利用形成的水位差和流量，通过水轮机发电机组进行发电的专用工程。此枢纽坝下游左岸设有厂房，引水管将水引进水轮机发电后，尾水进入消力池消能，再进入下游渠道。
输水建筑物是利用挡水坝蓄水后，进行灌溉的专用工程。输水管进口设有闸门，可控制闸门开启、关闭和流量大小。
深入阅读（图形表达）
该工程图由枢纽平面图、溢流坝横剖视图、溢流坝顶与侧墙连接详图、非溢流坝顶与粘土斜墙连接详图等表达其总体布置情况。图中较多地采用了示意、简化、省略的表达方法。
枢纽平面布置图表达了地形、河流、指北针、坝轴线位置、道路、各建筑物的位置、建筑物与地面的交线及主要高程和主要轮廓尺寸。
从溢流坝横剖视图可以看出，溢流坝为宽顶堰，陡槽下羰接消力池，其后接海漫。粘土斜墙下游面设置反滤层，下游筑坝材料厂是干砌块石，陡槽用100号水泥砂浆条石护面。
从非溢流坝顶与粘土斜墙连接详图可以看出，防浪墙基础伸到斜墙反滤层下，基础下端宽，上端变小，建筑材料是100号水泥砂浆砌块石。坝顶宽4m，坝顶高程为68.51m，防浪墙高1.20m，上下游坡都是干砌块石。
从溢流坝顶与侧墙连接详图可以看出，侧墙是阶梯形，下面大，上面小，使用的建筑材料是100号水泥砂浆砌块石。溢流坝面是100号水泥砂浆砌块石护面。
输水建筑物及电站厂房详图情况应另有结构图表示。
【例题二】阅读下方水闸设计图。

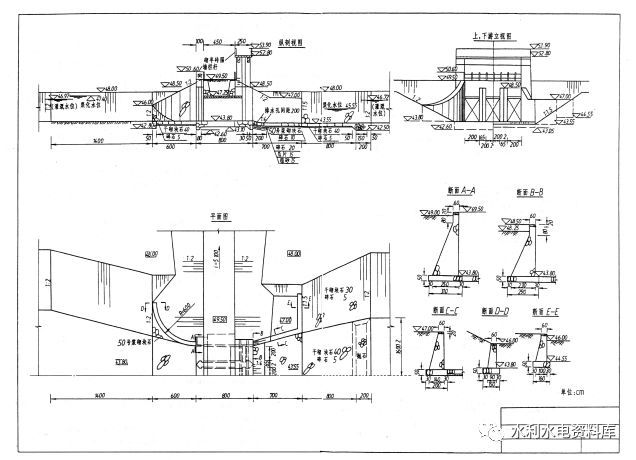

水闸设计图
概括了解（水闸的功能及组成）
水闸是防洪、排涝、灌溉等方面应用很广的一种水工建筑物。通过闸门的启闭，可使水闸具有泄水和挡水的双重作用。改变闸门的开启高度，可以起到控制水位和调节流量的作用。
水闸由三部分组成。上游段的作用是引导水流平顺地进入闸室，并保护上游河岸及河床不受冲刷。一般包括上游齿墙、铺盖、上游翼墙及两岸护坡等。闸室段起控制水流的作用。它包括闸门、闸墩（中墩及边墩）、闸底板，以及在闸墩上设置的交通桥、工作桥和闸门启闭设备等。下游段的作用是均匀地扩散水流，消除水流能量，防止冲刷洒岸及河床，其包括消力池、海漫、下游防冲槽、下游翼墙及两岸护坡等。
深入阅读（图形表达）
本图采用了三个基本视图（纵剖视图、平面图、上、下游立视图）及五个断面图。
平面图：表达了水闸各组成部分的平面布置、形状、材料和大小。水闸左右对称，采用简化画法，图中只画出一半。
纵剖视图：是通过建筑物纵向轴线的铅垂面剖切得到的剖视图。它表达了水闸高度与长度方向的结构形状、大小、材料、相互位置以及建筑物与地面的联系等。
上、下游立面图：表达了水闸上游面和下游面的结构布置。由于视图对称，故采用各画一半的合成视图表达。
五个断面图用以表示上、下游翼墙的断面形状、材料与尺寸大小。
图中闸门启闭设备采用了拆卸画法，底板排水孔采用了简化画法，消力池反滤层为多层结构，标注方法见纵剖视图。
四、水工图的绘制
（一）画图步骤
根据设计资料及不同设计、施工阶段对图样的不同要求，分析、确定需要表达的主要内容；
考虑不同的表达方法，并选择其中最佳的视图表达方案；
选择绘图所需的比例，注意在表达清楚的前提下，尽量采用较小的绘图比例；
布置视图，使各视图在图纸上位置适中。
(1)估算各视图所占的图纸幅面；
(2)各视图应尽量按投影关系配置。
画底稿
(1)画各视图的作图基准线，如轴线、中心线、主要轮廓线等；
(2)注意绘图顺序，应先画主要部分，再画次要部分，最后画细部结构；先画特征明显的视图，再画其他视图，注意投影规律的应用。
(3)标注尺寸；
(4)画建筑材料图例；
(5)注写文字说明，填写标题栏；
检查校对，确定无误或改错后描深图线。
（二）抄绘水工图的方法
在制图作业中，常采用抄绘水工图的方法进行基本训练，提高学生读图和绘图的能力。
基本要求：在不改变建筑物结构及原图表达方案的前提下，另选比例将原图抄绘在指定图纸上并补绘少量视图、剖视图和断面图。
抄绘现读图的关系。抄图训练不能简单的理解为绘图技巧的训练，在抄图的过程中，应深入理解原图建筑物的结构、各视图所表达的内容、各视图的对应关系、尺寸标注的方法、说明和标题栏，对不理解的部分，应查阅教材、标准或请教老师同学，反对盲目抄图。因此可以说，抄图的过程也是一个深入学习的过程，更是培养、提高水工图识读能力的有效方法。
画图步骤，与上述水工图的步骤相同。
