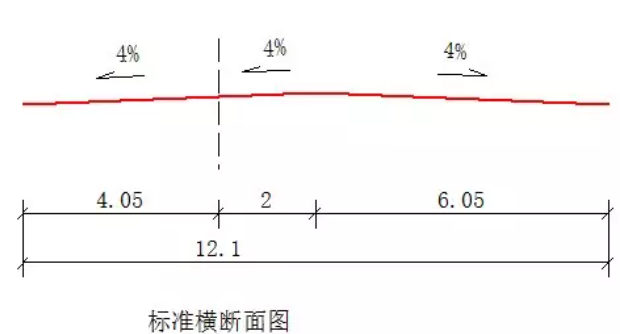

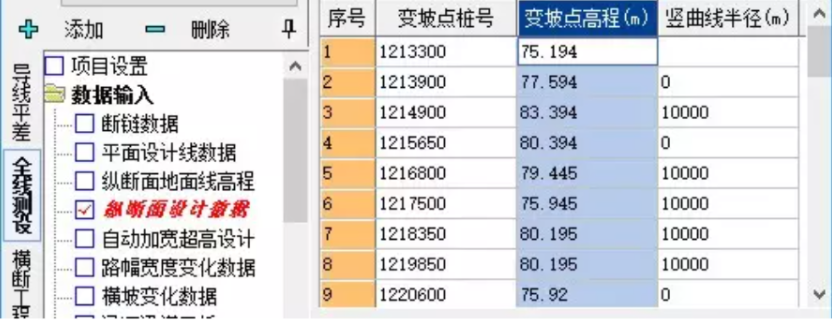

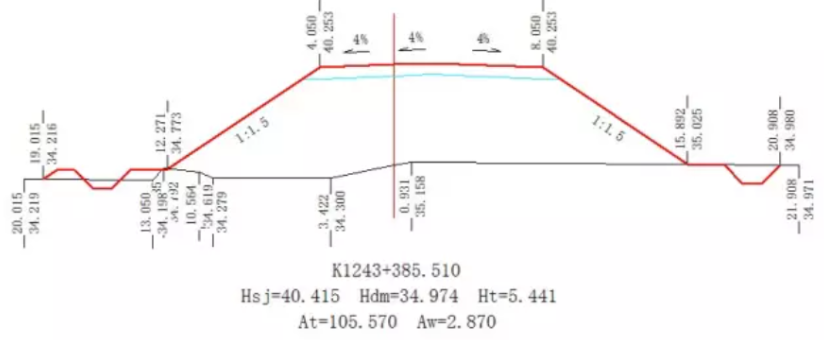

道路测设大师软件的道路类型中专门设置有“铁路轨道”，但该类型仅用于轨道，不适用于路基横断面及工程量，需要自行根据设计进行板块设置来计算。这里为大家进行说明，共三个步骤： 第一步，设置道路板块，其中左侧通常是一个板块，而右侧是两个板块，从左线到路基中线（路基最高点）是一个板块，其横坡为正，外面一个板块是路基中线右侧部分，横坡为负。 生成的标准横断面图如下： 第二步，如果纵断面设计数据中，变坡点高程输入的是轨顶高程，则要减去一个常数，以便改成路基面的高程，即上图中竖线与红色线相交处的高程。如果数据较多，可以整列拷贝到EXCEL，减好后再一次性拷贝回来，软件支持与EXCEL相互拷贝。从7.6版开始，软件将支持直接对所有选中的数据进行加减常数的运算，不需借助EXCEL。 第三步，输入横断面地面线后软件生成横断面图及工程量，根据需要可修改横板数据。
