GFY软件中如何绘制水平筋间距不一样的墙？
在某些工程中，地下室外墙在同一楼层内设计要求水平筋间距不同，此种情况在GFY软件中能快速处理。

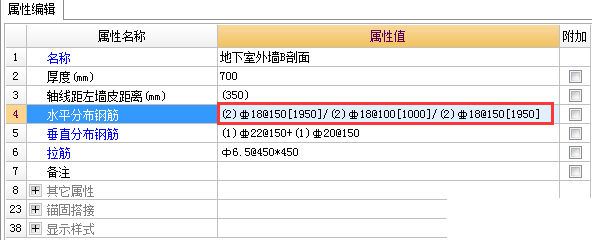

第一步：在构件属性定义中录入水平筋配筋信息，如图:
注：“[ ]”中的数值是水平筋的布置范围。
第二步：绘图界面绘制完图形后计算，点击“钢筋三维”查看效果。
GFY翻样软件中如何绘制约束边缘构件附加箍筋？
约束边缘构件附加箍筋现场施工中很常见，在GFY翻样软件中如何处理此类构件，解决办法很简单，
第一步：首先看CAD原设计图
第二步：打开GFY翻样软件中YBZ7属性编辑界面，绘制暗柱大样图。
第三步：确定暗柱下端纵筋外皮距柱边距离： 20mm（设计规定暗柱保护层）+ 12mm（箍筋直径）=32mm，可以取值为35mm(数值宜大不宜小)。
第四步：确定墙身纵筋原图设计为C12以及约束边缘λv/2区域长度为2200，然后在配筋界面点击工具条的“特殊布筋”——弹出特殊布筋对话框——钢筋信息栏内录入1C12；在特殊布筋对话框点击“偏移布筋”按钮——鼠标移至暗柱左侧最下端黄色角筋22处点击并下拉，弹框内录入数值2235回车；同样鼠标移至暗柱右侧最下端黄色角筋22处点击并下拉，弹框内录入数值2235回车——绘制箍筋C12@100。
GFY软件中如何正确绘制女儿墙？

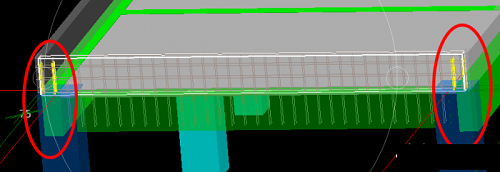

在钢筋翻样软件里，我发现很多人的女儿墙布置都是错误的，在钢筋三维时，凡是有暗柱的位置，顶部女儿墙里是没有钢筋的，因为女儿墙工程量很小，也没有人在意这个女儿墙的钢筋三维配料问题。如图：
此问题出现的原因是：用户将女儿墙在顶层布置的，将女儿墙底标高设置为“层顶标高”，所以导致上面的情形出现。

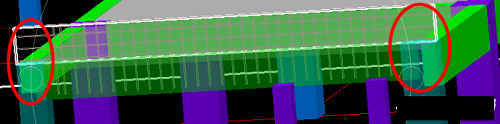

另外一种情况就是在出屋面层布置了女儿墙，但是在拐角处女儿墙竖向纵筋仍旧未布置到墙外边，如图：
此问题出现的原因是：顶层的梁未绘制到柱造成的结果，见下图
绘制女儿墙注意事项：
需要在楼层管理里多建一个楼层，专门处理超出屋面的竖向构件，千万别在顶层里直接修改女儿墙标高（即底标高=层顶标高）。
顶层屋面梁必须绘制到柱边，这样女儿墙的竖向纵筋才能设置梁底，软件才会计算纵筋到墙边。
GFY排布图在实际筏板基础工程中的应用思路、技巧
现在的工程中筏板基础比较常见。筏板基础一般都带有多个集水坑，存在筏板变截面的情况。不仅手算麻烦，而且还要手工绘制现场施工排布图，费时费神。使用GFY就可以轻松准确地计算出施工料单，生成现场施工排布图，指导现场施工。下面是案例：
【工程名称：XX项目3#】
本工程为剪力墙结构，地下2层，地上26层，筏板基础，筏板基础外边缘与车库交接，板厚不同筏板带有放坡。
1.导入CAD基础图纸——识别轴网——按照标高板厚新建筏板基础、新建筏板主筋、新建集水坑——按照导入的CAD基础图分别绘制不同板厚标高的筏板——设置筏板变截面——布置筏板主筋——布置集水坑（F4切换插入点便于准确快速布置）；
2.根据图纸实际要求，调整计算设置 ——打开排布图调整部分不合适的接头——另存为DXF文件；

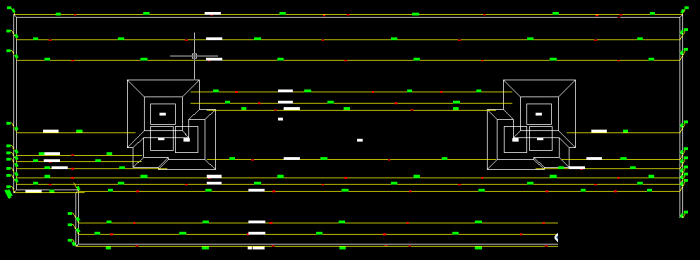

打开DXF文件（双击鼠标滚轴）就会出现以下排布图：
然后打印排布图。
3.打开翻样明细点击【汇总报表数据】——点击【报表输出】进行【设置施工报表范围】就能打印基础筏板钢筋配料单。
通过以上操作就可以得到筏板基础钢筋配料单和现场施工排布图，准确地指导施工。
解决暗柱柱大样尺寸与墙柱平面定位尺寸图不符问题
现在很多建筑都是带地下室的高层框架剪力墙结构，暗柱一般都比较复杂，种类比较繁多，一层暗柱种类少者20几种，多者70~80种甚至近100种，如下图：

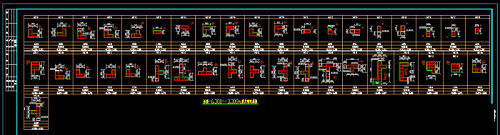

-6.300~-3.300m剪力墙暗柱配筋图

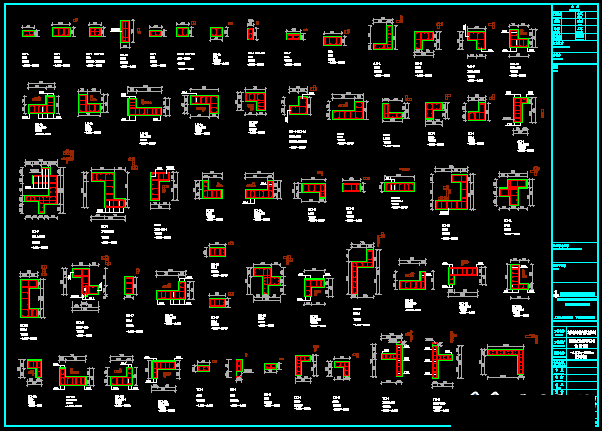

-6.000~-2.930m剪力墙暗柱配筋详图
下面来看案例:
【工程名称：XX项目二期20#】
本工程地下2层，地上28层，剪力墙结构。
1.首先识别柱大样，这个是识别柱的准备工作，按图纸准确无误的识别柱大样。
2.识别柱：提取柱边线——提取柱标识——自动识别柱——柱图元校核；

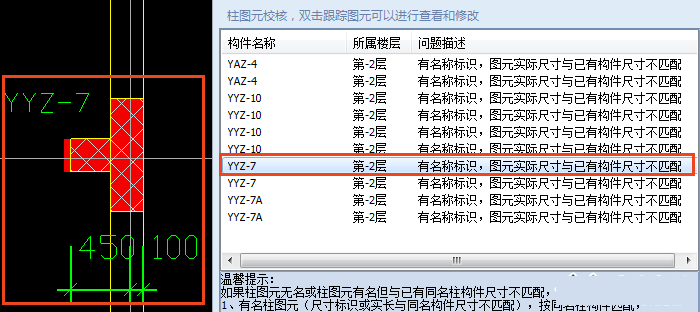

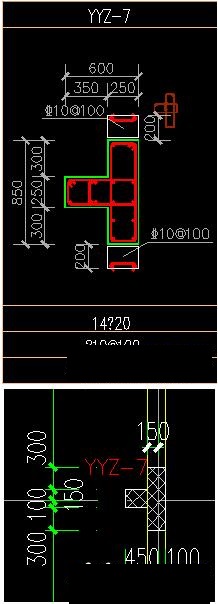

3.看到这个，我们就可以反查下图纸：
看到这两张图纸，就能明确暗柱大样图350应该改为300，在软件中操作为：先选择暗柱【YYZ-7】，然后再点属性，在截面编辑中把350应该改为300就可以了。
通过自动识别柱、柱图元校核，就可以轻松地找出暗柱大样尺寸和墙柱平面定位尺寸不一致的情况，然后进行调整，避免没必要的钢筋浪费和返工。
