钢筋工程量计算规则讲解(实例分析)

 钢筋工程,应区别现浇、预制构件、不同钢种和规格,分别按设计长度乘以单位重量,以吨计算。

计算钢筋工程量时,设计已规定钢筋塔接长度的,按规定塔接长度计算;设计未规定塔接长度的,已包括在钢筋的损耗率之内,不另计算塔接长度。钢筋电渣压力焊接、套筒挤压等接头,以个计算。

先张法预应力钢筋,按构件外形尺寸计算长度,后张法预应力钢筋按设计图规定的预应力钢筋预留孔道长度,并区别不同的锚具类型,分别按下列规定计算:

①低合金钢筋两端采用螺杆锚具时,预应力的钢筋按预留孔道长度减0.35m,螺杆另行计算

②低合金钢筋一端采用徽头插片,另一端螺杆锚具时,预应力钢筋长度按预留孔道长度计算,螺杆另行计算

③低合金钢筋一端采用徽头插片,另一端采用帮条锚具时,预应力钢筋增加0. 15m,两端采用帮条锚具时预应力钢筋共增加0.3m计算

④低合金钢筋采用后张硅自锚时,预应力钢筋长度增加0. 35m计算

⑤低合金钢筋或钢绞线采用JM, XM, QM型锚具孔道长度在20m以内时,预应力钢筋长度增加lm;孔道长度20m以上时预应力钢筋长度增加1.8m计算

⑥碳素钢丝采用锥形锚具,孔道长在20m以内时,预应力钢筋长度增加lm;孔道长在20m以上时,预应力钢筋长度增加1.8m

⑦碳素钢丝两端采用镦粗头时,预应力钢丝长度增加0. 35m计算

各类钢筋计算长度的确定

钢筋长度=构件图示尺寸-保护层总厚度+两端弯钩长度+(图纸注明的搭接长度、弯起钢筋斜长的增加值)

钢筋的砼保护层厚度

①受力钢筋的砼保护层厚度,应符合设计要求,当设计无具体要求时,不应小于受力钢筋直径,并应符合下表的要求。

②处于室内正常环境由工厂生产的预制构件,当砼强度等级不低于C20且施工质量有可靠保证时,其保护层厚度可按表中规定减少5mm,但预制构件中的预应力钢筋的保护层厚度不应小于15mm;处于露天或室内高湿度环境的预制构件,当表面另作水泥砂浆抹面且有质量可靠保证措施时其保护层厚度可按表中室内正常环境中的构件的保护层厚度数值采用。

③钢筋砼受弯构件,钢筋端头的保护层厚度一般为10mm;预制的肋形板,其主肋的保护层厚度可按梁考虑。

④板、墙、壳中分布钢筋的保护层厚度不应小于10mm;梁、柱中的箍筋和构造钢筋的保护层厚度不应小于15mm。

☋ 钢筋的弯钩长度

Ⅰ级钢筋末端需要做1800、 1350 、 900、弯钩时,其圆弧弯曲直径D不应小于钢筋直径d的2.5倍,平直部分长度不宜小于钢筋直径d的3倍;HRRB335级、HRB400级钢筋的弯弧内径不应小于钢筋直径d的4倍,弯钩的平直部分长度应符合设计要求。1800的每个弯钩长度=6.25 d;( d为钢筋直径mm)

弯起钢筋的增加长度

弯起钢筋的弯起角度一般有300、450 、600三种,其弯起增加值是指钢筋斜长与水平投影长度之间的差值。

箍筋的长度

箍筋的末端应作弯钩,弯钩形式应符合设计要求。当设计无具体要求时,用Ⅰ级钢筋或低碳钢丝制作的箍筋,其弯钩的弯曲直径D不应大于受力钢筋直径,且不小于箍筋直径的2.5倍;弯钩的平直部分长度,一般结构的,不宜小于箍筋直径的5倍;有抗震要求的结构构件箍筋弯钩的平直部分长度不应小于箍筋直径的10倍。

钢筋的锚固长度

钢筋的锚固长度,是指各种构件相互交接处彼此的钢筋应互相锚固的长度。

 设计图有明确规定的,钢筋的锚固长度按图计算;当设计无具体要求时,则按《混凝土结构设计规范》的规定计算。GB50010—2002规范规定:

受拉钢筋的锚固长度

受拉钢筋的锚固长度应按下列公式计算:

普通钢筋         La=a(fy / ft)d

预应力钢筋      La=a(fpy / ft)d

式中 fy fpy — 普通钢筋 、预应力钢筋的抗拉强度设计值;

ft —混凝土轴心抗拉强度设计值,当混凝土强度等级高于C40时,按C40取值;

d —钢筋直径;

a —钢筋的外形系数(光面钢筋a取0.16,带肋钢筋a取0.14)

注:当符合下列条件时,计算的锚固长度应进行修正:

①当HRB335、 HRB400及 RRB400级钢筋的直径大于25mm时,其锚固长度应乘以修正系数1.1;

②当HRB335、 HRB400及 RRB400级的环氧树脂涂层钢筋,其锚固长度应乘以修正系数1.25;

③当HRB335、 HRB400及 RRB400级钢筋在锚固区的混凝土保护层厚度大于钢筋直径的3倍且配有箍筋时,其锚固长度可应乘以修正系数0.8;

④经上述修正后的锚固长度不应小于按公式计算锚固长度的0.7倍,且不⑤纵向受压钢筋的锚固长度不应小于受拉钢筋锚固长度的0.7倍。

纵向受拉钢筋的抗震锚固长度LaE应按下列公式计算:

一、二级抗震等级:LaE=1.15La

三级抗震等级:     LaE=1.05La

四级抗震等级:     LaE=La

砼构件钢筋、预埋铁件工程量计算

现浇构件钢筋制安工程量:抽筋按理论重量计算。

钢筋工程量=钢筋分规格长×Kg / m×件数(0.00617d2=Kg/m,钢筋直径:d—mm)

预制钢筋砼

凡是标准图集构件钢筋,可直接查表,其工程量=单件构件钢筋理论重量×件数;而非标准图集构件钢筋计算方法同“1”。

预埋铁件工程量

预埋铁件工程量按图示尺寸以理论重量计算。

如图所示计算10根钢筋混凝土预制柱的预埋铁件工程量:

①计算Φ10钢板理论重量

M-1:  0.4×0.4×78.5㎏/㎡×10=125.60㎏

M-2:  0.3×0.4 ×78.5㎏/㎡×10=92.40㎏

M-3:  0.3×0.35 ×78.5㎏/㎡×10=82.40㎏

M-4:  2×0.1×0.32 ×2×78.5㎏/㎡×10=100.50㎏

M-5:  4×0.1×0.36 ×2×78.5㎏/㎡×10=226.10㎏

②计算Φ12、 Φ18 钢筋理论重量

Φ12  钢筋:

M-1:  2×(0.3+0.36×2+12.5×0.012)× 0.888㎏/m×10=20.80㎏

M-2:  2×(0.25+0.36×2+12.5×0.012)× 0.888㎏/m×10=19.90㎏

M-3:  2×(0.25+0.36×2+12.5×0.012)× 0.888㎏/m×10=19.90㎏

 Φ18 钢筋:

M-4:  2×3×0.38× 2.00㎏/m×10=45.60㎏

M-5:  4×3×0.38×2.00㎏/m×10=91.20㎏

小计:20.80+19.90+19.90+45.60+91.20=197.4 ㎏

合计:627+197.4=824.4 ㎏     预埋铁件工程量=0.824 t

钢筋工程量计算实例

钢筋混凝土现浇板如图所示计算10块板的钢筋工程量

①Φ8=(2.7-0.015×2)×[(2.4-0.015×2)÷0.15+1]×0.395 =2.67×13×0.395=13.71 kg

② Φ8=2.37×19×0.395=17.79 kg

③ Φ12=(0.5+0.1×2)×[(2.67+2.3)×2÷0.2+4 ]×0.888=33.56 kg

④ Φ6.5=(2.67 ×6+2.37 ×6)×0.26=7.86 kg

小计:

Φ10以内:(13.71+17.79+7.86)×10=393.60 kg

Φ10以上:33.56×10=335.60 kg

铁马钢筋按经验公式1%计算:

Φ10以内:(393.60 + 335.60)×0.01=7.29 kg

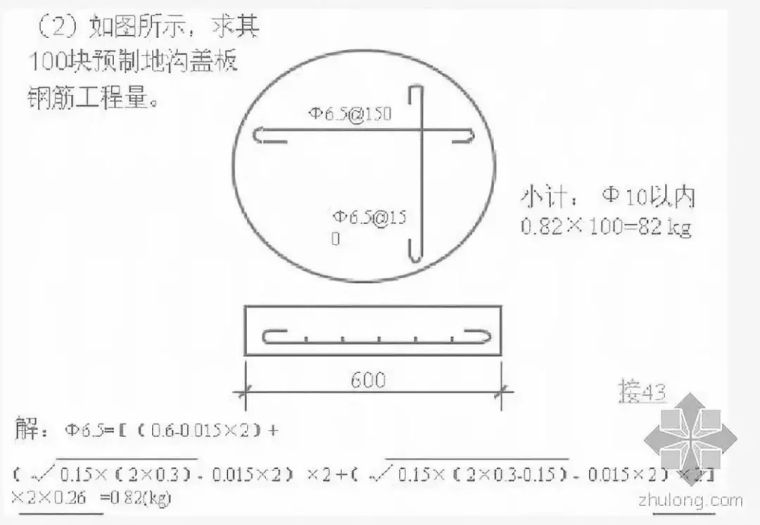

钢筋计算其他问题

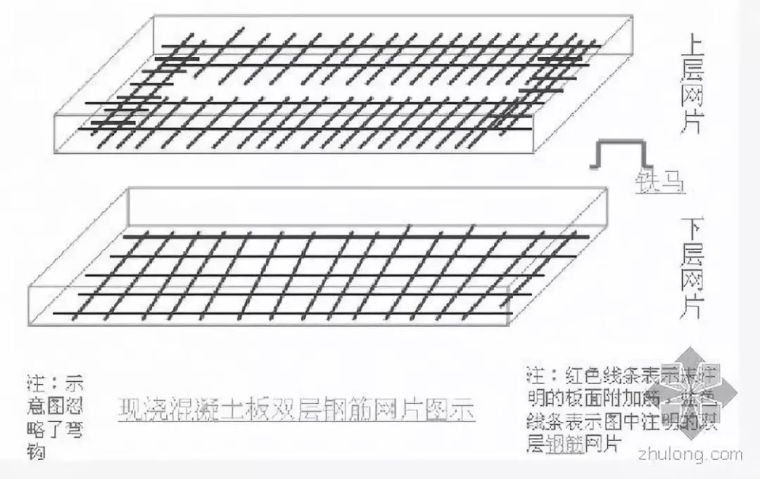

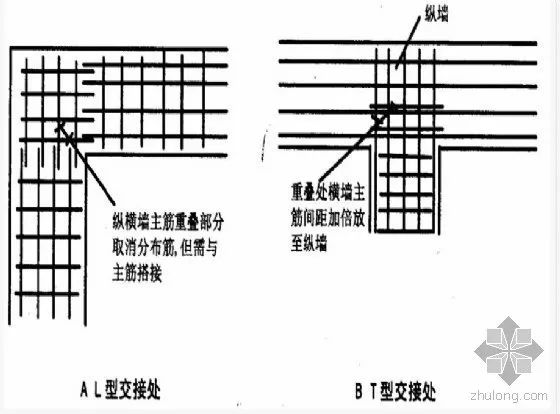

      在计算钢筋用量时,还要注意设计图纸未画出以及未明确表示的钢筋,如楼板中双层钢筋的上部负弯矩钢筋的附加分布筋、满堂基础底板的双层钢筋在施工时支撑所用的马凳及钢筋砼墙施工时所用的拉筋等。这些都应按规范要求计算,并入其钢筋用量中。
