本文主要探讨如何灵活运用钢结构表格算量与cad识别，快速提升在不同场景下的钢结构算量速度，全文共1077字，两个案例实操讲解，阅读约需要15分钟。

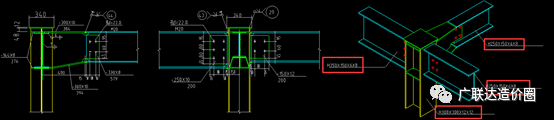

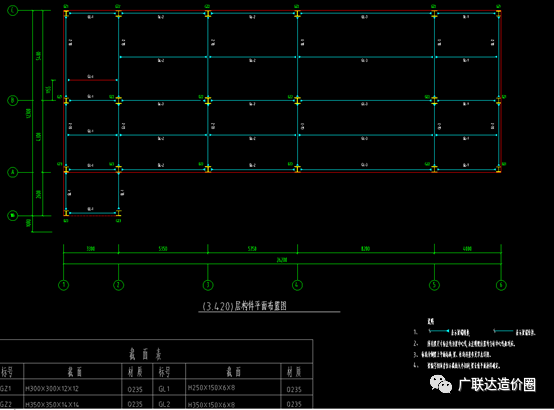

文章以下图中的柱梁和节点为例：（图纸可通过加文章末尾的QQ群获取）
第一种场景
针对概算的情况下，怎么通过表格和建模完成快速的算量
表格算量：

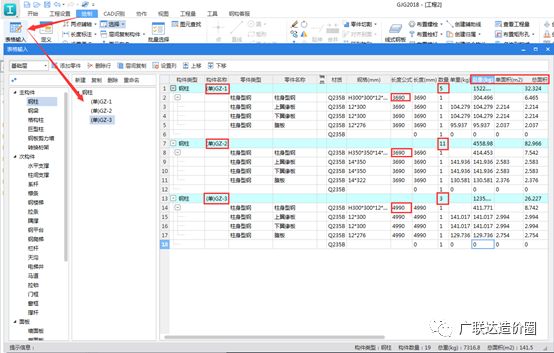

钢柱：从图中得到GZ1/GZ2的底标高为-0.27，GZ3的底标高为-1.57，由于图中没有明确描述3.42M层钢柱顶端标高，我们就按照本层的钢柱顶标高为3.42为准，即钢柱长度分别为3690,3690,和4990，并数出三种钢柱的数量5根、11根，3根。进行如图表格输入：（打开GJG2018—点击“绘制”—“表格输入”）

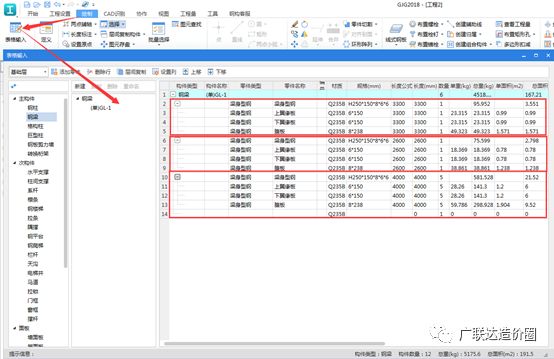

钢梁：概算可忽略钢梁节点扣减长度，因此，钢梁长度即为轴线长度，因此我们可根据图纸输入：

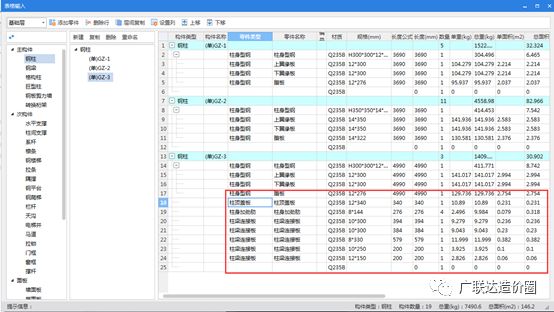

节点：首先我们需要结合结构图和大样图确定某种节点的数量和尺寸，然后在吧对应的节点钢板输入到所归属的主构件中（一般柱梁节点中，钢板与那个构件相连就归属在那个构件中，如果都有相连，那就归属在主构件中），例如下图节点：
建模算量：
【cad识别柱梁】
1、导入图纸并进行分割：

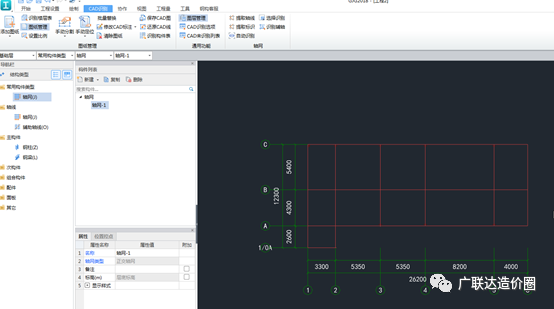

2、cad识别轴网：左侧导航栏选中“轴网”—点击“CAD识别”—点击左上角“提前轴线”，按提示完成操作—点击“提取标识”，注意要把轴号和绿色标注都提前—点击“自动识别”：ps（如果按图层无法正确识别，可按颜色进行提取识别）

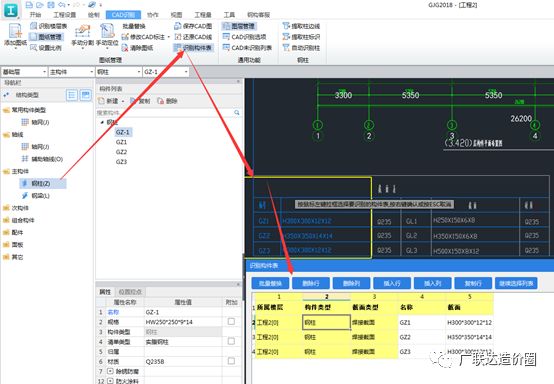

3、识别柱与梁构件表：（注意柱梁的名称要与结构图一致，例如GL-1与GL1名称必须统一）

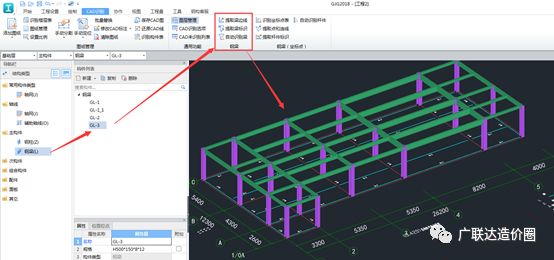

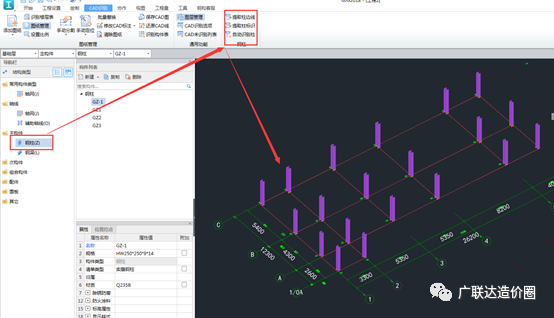

4、CAD识别钢柱/钢梁：左侧导航栏选中钢柱——左上角“提前柱边线”——左上角“提取柱标识”——“自动识别柱”——调整部分钢柱底标高

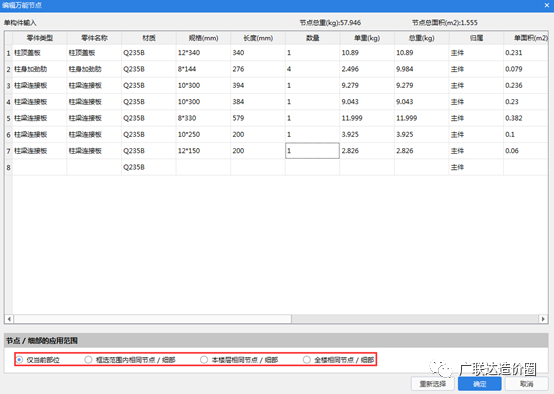

5、创建计算节点：要注意，这里如果只是需要做概算的话（允许部分扣减量损失），可以直接用万能节点输入。
并可将其应用到有相同节点的位置。减少重复计算时间。
第二种场景
想要对施工图纸进行精确的算量，需要考虑各种钢柱，钢梁，与非矩形钢板的扣减问题。
表格算量：
需要实际测量钢柱和钢梁扣减之后的长度，考虑到各个位置的节点扣减长度和关系不一致，这一步可能会花费大量的时间，这里暂不做演示。
建模算量：

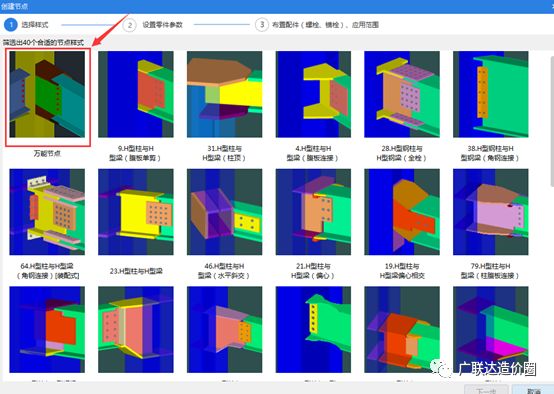

相对第一种情况，前面的CAD识别操作一致，唯一的区别在于节点创建的时候，需要按照图纸的要求选择对应的节点样式（不能选用万能节点，因为它不能扣减）。

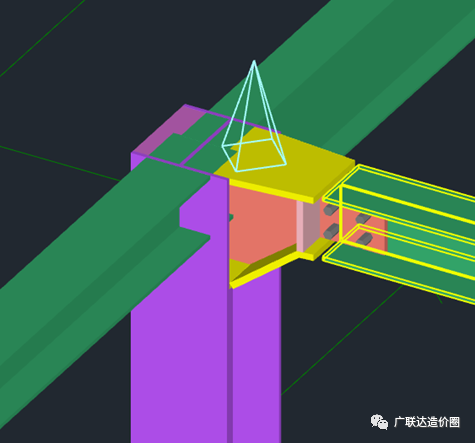

（明显可看到常见真实节点后，钢梁长度自动扣减）
综上：针对需要概算和小型的钢结构项目，任然可以使用软件内置的“表格输入”完成，而且数据来源可靠，速度较快；但是针对大型的钢结构，要求精确计算的时候，就需要用到建模计算的方法了。
