现在所适用的建筑结构形式，一般所使用的基础分为以下几类：独立基础、条形基础、承台基础、筏板基础。那么接下来我们来分别看一下这几种基础形式的施工图是什么样子的。

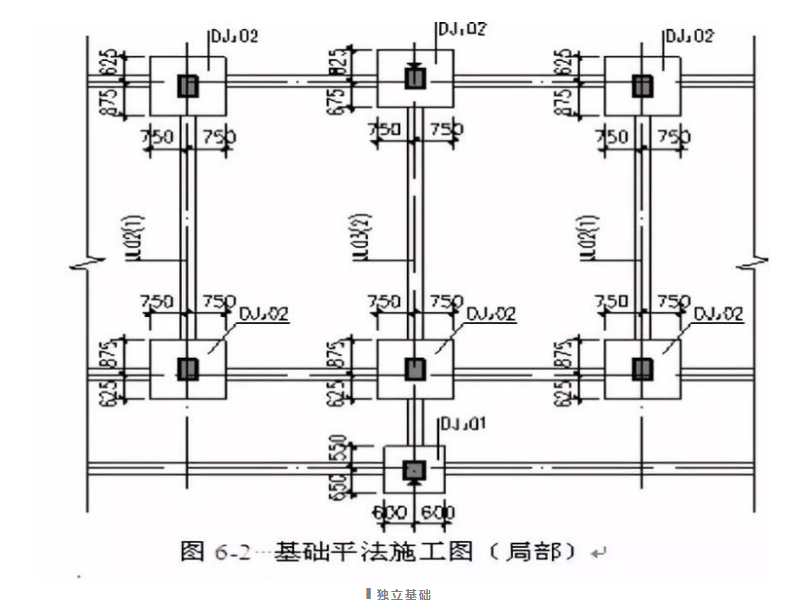

首先是平法施工图表示，那么独立基础在平面图上如何显示呢？
独立基础在平面图上显示的是一个一个独立的小个体，在这种独立的小个体之上，有可能通过梁连接，具体要看设计图纸的规定。
独立基础上部支撑的结构形式（结构构件）一般都是柱子（也有剪力墙），即柱下独立基础。独立基础经常在结构形式比较规整的框架结构中进行使用。如图所示框架柱，每根框架柱形式比较规整，因为柱距比较固定，所以是独立基础。
我们知道了独立基础在平面上的表示形式，如何把它所有的立面的结构以立体的形式表示出来呢？
这需要通过独立基础的一些的平法标注形式，比如：原位标注、集中标注等等。就可以看出独立基础表示的是什么形状。

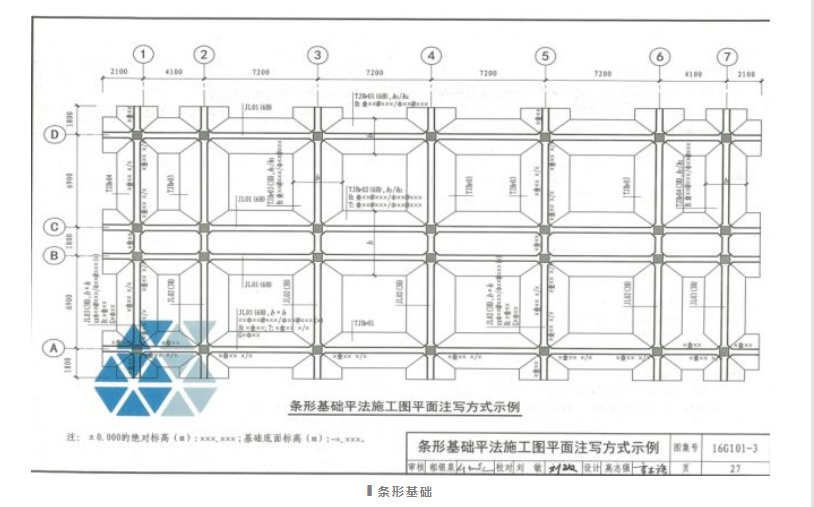

条形基础
顾名思义，条形基础是一条一条的。这是为什么呢？
是因为上面的结构受力构件是一条一条的，所以下面的基础也得是这样。这样才能保证结构构件的受力传递到基础，然后由基础传到地基。而我们的墙都是这种横向或纵向的，因此条状常见的形式就是砌体结构的墙。
条形基础适用于砌体结构的墙体下部，承载力较小。与独立基础不同的是，条形基础仅一条，那怎么表示条形基础呢？也是通过集中标注和原位标注表示了一些平面和截面的形状。
承台基础
承台基础与独立基础在平面图上的平面形状表示上有相似之处：都存在长方形的或正方形的形状，而不同之处在于承台基础在平面图上的表示还有三角形。那什么是承台呢？

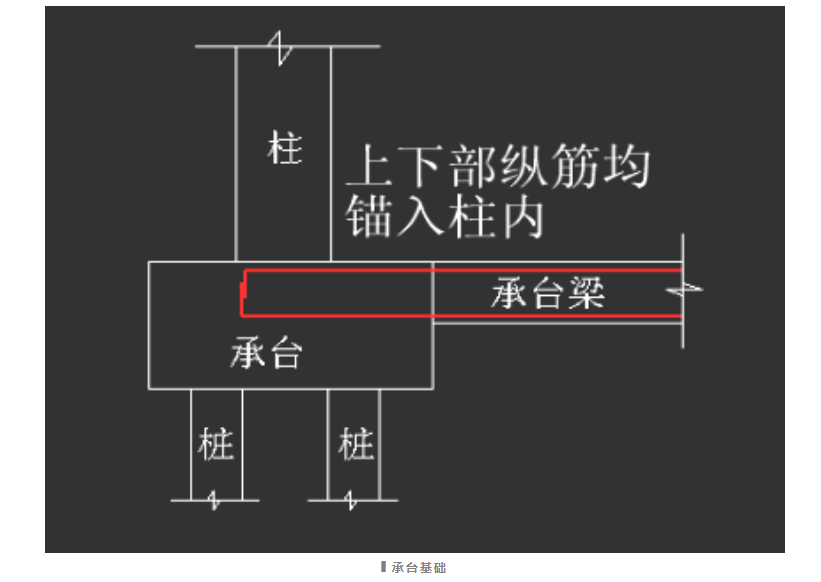

如下图所示，承台指的是为承受、分布由墩身传递的荷载，在桩基顶部设置的联结各桩顶的钢筋混凝土平台。因为承台的下面有桩，要通过承台把上面结构的力传到承台上，再由承台传递给下面的桩，再由桩传到受力层上。
具体的打桩和承载力根据地基基础的设计进行确定。平面图上的三角形表示的是三桩平台，桩的位置位于三角形的三个角；
而条形或矩形，桩的位置比较自由，只要是工整排列且满足受力传递的需求，数量从一个到多个都是可以的。
因此，三角形特指的就是三桩承台，也就是承台的特有形式。除了这种独特的形状，其他的标注方法与独立基础是相似的，包括截面形状的表示；又因为承台也是一个一个独立的，和独立基础一样，中间也会通过一些承台梁，把整个基础连接在一起成为整体，使结构受力形式更好。
那怎么区分独立基础和承台基础呢？
看基础下面是否有桩。独立基础下没有桩，承台基础下有桩。
承台基础适用于桩基础的上部，用于将上部柱子或剪力墙传来的集中荷载均匀传递到桩及地基。
那什么时候适合用到桩呢？
一般来说，桩适用于地基的受力层比较薄弱，没办法直接把承台受到的力直接传到地基上；又或者是需要挖的很深很深才能承受受到的力，既不经济也不方便，这个时候便要用到桩。桩有的时候是对地基的加固，有的时候是直接越过薄弱层把力传到持力层上。
因此，由桩和承台共同组成了桩承台基础。这里可能有同学会问，那么桩基础怎么没讲呢？这是因为，桩基础分为预制混凝土桩和现浇桩。预制桩都是预制构件。现浇桩中涉及到钢筋的称作灌注桩，在16G图集中讲解，其他的则在定额中讲解，这里暂且不展开。
想了解灌注桩和定额的同学可以扫描下方二维码咨询详情。

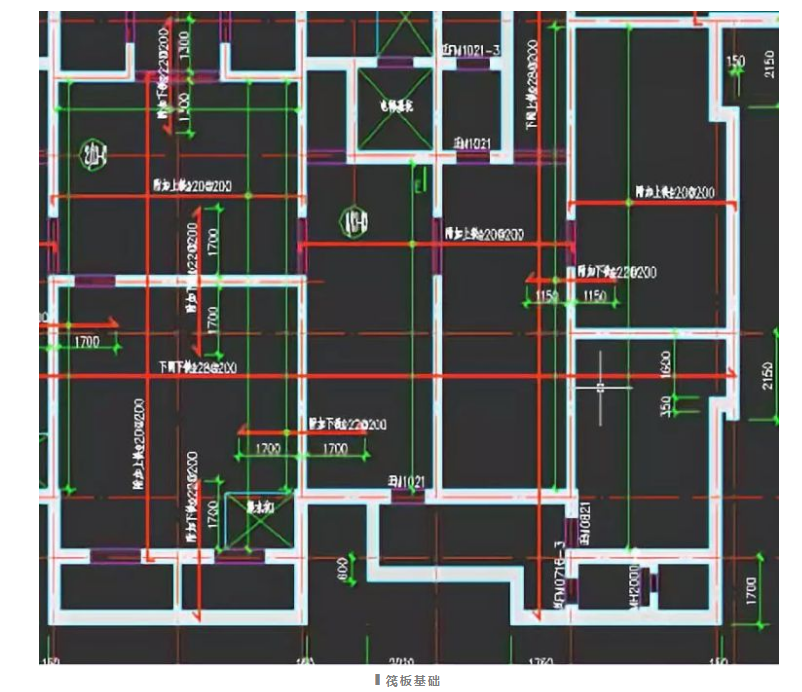

筏板基础
我们最后了解一下筏板基础。
不同于独立基础、条形基础和承台基础，筏板基础的上部结构大多是灵活多变的剪力墙结构。而这种在空间分割上灵活，能够满足实际生活需要的布局会造成下面基础的布局很乱，如果是布置条形基础的话，交接处会很多。并且很难支撑起很多的墙体。
当上部结构空间分割灵活多变时，底部的基础不进行区分，直接整个一块板作为基础。把所有持力层放在板上，由整块板进行承担。用这种方式，以及局部的加固，可以保证上部结构空间的灵活性，也是现在高层建筑使用比较广泛的基础形式。
相较于独立基础对上部结构工整的要求、条形基础上部必须是墙的要求，灵活多变的上部结构适用范围更加广泛；同时，筏板基础的承载力也更高，对于现在普遍的20多层以上的高层建筑，要想在一定的承载力下修建的更高，只能扩大受力面积，使得整个平板将受到的力分散到地基上以减小压强。
筏板基础适用于上部结构灵活多变的剪力墙结构，可以将结构传来的荷载均匀的传递到地基，适用范围较广，是目前采用比较广泛的一种基础形式。
