钢筋符号,傻傻分不清楚

 我们知道钢筋的搭接形式有三种,绑扎、焊接、机械。绑扎相信大家很容易理解,就是两个钢筋绑到一起,焊接的话也很容易理解,一般有电渣压力焊、闪光对焊这种,机械连接的话就是套筒、直螺纹这种。

框架柱上下层纵筋数量不同或直径不同时的连接构造

绑扎连接

框架柱上下层纵筋数量不同或直径不同时的连接构造

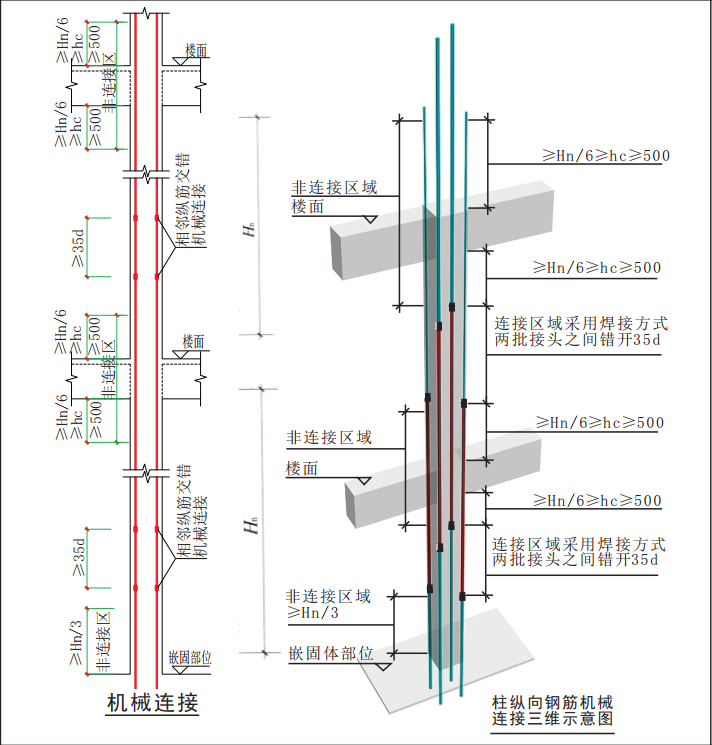

机械连接

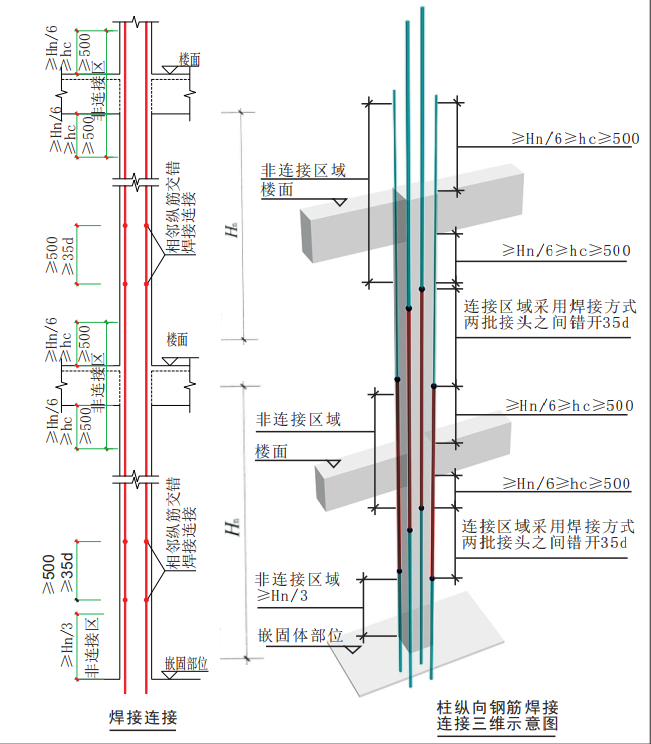

框架柱上下层纵筋数量不同或直径不同时的连接构造焊接连接

这些都是搭接形式,今天我们说说柱纵筋的其他连接构造,如果框架柱上下层柱纵筋数量不同或者直径不同的时候,钢筋的连接构造是怎样的?(这里需要注意的是,搭接方式都是上面那三种,不做描述)

其实这种情况的连接构造图集已经给了你,有四种情况:

1、上层柱钢筋比下层柱钢筋多的情况(直径相同)

2、上层柱钢筋直径比下层柱钢筋直径大的情况(根数相同)

3、下层柱钢筋比上层柱钢筋多的情况(直径相同)

4、下层柱钢筋直径比上层柱钢筋直径大的情况(根数相同)

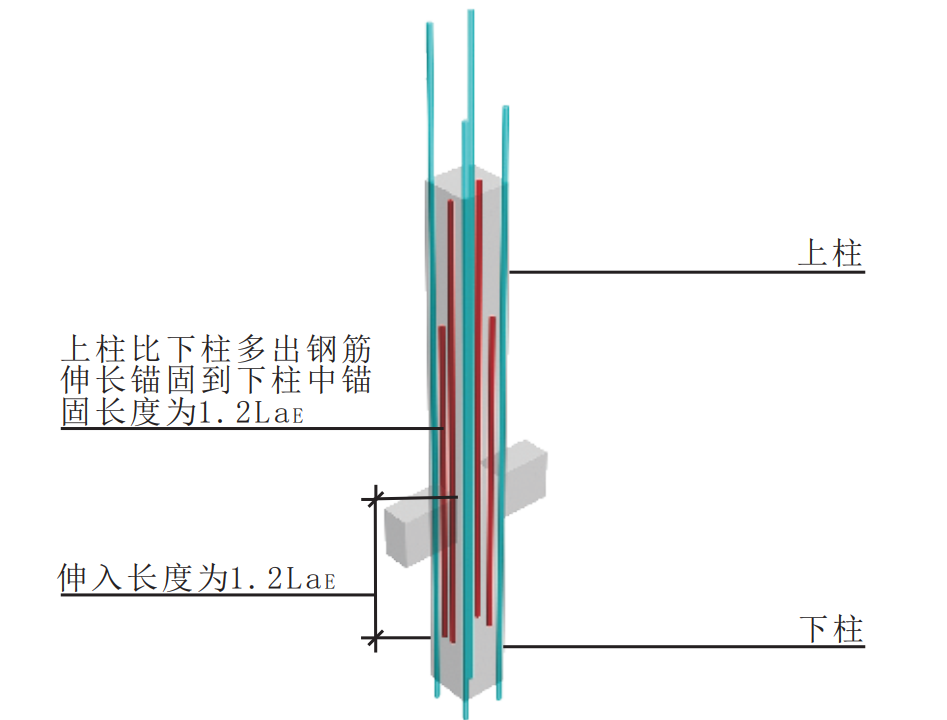

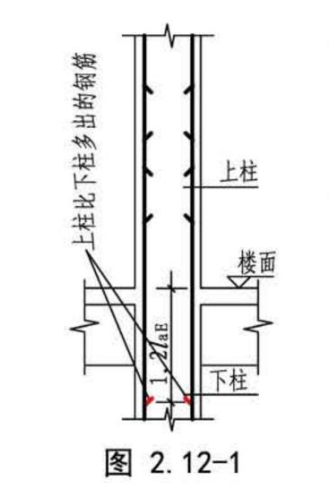

第一种情况:上层柱钢筋比下层柱钢筋多的情况,且钢筋直径相同的情况下,上层多余的钢筋会往下层锚固个1.2lae,1.2lae是从框架梁顶算起,且lae是按上层柱钢筋直径计算(详17G101-11、18G901-1)

框架柱上下层纵筋数量不同或直径不同时的连接构造

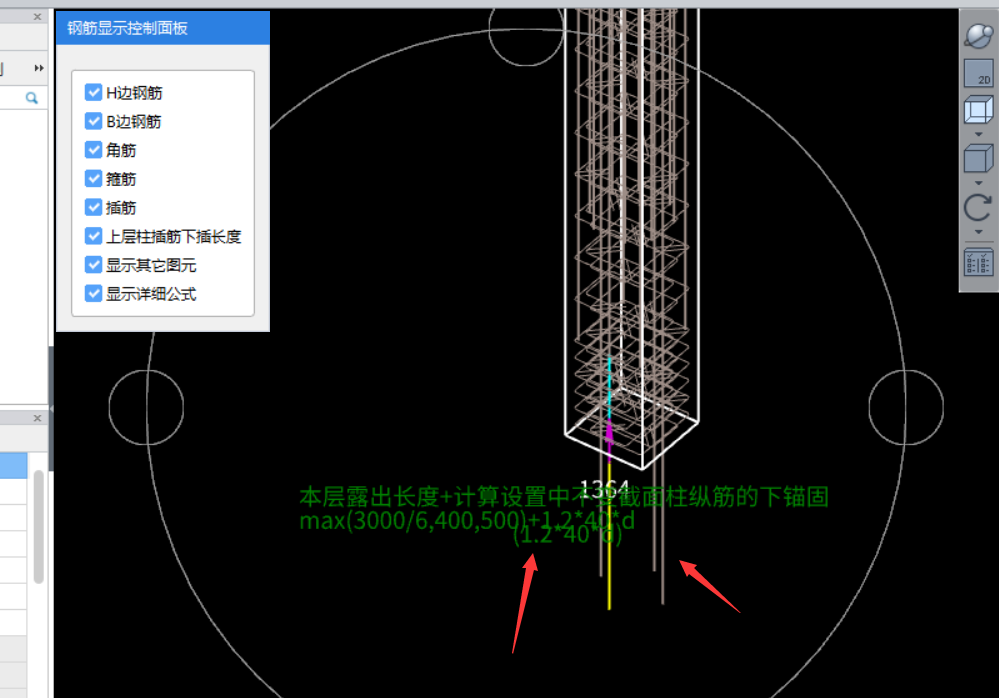

三维如下

框架柱上下层纵筋数量不同或直径不同时的连接构造

框架柱上下层纵筋数量不同或直径不同时的连接构造

各位如果对数遇到钢筋往下锚,别搞不懂为什么了哦~

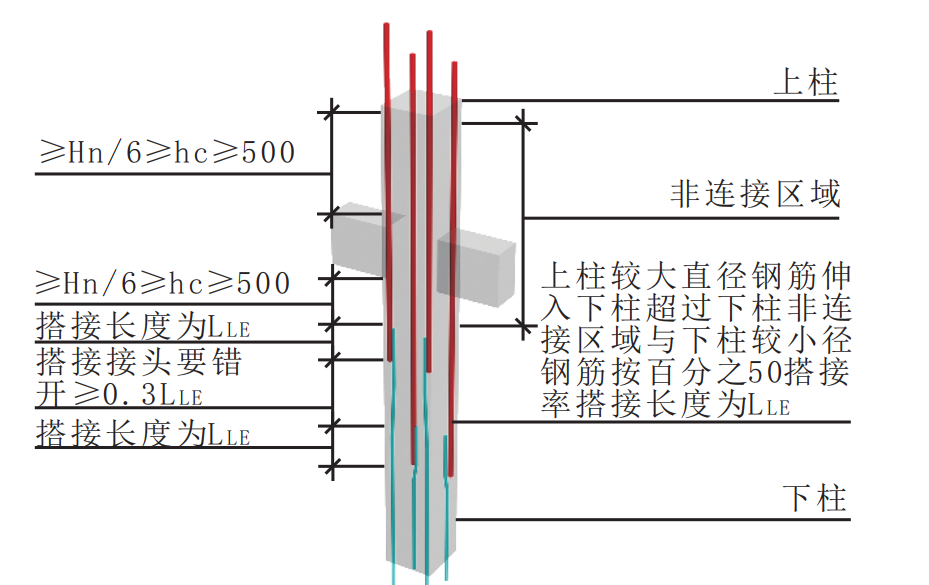

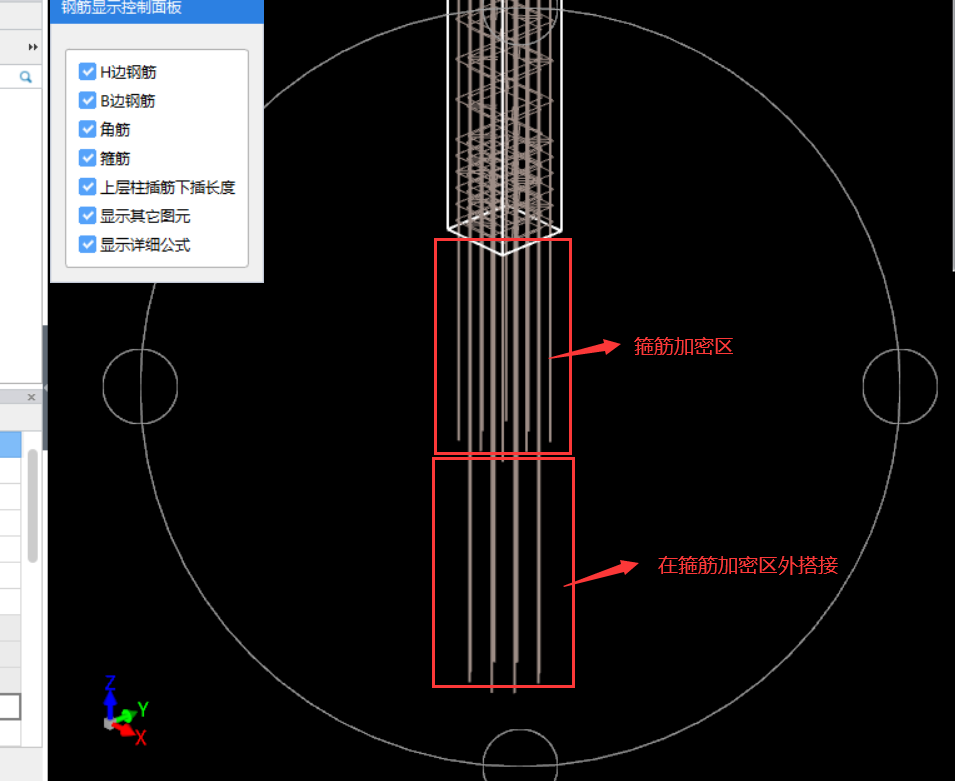

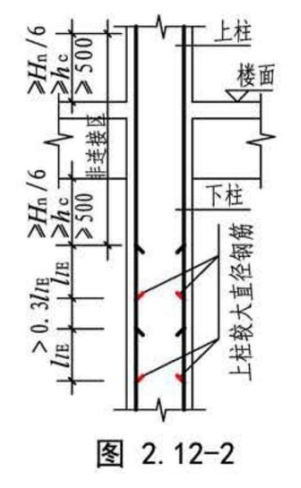

第二种情况:上层柱钢筋直径比下层钢筋直径大的情况,且根数相同的情况下,上层较大直径的钢筋应在下层采用机械或搭接连接,且应在箍筋加密区外搭接,接头百分率不大于50%(柱箍筋加密区大家都明白吧,三者取最大值,那三者呢?500、hc,hn/6

框架柱上下层纵筋数量不同或直径不同时的连接构造

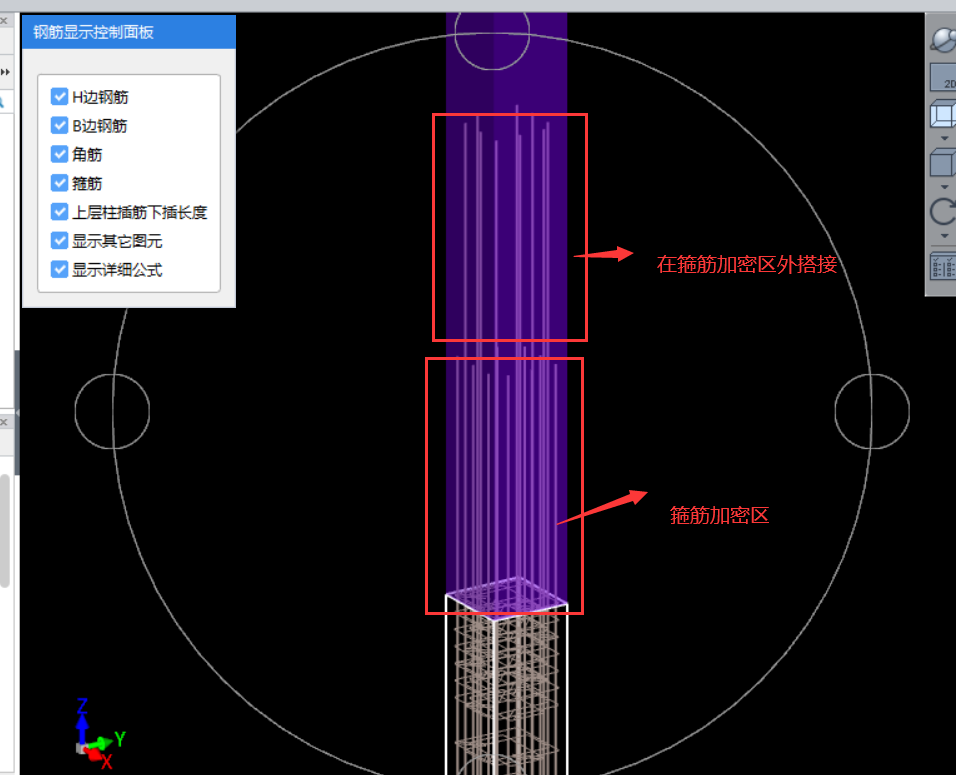

三维如下:

框架柱上下层纵筋数量不同或直径不同时的连接构造

框架柱上下层纵筋数量不同或直径不同时的连接构造

大家对数看到这种情况也要搞明白为啥柱子这种情况

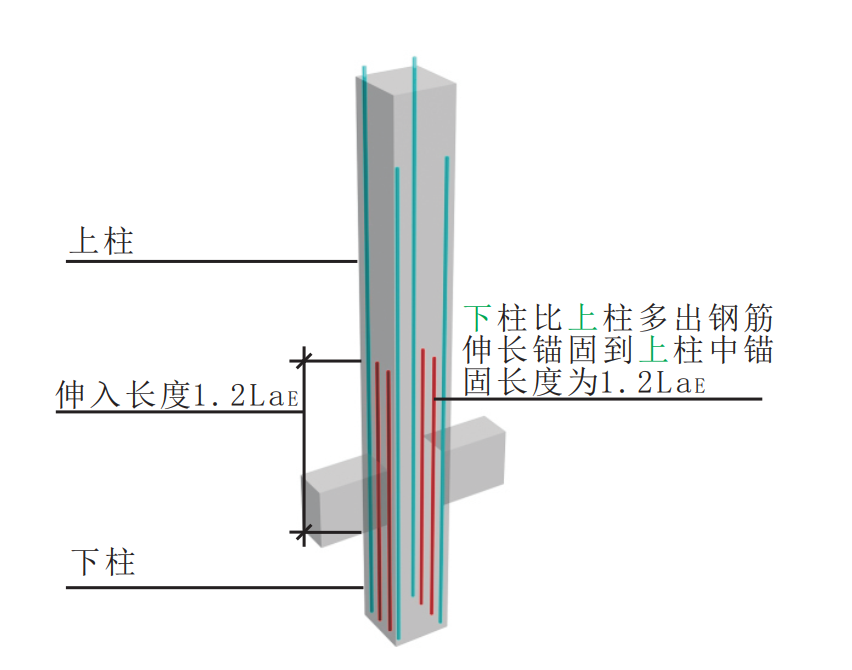

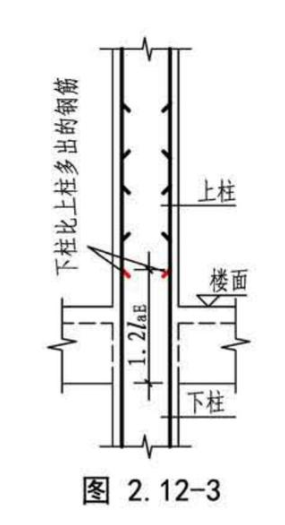

第三种情况,下层柱钢筋比上层钢筋多的情况,且钢筋直径相同,大家不用我说应该也明白,和第一种情况相反,他是下层柱往往上锚固个1.2lae,1.2lae是从框架梁底算起,且lae是按下层柱钢筋直径计算。

框架柱上下层纵筋数量不同或直径不同时的连接构造

三维如下:

框架柱上下层纵筋数量不同或直径不同时的连接构造

框架柱上下层纵筋数量不同或直径不同时的连接构造

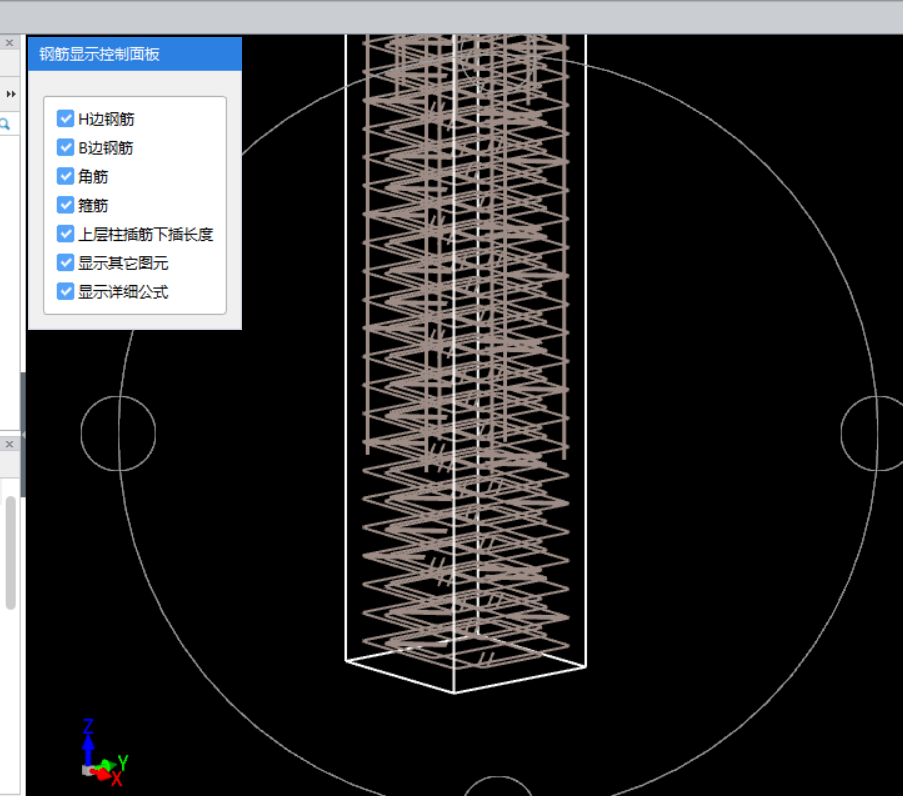

这是下层柱钢筋三维

框架柱上下层纵筋数量不同或直径不同时的连接构造

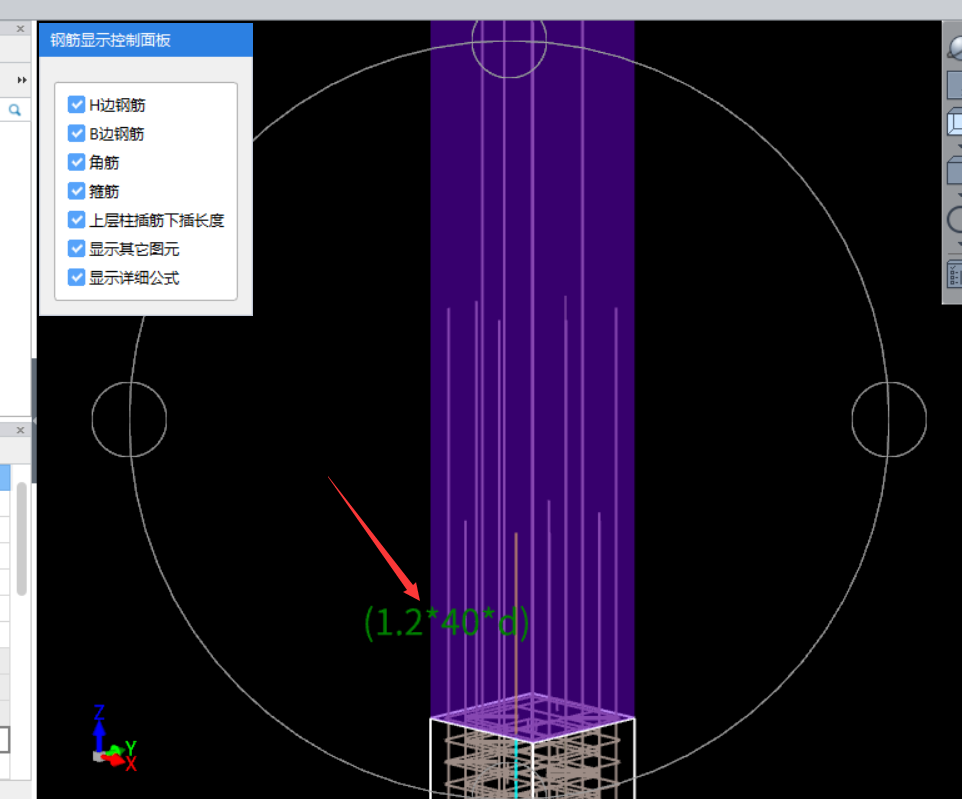

这是上层柱钢筋三维

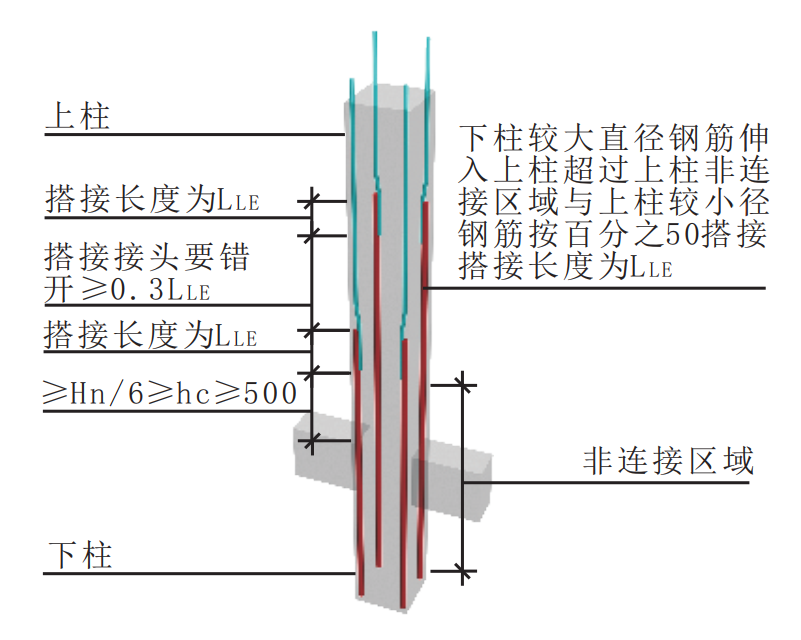

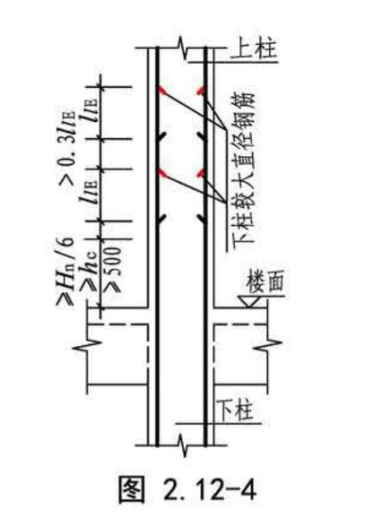

第四种情况,下层柱钢筋直径比上层柱钢筋直径大的情况,且根数相同,这个就和第二种情况一样了,只是反过来了,把下层较大直径的钢筋在上层位置采用机械或搭接连接,且应在箍筋加密区外搭接,接头百分率不大于50%

框架柱上下层纵筋数量不同或直径不同时的连接构造

三维如下:

框架柱上下层纵筋数量不同或直径不同时的连接构造

框架柱上下层纵筋数量不同或直径不同时的连接构造

四种情况介绍完毕,大家可以仔细研究下三维,其实还是能分辨出来的,有非常明显的特征,下回对数,遇到这种三维,可别糊涂了哈。

当然最普通的连接构造就是上下层钢筋根数直径都一样的情况,这种连接构造就按照图集上面的搭接、加密区域这么弄就行了,没啥说的,今天介绍的是四种不一样的情况。
