在做一个工程项目时，吊筋和次梁加筋的布置方式一般都是在结构设计总说明中集中说明的，此时需要批量布置吊筋和次梁加筋。那么使用广联达GTJ2021建模绘制梁时如何生成吊筋呢？请看详细步骤
方法/步骤

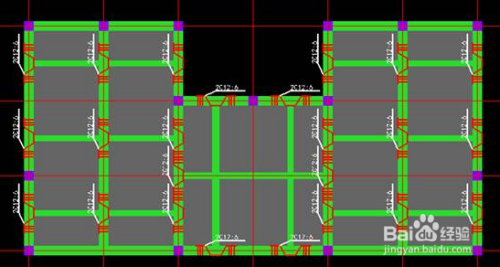

主、次梁绘制完成后，在导航栏“梁二次编辑”分组中选择“生成吊筋” 在“生成吊筋界面”选择生成条件并设置架立筋信息，点击确定 软件生成方式支持“选择图元”和“选择楼层”，“选择图元”在楼层中选择需要生成吊筋的梁，右键确定。“选择楼层”则在右侧选择需要生成吊筋的楼层，该楼层中所有的梁均生成吊筋。
