器具通气管是一种标准高、通气效果好的排水通气技术，目前国内项目很少采用器具通气技术，并且相关规范及设计手册中对器具通气的规定也并不详细。借鉴某大型游乐园项目中排水系统器具通气管的设计理念，对器具通气管布置方式及通气管管径的确定进行了相关研究，为国内器具通气管设计提供参考依据。
1工程概况
某大型游乐园园区总占地面积约1.13km2，由多家设计院协作，并分多期建造，城乡建筑设计院有限公司负责该游乐园片区1项目，该片区主要由主人口和花园两部分组成。片区1内部建设内容均为高度24m以下的多层或低层建筑，包括售票亭、检票口、游客服务房、婴儿车租赁、人口门廊、医疗急救点、餐厅、小食摊、零售商店、公共卫生间和一些小型游乐项目等，总计16264m2。片区1内部给排水设计包括以下几个方面：人口花园建筑物内生活给水系统、消防给水系统、生活排水系统、餐饮排水系统及雨水排水系统。各单体室内排水系统采用污废水合流，设器具通气管，将污水排人园区道路或绿地下敷设的污水总管；餐饮含油废水独立排放，经室外隔油池处理达标后排人污水管网。本文以人口花园213单体园区卫生间为实例，介绍器具通气系统中通气管的设置及通气管管径的确定。
2项目中器具通气管的设置
2.1设置通气管的必要性
通气系统是建筑排水系统中的重要组成部分，主要用来保证排水管道内压力平衡，使管道内排水通畅，而且通过维持器具存水弯的水封高度可防止有害气体进人室内。目前，器具通气系统在国内项目中很少被采用，但在发达国家，器具通气技术已经被广泛应用于工程实践中。
当污水管中的过水断面积增大时，比如在水跃区域或是在支管接人立管处，会导致过水断面增大处的空气被压缩，因而使得该处污水管道内的压力增大。这会导致在一栋建筑的底层或是污水支管接人立管处产生较大的压力，轻则导致管道产生噪音，严重时会损坏卫生器具的水封。因此，在这种压力增大处设置通气管可以给空气的流通提供一个渠道，从而使底层或接管处压力得以释放川。此外，设置合理的通气管管径能保证污水管道内的空气与室外大气循环畅通。
2.2器具通气管的设置
该游乐园项目融合了中外的设计优点，其排水系统全部采用器具通气方式。游乐园中的建筑大部分是单层建筑，其排水系统相对简单明了，对器具通气做一个全面、深人的了解，该项目无疑是很好的范例。

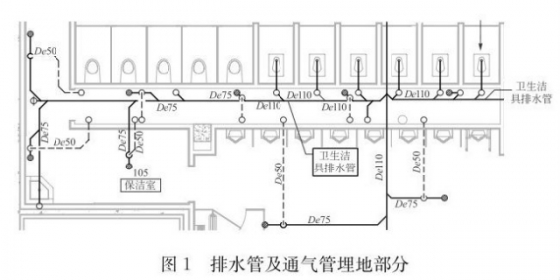

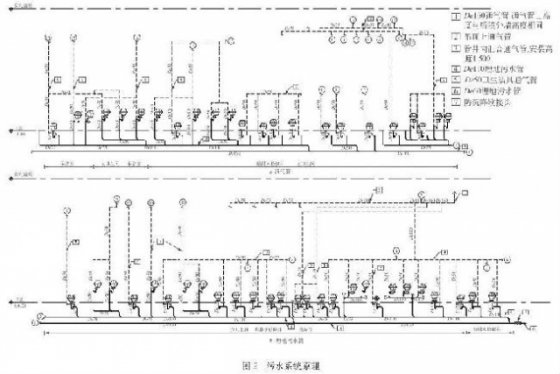

该游乐园项目要求所有排人污水系统的洁具都要做器具通气，包括排人污水系统的地漏及洗手盆。在设计中要求所有器具存水弯均采用P弯（P弯要求的安装空间小，适用于这种洁具排出管都直接接到横管上的单层建筑）；除蹲便器采用下排水外，其他洁具均采用后排水的方式。同时在有大、小便器设置的地方集中设置管井，统一将所有后排水便器的排水管在管井的地面完成面上相连成一排，最终由一根排水管接到埋地主干管上，如图1、图2所示（虚线代表埋地部分的通气管）。该管井的设计方式能够确保大部分排水管在地上分布，更加便于管道的安装与检修。
针对该游乐园排水系统的上述特点，在设置器具通气管时，各器具通气管由存水弯的出水端接出后，直接将器具后排水的排出管上升至一定高度，然后与主通气管汇合（有管井时一般是上升至便于检修的高度，无管井的墙体里一般要上升至吊顶高度后与主通气管汇合）。

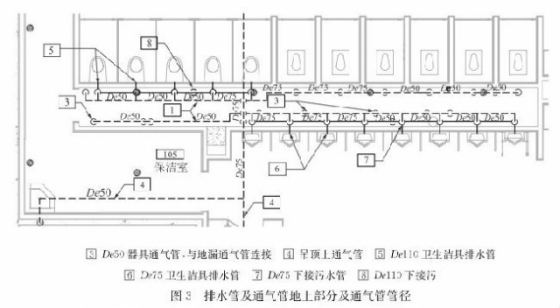

对于靠墙设置的洗手盆及拖布池，由于后面无管井，排水管直接下接至排水主干管，接出的通气管在墙体里上升至吊顶高度后汇合至主通气管。对于地漏，由于其后面无管井，其排水管直接连接到排水主干管上，接出的器具通气管先埋地走到墙体或管井后再上升与主通气管汇合，如图3所示。 但需要注意的是，器具通气管接出处与排水点的间距不宜过大，对于排水管管径为De75的地漏排水，其间距不超过1.5m，否则会影响通气效果。对于不同管径排水管其器具通气管接出距离的要求可以参2010CaliforniaPlumbingcode(2010加利福尼亚给排水标准）。
3器具通气管管径的确定

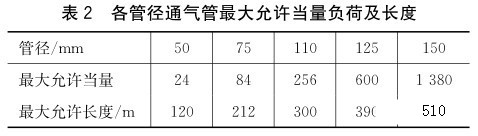

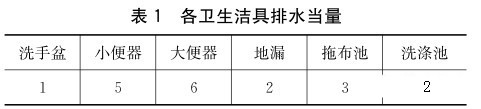

目前,《建筑给水排水设计规范》(GB50015-2003,2009年版）及《建筑给水排水设计手册》（第2版）中并未对器具通气管管径做出详细规定，仅规定了器具通气管的最小管径，当卫生洁具较多，各器具通气管需连成通气横支管、通气横干管及主通气立管时，其管径仅能依靠排水管管径及经验进行确定。该游乐园项目中，器具通气管管径的确定主要依据2010CaliforniaPlumbingCode（2010加利福尼亚给排水标准）。该标准首先对各卫生洁具的排水当量做出规定，详见表1；其次，对各种管径通气管的最大当量负荷及允许的最大长度详见表2。通过上述两个限制条件来确定各种类型通气管的管径，详见图3。
4结语
器具通气管是一种标准高、通气效果好的排水通气技术，目前国内项目很少采用器具通气技术，并且《建筑给水排水设计规范》（GB50015-2003,2009年版）及相关设计手册中对器具通气的规定也并不详细。
本文结合某大型游乐园项目对器具通气的设计方法及相关设计规定进行介绍，希望能够加深国内工程设计人员对器具通气的认识，为今后器具通气方式在国内项目中的应用提供借鉴。
