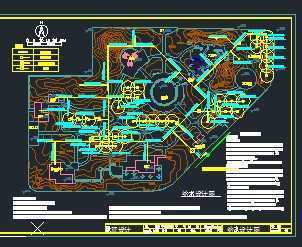

某小游园景观给排水系统施工图

介绍：一个小游园的给排水设计。排水设计说明:1、排水采用HDPE双壁波纹管，承插橡胶圈封口。2、雨水井采用∅700砖砌圆形雨水检查井，参见S211-28-5，道路雨水口采用边沟式单篦雨水口.绿地中雨水口采用平篦式单篦雨水口。3、排水工程应与土建工程密切配合，做好预埋、预留工作，施工安装参见给水、排水标准图集。4、雨水排入城市雨水系统,污水排入城市污水系统。5、管道开挖、基础作法参照上海市政工程管理局提供的更聚氯乙烯(UPVC)加筋管室外排水管道工程设计通用图集。6、雨水口连接管采用DN225HDPE双壁波纹管。
