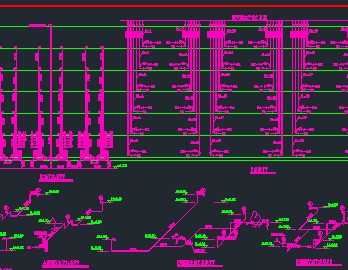

介绍： 本工程是某市的一栋六层住宅 设计范围：1．本设计范围包括红线以内的给水排水、消防等管道系统及小型给水排水构筑物。 2．室外总水表井至城市给水管和本工程最后一个污(雨)水检查井至城市污(雨)水检查井之间的管道由市政有关部门负责设计。 本工程设有生活给水系统、生活热水系统、生活污水系统、雨水系统、消火栓给水系统。 本工程给水系统直接由室外市政给水管网供水。 生活热水系统采用家用型太阳能热水器，一户一座，在天面集中设置。 本工程污、粪水采用分流制。粪水经化粪池处理后，排入市政污水管。所有污水、粪水排水立管仅设伸顶通气管。 屋面雨水采用87型雨水斗，阳台雨水采用普通排水地漏。雨水排水均采用外排水系统。屋面雨水经雨水斗和雨水管直接排至室外雨水检查井；阳台雨水经地漏和雨水管排至室外雨水排水明沟。室外地面雨水经雨水口，由室外雨水管汇集，排入雨水检查井。 消火栓给水系统：本工程为多层住宅。室内消火栓用水量为5L/s，室外消防水量为25L/s。本工程建筑屋面设消防水箱(有效容积:6m|)，满足火灾初期10min消防用水量的要求。室外设一套地上式消防水泵结合器与室内消火栓给水管网相连。 住宅楼梯间设2kg装的手提式干粉磷酸铵盐灭火器，灭火器的配置位置及数量详各层平面图。
