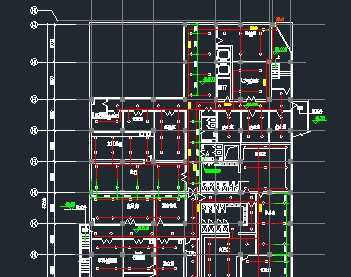

介绍： 某度假村工程酒店部分给排水及消防设计，设计范围包括：室内给排水管道及消防管道。本工程设有室内生活给水系统、生活热水系统、中水系统、生活排水系统、消火栓系统、自动喷水灭火系统、二氧化碳气体灭火系统、灭火器配置系统、游泳池池水循环净化系统。 图纸内容包括：1.给排水设备材料表2.游泳池设备材料表3.给排水及消防设计说明4.游泳池设计说明5.给水管道原理图6.酒店消防及自喷管道原理图7.酒店中心区域地下一层气体灭火平面图8.游泳池逆流工艺流程图9.游泳池设备管道平面图10.游泳池设备管道系统图11.游泳池管道平面图12.游泳池管道系统图13.泵房设计14.酒店－地下一层给排水15.酒店中心区域首层给排水平面图16.酒店中心区域夹层给排水平面图17.酒店中心区域71.9米给排水平面图18.酒店－地下一层喷淋19.酒店－夹层喷淋20.消防给水系统图21.给水系统图22.排水系统图23.热水系统图24.中水系统图
