某单位办公楼给排水系统施工图

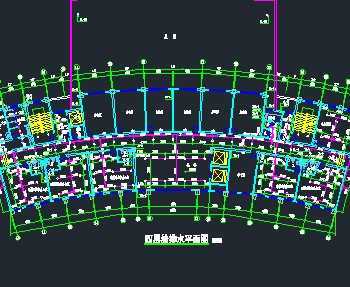

介绍：办公楼给排水设计，含说明、自动喷淋系统图、消火栓系统图、给排水系统图及各层给排水平面图。资料齐全。本工程师新建工程，位于XX县，为某县政府大楼主楼，整栋楼以大弧线为主，最大最大弧线长120.50米。总建筑面积为9486.35平米。总建筑高度为28.7建筑面积：1850平米。设计范围：红线内给排水、消防、等管道及小型给水排水构筑物。给水系统：生活给水系统、生活污水系统、雨排水系统、空调排水系统、消火栓给水系统、自动喷水灭火系统。排水污废合流。
