某33层商住楼给排水及消防系统施工图

  • 资料大小:2.6 MB
  • 运行环境:NT/2000/XP/2003/Vista
  • 资料语言:简体中文
  • 资料评级
  • 授权形式:资料共享
  • 更新时间:2012-10-20 08:33
  • 发布作者:⊙﹏⊙‖∣
  • 插件情况 无插件,请放心使用
  • 文件类型 RAR
  • 解压密码:gc5.com
  • 安全检测 瑞星 江民 卡巴斯基 金山

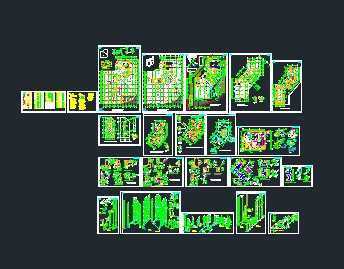

某33层商住楼给排水及消防系统施工图
介绍: (一)设计范围:室内给排水及消防设计。 (二)系统:本工程设有建筑给排水系统、消火栓给水系统、自动喷水灭火系统及建筑灭火器。 1.生活给水系统: 1)市政给水管网供水资用压力为0.30MPa。 2)本工程最高日用水量为358m/d,最大小时用水量为41.0m/h。 3)住宅给水系统分四个区:二层及二层以下由室外市政给水管网供给。三~十层为低区;十一~二十一层为中区;二十二层及二十二层以上为高区,由变频调速泵组供水。 2.排水系统:本工程室内±0.000以上污废水重力自流排入室外污水管,地下室废废水采用潜水排污泵提升至室外雨水管网。污水经化粪池处理后,排排入市政污水管。 3.消火栓给水系统: 1)本工程为三十二层一类综合楼。建筑高度99.0m。其室内消火栓用水量为40L/s,室外消防水量为30L/s,火灾延续时间3h。消防水箱设于B座屋顶,有效容为18m。 2)本工程设870m(包括消火栓水量756m、自动喷水水量108m)水池两座,加压水泵二台。室内设专用消火栓给水管网,室外设三套消防水泵结合器,分别与室内消火栓给水管网相连。 3)消火栓给水泵控制:消火栓给水泵两台,互为备用。火灾时,按动任一消火栓处启泵按钮或消防中心、水泵房处启泵按钮均可启动该泵并报警。泵启动后,反馈信号至消火栓处和消防控制中心。 4.自动喷水灭火系统: 1)本工程自动喷水用水量60L/S,火灾延续时间为1h。其中地下车库及商场部分按中危险II级,住宅部分按轻危险级设置。 2)本工程设二台自动喷水泵,互为备用。该泵运行情况应显示于消防中心和水泵房的控制盘上。 3)自动喷水系统平时管网压力由屋顶消防水箱维持,火灾时,喷头动 4)消防喷头位于风管下方或侧面时,采用68℃下垂型玻璃喷头,否则采用直立型喷头,喷头距顶板底为100mm。位于侧面时喷头上方应加集热板 5)室外设二套水泵结合器,与自动喷水泵出水管相连。 5.建筑灭火器:本建筑配置磷酸铵盐干粉灭火器,位置详平面图。
