厂房给排水施工图纸

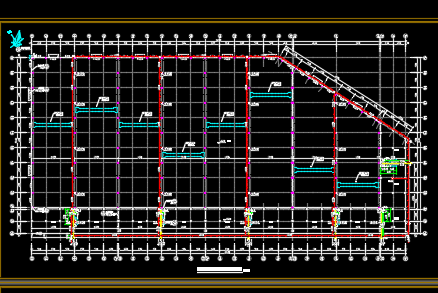

介绍：厂房给排水施工图纸包括一层给排水平面图、二层给排水平面图、卫生间给排水大样图及祥图、消火栓系统图 1.生活给水系统:本工程给水水源接自市政管网;甲方提供的市政管网水压为0.30MPa;最高日用水量:3.0m/d;最大时用水量为:0.33m/h,Kh=2.0;室内给水由室外给水管道直接供给. 2.最高日污水量为2.4m/d,室内生活污水排至室外污水检查井,汇集至化粪池经处理后排入城市市政污水管网. 3.雨水系统:采用成都地区暴雨强度公式2806(1+0.803lgP)/(t+12.8P ) ,重现期P=5年,降雨历时t=5分钟,雨水量为:40.7L/s,屋面雨水由管道收集后排至室外雨水沟,汇集后经小区雨水管道排入城市市政雨水管网,屋面雨水立管布置详建施.
