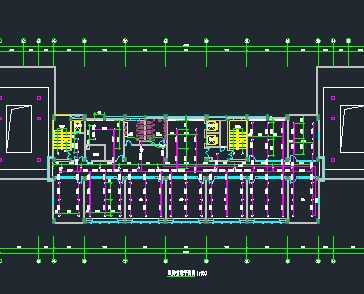

介绍： 本工程总建筑面积11900平方米,建筑高度：49.95米为二类高层建筑三、设计范围本设计范围包括红线以内的给水排水、消防等管道系统。四．管道系统：本工程设有生活给水系统、生活污水系统、雨水系统、消火栓给水系统、自动喷水灭火系统1．生活给水系统：1)．本工程生活用水一，二层由市政管网直接供给，三层以上由生活蓄水池通过生活供水机组供水.2．生活污水系统：1)．本工程污、废水采用分流制。室内+0.000以上污废水重力自流排入室外污水管.2)．污水经化粪池处理后，排入市政污水管。3．雨水系统：1)．屋面雨水采用重力式雨水排放系统2)．雨水设计重现期为2年，设计雨水量为38L/S.3)．室外地面雨水经雨水口，由室外雨水管汇集，排至市政雨水管。5．消火栓给水系统：1)．本工程室内消火栓用水量为20L/s，室外消防水量为20L/s。2)．本工程消防水源应保证两路市政管网供水.3)．本工程消防水池为240M，存储２H消火栓用水量，１H喷淋用水量．6．自动喷水灭火系统：1)．本工程设自动喷水灭火系统，按中危险级II级设计，灭火用水量26.54L/s。喷水强度：8L/min.m，作用面积160m.2).采用感温级别为68度的玻璃球吊顶型喷头.
