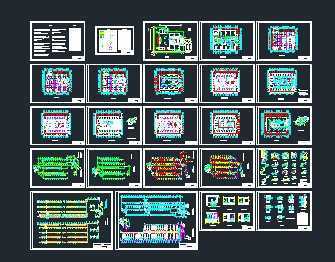

介绍： 本建筑共26层，其中地上25层，地下1层，属一类高层建筑，使用性质为宾馆。建筑总高度92.20m。 本工程设计内容包括：给水系统、热水系统、排水系统、消火栓系统、自喷系统。 该建筑最高日用水量为485.48m3/d，最高日最高时用水量为39.83m3/h。 热水系统分为两个区，热水高区与冷水高区相同，热水低区包括2、3层橱房，5至15层。两个区均由设在地下室的加热器（贮水罐）集中供水。 室内消防用水量44.3L/S，由消防水池和屋顶水箱联合供水。室外消防用水量30L/S由市政给水管网和消防水池联合供水。 图纸内容包括：1.设计说明及图纸目录2.主要设备及材料表3.总平面图4.地下室平面图5.一－二十五层平面图6.二十五层吊顶平面图7.屋顶平面图及高区水箱透视图8.中区及低区给水系统图9.高区给水系统图10.低区给水系统图11.喷淋及消防系统图12.排水系统图13.卫生间详图14.水泵房详图15.管道井详图
