某高层综合楼给排水及消防设计图

  • 资料大小:706 KB
  • 运行环境:NT/2000/XP/2003/Vista
  • 资料语言:简体中文
  • 资料评级
  • 授权形式:资料共享
  • 更新时间:2012-11-02 10:08
  • 发布作者:⊙﹏⊙
  • 插件情况 无插件,请放心使用
  • 文件类型 RAR
  • 解压密码:gc5.com
  • 安全检测 瑞星 江民 卡巴斯基 金山
某高层综合楼给排水及消防设计图

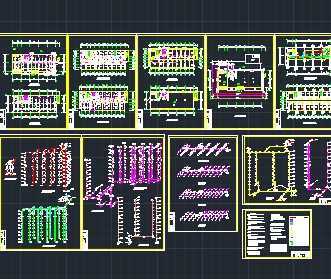

介绍: 本工程设计范围为生活给水系统、排水系统、消防系统、热水供应系统及雨水系统。 冷水系统采用分区给水方式,一至三层为低区,采用下行上给的干管敷设方式,由市政给水管网直接供水;四至十二层为高区,采用水池——水泵——水箱的联合供水方式,干管敷设方式为上行下给。 最大日用水量:高区135.74m3/d,低区9.19m3/d。 图纸内容包括:1.设计说明2.主要材料表3.一-十二层给排水平面布置图4.屋顶给排水及消防平面布置图5.各层消防给水平面布置图6.冷水系统图7.热水系统图8.排水系统图9.屋面雨水系统图10.各层自动喷淋平面图11.自动喷淋系统图12.消火栓给水系统图13.卫生间给排水大样图
点击进入下载 (需要 0 积分)
