某小区十一层住宅楼给排水系统施工图

  • 资料大小:550 KB
  • 运行环境:NT/2000/XP/2003/Vista
  • 资料语言:简体中文
  • 资料评级
  • 授权形式:资料共享
  • 更新时间:2012-09-27 09:56
  • 发布作者:╮(╯3╰)╭
  • 插件情况 无插件,请放心使用
  • 文件类型 RAR
  • 解压密码:gc5.com
  • 安全检测 瑞星 江民 卡巴斯基 金山

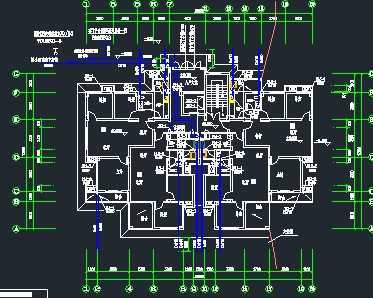

某小区十一层住宅楼给排水系统施工图
介绍: 一、1、本工程为某小区住宅楼,建筑面积3158m,建筑高度40.4m。十一层。 2、本专业设计包括生活给排水系统、消防栓系统等。 二、给水系统 1、本小区供水分别由引自市政管网的两条DN200给水管负担。管网水压值0.25MPa. 2、在本小区1#楼地下一层供水机房内设供本区各栋楼的生活给水加压系统。建筑供水分为高、低区两个系统,高区系统均采用无负压管网增压稳流供水设备供水。1#楼地下车内设250m消防水池,消防、喷淋加压泵均设于此。 3、低区给水系统负责四层以下建筑供水,由市政管网直接供水。 4、高区给水系统负责四层及以上建筑供水。 5、本住宅日设计供水能力为38.5m/d;最大小时用水量4.01m/h;日排水量为32.73m/d三、热水系统1、由各住户热水通过屋面集中太阳能供给。太阳能由专业公司设计、安装。四、污水系统1、生活污水单独排放,经过化粪池消化处理后,排入城市污水管网。2、本工程排水系统采用单立管排水系统,在三、七层设简易立管消能装置。五、雨水系统建筑设屋面雨水,外排水系统,详建施相关图纸。六、消防给水系统1、本建筑为二类住宅楼,消防给水设室内、室外消火栓给水系统。室内消防用水量为10L/S,室外消防用水量为15L/S,火灾延续时间计为2h。
