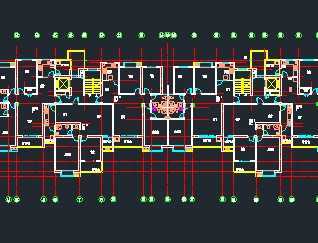

介绍： 1、生活给水：该建筑采用竖向分区供水方式，一～六层为下区，由室外市政给水管网直接供水，市政给水管网供水压力为0.30MPa，七～十一层为上区，由室外二次加压供水管网供给，一～六层水表设于室外水表井内,七～十一层水表设于电梯机房外水表箱内。 2、住宅最高日用水量:57.75m³/d，小时变化系数2.5,最大时用水量6.02m³/h。 3、本工程污、废水采用合流制。室内±0.000以上污废水重力自流排入室外污水管，经化粪池处理后排入市政污水管。 三、消防系统设计 1、本建筑根据《高层民用建筑设计防火规范》规定按二类高层建筑（≤50米）设计。 (1)用水量:室内消火栓用水量10升/秒,室外消火栓用水量15升/秒。 (2)水源：由室外消防泵房供给。 (3)本小区10#楼为17层，其屋面设有消防水箱贮存消防水量18.0m³。本建筑（6#楼）不再设消防水箱。火灾时，消火栓箱内的消防泵启动按钮可直接启动10#楼消火栓加压泵。消火栓加压泵也可在消防中心和泵房内控制启停。消火栓加压泵的运行情况显示于消防中心和泵房控制盘上。消火栓加压泵启动后在消火栓处用红色显示灯显示。消火栓采用成套组合产品,消火栓箱内均设SN65或SNJ65消火栓一套,所有消火栓均配铝质水枪QZ19型∅19，麻质水带25m。 (4)室外设有两套地上式消防水泵结合器，供消防车向系统供水。 2、手提式灭火器： 根据《建筑灭火器配置设计规范》（GB50140-2005)要求，本建筑易发生ABC类火灾，为中危险级。在每个消火栓箱旁放置两具手提式磷酸铵盐干粉灭火器MF/ABC3X2。 四、本图尺寸：标高以米计，其余均以毫米计。图中所注管道标高，均为管道中心标高。 五、管材及接口： 1、室内生活给水管：采用三型无规共聚聚丙烯(PP-R)管,热熔连接。 2、排水管道采用排水U-PVC塑料管，立管采用螺旋消音管道,立管采用滑动接头，横管承插粘接。排水管道上按《建筑排水硬聚氯乙烯管道技术规程》（CJJ/T29-98)的有关规定合理设置伸缩节。排水横支管与排水立管连接处采用45°斜三通。 3、消火栓给水管道采用热镀锌钢管，卡箍连接或法兰连接。 六、管道防腐及保温: 1、明设镀锌钢管刷银粉两道或调和漆两道(镀锌层被破坏部分及管道螺纹露出部分涂刷防锈漆一道、面漆二道)。 2、敷设在屋面的管道均采用超细玻璃棉管壳保温。保温厚度： 管径：DN20～DN40，厚度30mm;DN40～DN200，厚40mm 3、屋面水表后给水管束置于De100PVC管中，外加细玻璃棉保温，保温厚度30mm。 4、有保温层或隔热层的管道应先做防腐后做保温。 七、管道敷设： 1、给排水管道穿越楼板时应预留孔洞，管道安装完后将孔洞严密捣实，横管穿越防火分区隔墙时，在管道穿越防火分区隔墙或防火墙处两侧均应设阻火圈。排水立管周围应设高出楼板面设计标高40mm的阻火圈。De75的排水立管应选ZHQ-75A型阻火圈，De110的排水立管应选ZHQ-110A型阻火圈。 2、管道穿越钢筋混凝土墙、楼板、粱、基础时，应根据图中所注管道标高、位置配合土建工种预留孔洞或预埋套管。安装后应充填不透水的弹性材料。 3、管道穿越地下室、地下构筑物的外墙、屋面时，应设置防水套管。 八、阀门及附件： 1、给水系统内，阀门口径小于等于50的采用截止阀，大于50的采用蝶阀。 2、所有卫生器具及配件均采用国家准用合格产品及节水型产品。
