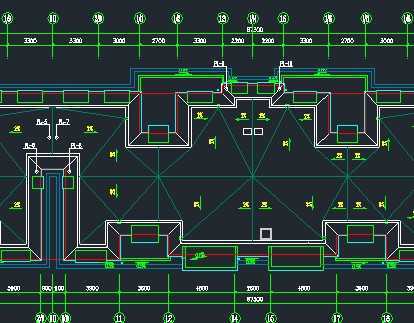

介绍： 本工程设有生活给水系统、生活污水系统、雨水系统、消火栓给水系统。 1．生活给水系统：1)．本工程最高日用水量为18.90m3/d，最大小时用水量为2.0m3/h。2)．小区给水管网供水压力为0.40MPa。从小区管网取水，在临近马路的位置主干管上接入DN100的进水管一条，并设水表计量。分别接至生活与消防给水系统。 2．生活污水系统：1)．本工程污、废水采用合流制。2)．所有污水经重力自流排至室外，再经化粪池初级处理后排至小区污水管网。污水管伸顶：斜屋面超出屋面0.3米。平屋面超出屋面2.0米。 3．雨水系统：1)．屋面雨水采用87型雨水斗。2)．屋面雨水均采用外排水系统，屋面雨水经雨水斗和雨水管排至市场内雨水沟。3)．地面雨水排至市场内的雨水沟，整个市场雨水分两路排入沿河路的市政雨水管。 4．消火栓给水系统：1)．室内消火栓用水量为10L/s，室外消防用水量为15L/S。2)．本工程距离水泵接合器15至40米范围内设室外地上消火栓一个，以满足室外消防用水。3)．室内消防给水管管径为DN100，竖管管径为DN80，水带长25m，充实水柱为7米。室外设DN100消防水泵接合器一套，系统所有检修阀门均为明杆。 5．移动式灭火器：1)．楼梯间设手提式干粉磷酸铵盐灭火器，数量详各层平面图。2)．灭火器的配置位置详各层平面图。
