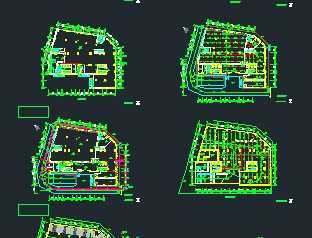

介绍： 设计依据 甲方提供的设计任务书 建筑专业提供的设计图纸 有关专业提供的设计条件 国家现行有关规范 (GB50045-95,GB50015-2003,GB50140-2005,GB50084-2001) 工程概况 本建筑是一个集商业,宾馆,住宅及配套设施为一体的综合性建筑.总建筑面积为29512.6平方米,建筑总高度为76.20m,属一类高层建筑. 设计范围 本建筑单体室内生活给水排水系统, 本建筑单体室内消防给水系统, 本建筑室外给排水管道由总图专业设计, 水源 在公园8号地下室设一消防储水池和一消防水泵房,消防水池储水容积为在大楼地下室设一生活水箱和生活给水泵房,设两套恒压变频给水设备. 本单体建筑室外消防栓由总图专业统布置.引两路市政供水,并形成环状,以保证大楼室外消防用水供给,室外消防水量由市政管.网提供.室外消防用水设计流量为q=30L/s.在大楼屋顶设一消防水箱,水箱容积为25立方米,有效储水量不小于18立方米, 生活冷水给水系统 本栋楼生活用水一至五楼由市政管网直接供给,其它楼层生活用水分成高低两个区.低区为六至十七层,十八至二十一层为高区,分别用一套恒压变频给水设备供水.供水压力分别为0.80Mpa和0.90Mpa. 市政管供水压力为0.32Mpa,本栋楼最高日生活用水量为248m3/d, 消火栓灭火给水系统 自动喷水灭火系统 灭火器系统
