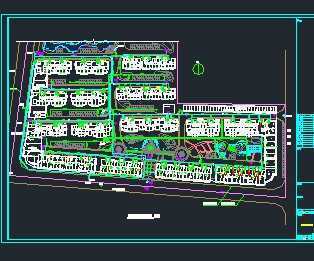

介绍： 江苏某高当小区综合管线图，深度施工图，内容详细。 设计依据 <<室外排水设计规范>>（GB50014-2006） <<室外给水设计规范>>（GB50013-2006） <<建筑给水排水设计规范>>GB50015-2003 <<高层民用建筑设计防火规范>>GB50045-952005 <<城市居住区规划设计规范>>GB50180-932002 <<建筑设计防火规范>>GB50016-2006 生活给水系统 1.多层住宅、地下室及小高层一层~六层生活给水由市政自来水直供，市政给水压力为0.30MPa。2.小高层七层及以上，由高区变频生活给水设备供水。变频供水设备及不锈钢生活水箱设于地下室内。 排水系统 本工程室内采用雨、污分流制；室外污水经埋地式污水处理装置处理后，排至市政污水管。雨水向北排至河道。 消防给水系统 1.本工程各楼合用一套消防加压设施,消防用水量按二类纯住宅楼计,消防系统用水量如下：室外消火栓系统用水量15L/S用水时间为2小时 室内消火栓系统用水量10L/S用水时间为2小时 自喷系统用水量30L/S用水时间为1小时
