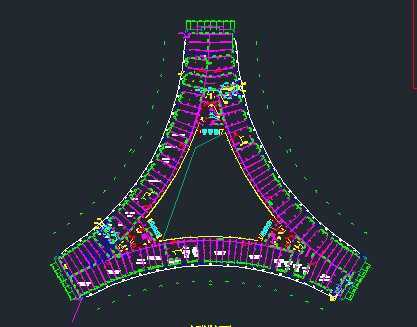

介绍： 部分设计说明：70000平方,建筑层数：12。本设计包括红线内的室内外给排水、消防灭火管道系统及灭火器的配置设计，重力雨水由建筑专业设计，空调循环水由暖通专业设计。 二、给排水设计说明：室外总水表井与城市给水管之间的连接管段超出红线的部分以及红线内最后一个雨污检查井以外的雨污管道由有关部门负责设计。 （三）、给排水系统 本工程设有室内给水系统、污废水排水系统、屋面虹吸雨水系统、消火栓系统、自动喷淋系统、水炮灭火系统，并配置灭火器。 1、给水系统： （1）、市政给水管网供水压力为0.2~0.3MPa。 （2）、本工程最高日用水量为598米³/日，最大小时用水量为77.1米³/小时。 （3）、给水系统分三个区： a、地下一层至二层为低区，由市政管网直接供水； b、三层至七层为中区，采用储水箱--变频调速水泵经减压阀供水； c、七层以上为高区，采用储水箱--变频调速水泵供水； （4）、地下室设一个容积为30米³的生活水箱，供应高中区生活用水；以及两座容积分别为360米³和440米3的消防水池（相互连通），其中消防用水676米³，空调用水80米³，绿化用水44米³，梯间屋面设一个容积为18米³的消防水箱。 （5）、生活给水设有一组变频调速恒压供水设备，包括三台泵和一个气压罐。由远传压力表（设在泵房内）将管网压力信号反馈至变频柜控制水泵运行。管网恒定压力设置为0.70MPa。 （6）、空调用水设有一组变频调速恒压供水设备，包括二台泵。由远传压力表（设在泵房 内）将管网压力信号反馈至变频柜控制水泵运行，其恒定压力设置为0.68MPa。 2、污水系统 （1）、本工程采用污废合流制。室内±0.000以上污废水重力自流排入室外污水管，地下室污废水采用潜水泵提升至室外污水管。 （2）、含油废水经过室外隔油池除油后排入市政污水管。污水经化粪池处理后排入市政污水管。 （3）、PL-1、PL-5、PL-6、PL-17卫生间排水立管设专用通气管，每隔二层设结合通气管与污水立管相连；其它仅设伸顶通气管。地下二层污水集水池设通气管。 3、屋面虹吸雨水系统 17.7米及50.45米标高屋面雨水采用虹吸式排水系统。17.7米屋面雨水设计重现期为50年，降雨强度为q5＝6.04升／秒·100米²；50.45米标高屋面雨水设计重现期为10年，降雨强度为q5＝4.74升／秒·100米²。屋面汇水面积共6240米²，采用9个TY56雨水斗和12个TY90雨水斗。 4、消火栓系统 （1）、本工程按一类高层建筑进行消防给水设计。室内消火栓用水量按40升/秒设计，室外消火栓用水量按30升/秒设计。 （2）、室外从银湖中路及金山大道市政给水管上各引一条DN200给水管，在红线内形成环状管网，除保证平时生活用水外，火灾时将保证室外消防用水。设8个SS100室外消火栓以满足室外消防用水。 （3）、地下室设两座容积分别为360米³和440米³的消防水池（相互连通），消火栓水泵两台。梯间屋顶设一个容积为18米³的消防水箱。 （4）、室内消火栓系统竖向为一个区，由地下泵房的两台XBD8/40-75水泵供水 （Ｑ＝40升／秒，H=80米，N=75KW,一用一备）。为了保证火灾初期消防用水，在梯间屋顶设有消防水箱。 （5）、室外设SQ100水泵接合器三套与室内消火栓环网连接，分别设于南立面的两侧，并在其附近设室外消火栓。 （6）、消火栓给水泵控制：消火栓泵两台，一用一备；火灾时按下任何一处消火栓启泵按钮或消防控制中心、水泵房处启泵按钮均可启动该泵并报警；泵启动后，反馈信号至消火栓处和消防控制中心。5、自动喷淋系统： （1）、本工程除电气设备用房、档案库等不宜用水扑救的房间外均设有闭式湿式喷水灭火系统，其中有精密仪器实验室的防火分区采用预作用喷淋系统。 （2）、自动喷水系统按中危险Ⅱ级设计，喷水强度为8升／分·米²,作用面积160米²，系统设计流量28升／秒。 （3）、喷淋系统竖向为一个区，由设在地下泵房的两台XBD10/30-55水泵供水（Ｑ＝30升／秒，H=100米，N=55KW,一用一备）。为了保证顶部初期消防水压，在屋顶消防水箱旁设有一套ZW(W)-I-Z-0.1消防增压稳压设备增压，含SQW1000×0.6隔膜式气压罐一套及两台25LGW3-10×3水泵（Ｑ＝3米3／时，H=30米，N=1.1KW,一用一备）。室外设两套SQ100消防水泵接合器，分别设于南立面的两侧，并在其附近设室外消火栓。每个楼层、每个防火分区设水流指示器。 （4）、自动喷淋系统平时管网压力由屋顶消防水箱和增压设备维持。当湿式系统喷头动作时，水流指示器同时动作，并且向消防控制中心指示着火区域位置，此时湿式报警阀处的压力开关动作自动启动水泵，并向消防控制中心报警。当预作用系统探测器动作时，报警控制器开启电动排气阀组泄压，同时开启电磁阀使预作用报警阀打开，水流指示器动作，此时报警阀处的压力开关动作自动启动水泵，并向消防控制中心报警。 （5）、厨房采用93℃闭式玻璃球喷头，其它地方采用68℃闭式玻璃球喷头，湿式系统有吊顶处采用下垂型，无吊顶处采用直立型；预作用系统喷头采用干式下垂型或直立型。 6、水炮灭火系统： 中庭净空高度大于8米，采用水炮灭火系统。采用临时高压给水系统。选用PSDZ20-LA552自动消防炮，流量20升／秒，射程50米，入口工作压力0.8MPa。由地下泵房的两台XBD10/40-75水泵供水（Q=40升／秒，H=100米，N=75KW，一用一备）。室外设三套SQ100消防水泵接合器，设于大楼的北偏东侧，并在其附近设室外消火栓。系统与高位消防水箱连接。 7、灭火器： 灭火器配置按中危险级设计，最大保护距离为20米，每个消火栓箱内设MF3手提式磷酸铵盐干粉灭火器两具。
