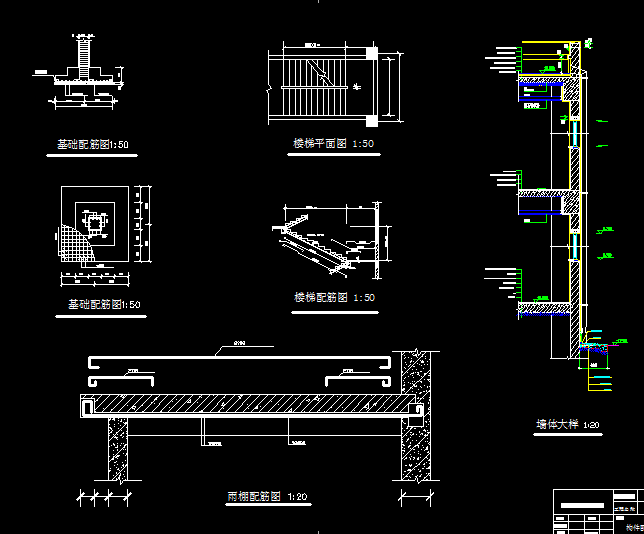

介绍： 本工程为 学院主校区建筑馆，总长89.27米，宽58.2米，总高24.5米。此建筑包含建筑学院馆和合班教室两部分，总建筑面积约16100平方米。东侧为建筑学院，共五层，标准层高3.6米，西侧为合班教室，主体部分五层，标准层高4.2米，局部设半地下室，安排计算机中心，并采用井字格梁。上部结构均为全现浇的钢筋混凝土框架结构。 此工程场地为二类第一组，结构抗震等级为三级，混凝土强度取C30 。填充墙墙体为200厚加气混凝土块，门为木门，门洞尺寸为单门0.9m×2.7m，双门1.5m×2.7m，窗为塑钢窗，洞口尺寸为2.1m×1.8m，楼板厚度取100mm，梁截面按梁跨度的1／12—1／8估算，标准柱（除合班教室楼梯部分及沉降缝的走廊部分外）的截面尺寸均采用600mm×600mm。每人需取一榀框架进行手工计算：首先要选取楼面、屋面等部分的做法，进行重力荷载代表值的统计，而后是框架侧移刚度的计算，水平荷载作用下框架结构的内力和侧移计算。之后还要做竖向荷载作用下框架结构的内力计算，进行横向框架梁、柱的内力组合，接着便可以截面设计：框架梁、框架柱正截面纵筋的配置，斜截面箍筋的配置，以及楼板内纵筋的配置。罕遇地震下弹塑性变形还需要验算，最后是楼梯、基础、雨硼等细部构件的计算配筋。这些计算完成后就可以在微机上利用CAD画图,利用PKPM建模,直至出图。每人至少要完成六张A1的图纸。 本建筑的创新点在于两部分均设天井庭院；西侧设半地下室，并采用井字梁格的型式；东侧地基为阶梯型，基础采用联合基础；东门以上墙体为玻璃幕墙，房间均为外廊式；屋顶排水为女儿墙外排水，设一定数量的雨水管。 经过几个月日日夜夜的忙碌，终于看到了自己丰硕的成果，将老师布置的设计任务圆满完成。这次设计对于我是一次重大的挑战，也是一次难得的锻炼。它将我们大学四年学到的知识融汇到了一起，应用到了实践中，是每个同学一生中难得的宝贵财富。 0.绪论-----------------------------------------------------5 1.工程概况-------------------------------------------------5 1.1建筑规模及功能要求-----------------------------------------------5 1.2气象资料---------------------------------------------------------6 1.3本地地震基本烈度及加速度-----------------------------------------6 2结构布置及计算简图---------------------------------------6 3重力荷载计算---------------------------------------------6 3.1 屋面及楼面的永久荷载标准值--------------------------------------6 3.2.屋面及楼面可变荷载标准值----------------------------------------7 3.3.梁、柱重力荷载计算----------------------------------------------7 3.4.重力荷载代表值计算----------------------------------------------8 4．框架侧移刚度计算---------------------------------------9 5．横向水平荷载作用下框架结构的内力和侧移计算-------------10 5．1．横向自振周期计算----------------------------------------------10 5．2. 水平地震作用及楼层地震剪力计算--------------------------------11 5．3. 水平地震作用下的位移验算--------------------------------------12 5．4.水平地震作用下框架内力计算-------------------------------------12 6．竖向荷载作用下框架结构的内力计算-----------------------13 6．1横向框架内力计算-----------------------------------------------13 6．2．横向框架内力组合----------------------------------------------21 7．截面设计-----------------------------------------------28 7．1．框架梁--------------------------------------------------------28 7．2．框架柱--------------------------------------------------------31 7．3．板的计算------------------------------------------------------35 8．罕遇地震作用下的弹塑性变形验算-------------------------36 8．1．罕遇地震作用下的楼层剪力--------------------------------------36 8．2．楼层受剪承载力计算--------------------------------------------36 8．3．薄弱层弹塑性层间变形验算--------------------------------------39 9．楼梯的计算---------------------------------------------39 9．1．楼梯板计算----------------------------------------------------39 9．2．平台板计算----------------------------------------------------40 9．3．平台梁的计算--------------------------------------------------41 10.雨篷的计算---------------------------------------------42 10．1．柱的计算-----------------------------------------------------42 10．2．梁的计算-----------------------------------------------------42 10．3．板的计算-----------------------------------------------------44 11．基础的计算--------------------------------------------47 11．1基底面积的确定------------------------------------------------47 11．2．基础底板厚度-------------------------------------------------47 11．3．基础底板配筋-------------------------------------------------48 11．4．最大弯矩作用下的基础验算-------------------------------------48 11．5．基础受冲切承载力验算-----------------------------------------49 11．6．基础梁的计算-------------------------------------------------49 参考文献-----------------------------------------------------------50 附件1设计成果----------------------------------------------------51 附件2计算机应用--------------------------------------------------51 附件3英译汉原文和译文-------------------------------------------51
