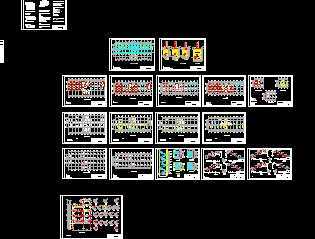

某框架结构办公楼结构施工毕业设计(CAD图、施组)
介绍: 2.2.1建筑设计概况 本工程为多高层办公楼,建筑总面积为2340m2,办公楼层数为四层,建筑长宽高为48m×12m×18m。 本工程门窗采用推拉塑钢窗及木门,内墙装饰为混合砂浆抹灰,天花水泥砂浆抹灰,楼地面采用水磨石楼地面,外墙水泥砂浆抹灰并刷灰白色涂料,墙裙采用釉面砖,屋面采用屋面高聚物改性沥青卷材防水屋面。 2.2.2结构设计概况 本工程结构形式为钢筋混凝土框架结构,使用年限为50年,抗震设防烈度为6度,防火等级为二级,结构的安全等级为二级。基础采用现浇混凝土阶梯形独立基础,基础埋深为1.8m,设计等级为丙级。 主要结构材料: 一、混凝土强度等级:独立柱下基础采用C25混凝土;柱、梁采用C30混凝土;板混凝土等级为C25. 二、钢筋选用HPB235级钢筋(φ-fy=210N/mm2),HRB335级钢筋(Φ-fy=300N/mm2)。 三、砌体:全部墙体采用MU10强度180mm厚空心砖,M5水泥砂浆砌筑。 2.3建设地点的特征 1、水文地质条件:天地质持力层为粘土,孔隙比为e=0.8,液性指数IL=0.90,场地覆盖层为1.0M,场地土壤属Ⅱ类场地土。地基承载力为190kpa。自然地面-10m以下可见地下水。 2、气象条件:基本风压0.75kN/m2,地面粗糙度C类。主导风向:夏季东南风、冬秋季西北风。 办公楼是公共建筑,其规范要求比较严格,能体现出结构设计很多重要的方面。选择办公楼设计,即要注意先进性,又要从广西的实际情况出发,在满足使用要求的前提下,综合考虑安全可靠、经济合理、施工方便等因素,从而掌握办公楼设计的基本原理,妥善解决其功能关系,满足使用要求。 在结构布置的过程中,结构布置要使荷载传递直接、受力明确,并按强度和刚度要求初步确定构件的截面尺寸,构件类型和尺寸规格尽可能少,在结构布置的基础上深入考虑在竖向荷载和水平荷载作用下,结构体系之间协同工作的程度,合理地确定结构或构件的计算简图。还需考虑整个建筑物在平面和竖向上是否需要采用构造措施,以保证整个建筑物及其某些薄弱部位在平面和竖向上的刚度及整体性。在结构布置的基础上,深入考虑在竖向荷载和水平荷载的作用下,结构体系之间协同工作的程度,通过必要的计算和结构处理,使结构构件及其连接的节点满足强度、刚度和裂缝宽(或抗裂度)的要求,并符合现行设计规范、满足国家强制性条文,最终把结构布置和构件设计准确地反映到施工图中。
