钢筋混凝土单向板肋梁楼盖课程设计

  • 资料大小:442 KB
  • 运行环境:NT/2000/XP/2003/Vista
  • 资料语言:简体中文
  • 资料评级
  • 授权形式:资料共享
  • 更新时间:2014-04-03 09:38
  • 发布作者:张进沐沐
  • 插件情况 无插件,请放心使用
  • 文件类型 RAR
  • 解压密码:gc5.com
  • 安全检测 瑞星 江民 卡巴斯基 金山
钢筋混凝土单向板肋梁楼盖课程设计

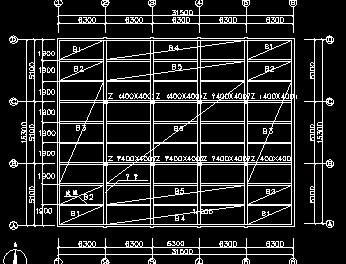

介绍: 1.设计资料   某多层厂房采用钢筋混凝土现浇单向板肋梁楼盖,其中三层平面图如图所示,楼面荷载、材料及构造等设计资料如下: (1)楼面活荷载标准值或(、、); (2)楼面面层用20mm厚水泥砂浆抹面(),板底及梁用15mm厚石灰砂浆抹底(); (3)混凝土强度等级采用 C20、 C25或C30,钢筋采用HPB235、HRB335或HRB400;   (4)板伸入墙内120mm,次梁伸入墙内240mm,主梁伸入墙内370mm;柱的截面尺寸b×h=350 mm×350mm (或 400 mm×400 mm或自定)。 2.设计内容和要求  (1)板和次梁按考虑塑性内力重分布方法计算内力;主梁按弹性理论计算内力,并绘出弯矩包络图。 (2)绘制楼盖结构施工图   1.楼面结构平面布置图(标注墙、柱定位轴线编号和梁、柱定位尺寸及构件编号).(比例1:100~1:200);   2.板模板图及配筋平面图(标注板厚、板中钢筋的直径、间距、编号及其定位尺寸)(比例1:100~1:200);   3.次梁模板及配筋图(标注次梁截面尺寸及几何尺寸、钢筋的直径、根数、编号及其定位尺寸)(比例1:50,剖面图比例1:15~1:30);   4、梁材料图、模板图及配筋图(按同一比例绘出主梁的弯矩包络图、抵抗弯矩图、模板图及配筋图),(标注主梁截面尺寸及几何尺寸、钢筋的直径、根数、编号及其定位尺寸);(比例1:50,剖面图比例1:15~1:30); 5.在图中标明有关设计说明,如混凝上强度等级、钢筋的种类、混凝土保护层厚度等。 (3)计算书   要求计算准确,步骤完整,内容清晰。 3.课程设计目的   (1)了解单向板肋梁楼盖的荷载传递关系及其计算简图的确定; (2)通过板及次梁的计算,熟练掌握考虑塑性内力重分布的计算方法; (3)通过主梁的计算,熟练掌握按弹性理论分析内力的方法,并熟悉内力包罗图和材料图的绘制方法; (4)了解并熟悉现浇梁板的有关构造要求; (5)掌握钢筋混凝土结构施工图的表达方式和制图规定,进一步提高制图的基本技能;
