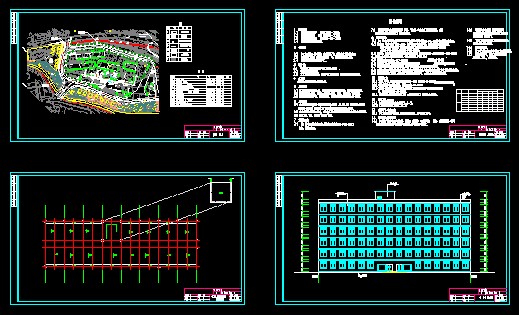

介绍： 某办公楼毕业设计全套，计算书，建筑图，结构图~前期材料包括文献综述等哦~ 本设计为政府办公楼。占地面积723m2，建筑面积4374m2。主要进行建筑方案设计、结构设计及施工组织设计。采用框架结构，主体为六层，上人屋面顶棚一层。本地区抗震设防烈度为7度，场地类别为II类场地，基本风压0.40KN/M。楼﹑屋盖均采用现浇钢筋混凝土结构。 建筑方案设计主要根据任务书要求，结合建筑物使用功能，防火疏散要求及建筑人性化进行建筑方案设计。一、进行功能分区；二、进行空间组合；三、绘制建筑施工图。 结构设计简而言之就是用结构语言来表达所要表达的东西。结构语言就是从建筑及其它专业图纸中所提炼简化出来的结构元素，包括基础、墙、柱、梁、板、楼梯、大样细部图等等。然后用这些结构元素来构成建筑物或构筑物的结构体系，包括竖向和水平的承重及抗力体系，再把各种情况产生的荷载以最简洁的方式传递至基础。在结构设计中，作者根据经验公式先进行梁、板、柱的截面尺寸估算，再查相关规范确定恒荷载、活荷载、风荷载、地震作用。通过二次弯矩分配法、D值法、底部剪力法进行相关荷载的计算，确定最不利组合，确定现浇板、框架梁、柱可能出现的最大内力，从而进行截面验算和配筋计算。 施工组织设计就是根据项目建设的特点，结合具体的自然环境条件、技术经济条件和现场施工条件，研究施工项目的组织方式、施工方案、进度计划、资源配置、施工平面设计等施工规划设计方案，从而能高效低耗地完成建设项目的施工任务，以保证施工项目的质量、工期、造价目标的实现。 摘 要 ………………………………………………………………………………………………Ⅰ ABSTRACT…………………………………………………………………………………………Ⅱ 1 工程概况 …………………………………………………………………………………………1 1.1 设计概况 ………………………………………………………………………………………1 1.1.1 建设项目名称 …………………………………………………………………………1 1.1.2 建设地点 ………………………………………………………………………………1 1.1.3 设计资料 ………………………………………………………………………………1 1.2 结构沉重方案选择 ……………………………………………………………………………1 1.3 主要构件选型及尺寸初步估算 ………………………………………………………………2 1.3.1 主要构件选型 …………………………………………………………………………2 1.3.2 梁﹑板、柱截面尺寸估算 ……………………………………………………………2 2 板的计算 …………………………………………………………………………………………4 2.1 板的截面有效高度 ……………………………………………………………………………4 2.2 板荷载的确定 ………………………………………………………………………………4 2.2.1 楼面板的荷载 ………………………………………………………………………4 2.3 板的内力计算 …………………………………………………………………………………5 2.3.1 楼面板的计算 ………………………………………………………………………6 2.3.2 楼板配筋计算………………………………………………………………………7 3 次梁的计算 ……………………………………………………………………………………8 3.1 正截面计算 …………………………………………………………………………………8 3.1.1 次梁的计算简图 …………………………………………………………………8 3.1.2 荷载的确定 ………………………………………………………………………8 3.1.3 内力计算及钢筋的配置 …………………………………………………………8 3.2 斜截面计算 …………………………………………………………………………………9 4 框架的计算 …………………………………………………………………………………11 4.1 框架计算简图的确定 ………………………………………………………………………11 4.2 梁柱线刚度计算 …………………………………………………………………………12 4.3 荷载的确定 ………………………………………………………………………………13 4.3.1 恒载 ………………………………………………………………………………13 4.3.2 活载 ………………………………………………………………………………16 4.4 竖向恒载作用下框架受荷总图 …………………………………………………………16 4.4.1 竖向恒载作用下框架受荷总图 …………………………………………………16 4.5 框架梁柱内力计算 …………………………………………………………………………19 4.5.1 框架梁柱弯矩的计算 ……………………………………………………………19 4.6 风荷载作用下的弯矩计算 ………………………………………………………………26 4.6.1 风荷载标准值的计算 ……………………………………………………………26 4.6.2 风荷载作用下框架的内力计算 ………………………………………………………27 4.6.3 风荷载作用下的内力图 …………………………………………………………29 4.6.4 风荷载作用下框架的侧移验算 …………………………………………………30 4.7 水平地震作用计算 ………………………………………………………………………31 4.7.1 荷载的确定 ………………………………………………………………………31 4.7.2 地震作用的计算 …………………………………………………………………31 4.8 框架的内力组合 ……………………………………………………………………36 4.8.1 框架梁的内力组合 ………………………………………………………………36 4.8.2 框架柱的内力组合 ………………………………………………………………37 4.9 框架梁的配筋计算 ………………………………………………………………………39 4.9.1 AB跨一层梁 ……………………………………………………………………39 4.9.2 BC跨一层梁 ……………………………………………………………………41 4.10 框架柱的配筋计算 ………………………………………………………………………42 4.10.1 正截面计算 ……………………………………………………………………42 4.10.2 斜截面的计算 …………………………………………………………………44 5 楼梯的计算 …………………………………………………………………………………45 5.1 梯段板的设计 ……………………………………………………………………………45 5.1.1 梯段板数据 ………………………………………………………………………46 5.1.2 确定板厚 …………………………………………………………………………46 5.1.3 荷载计算 …………………………………………………………………………46 5.1.4 内力计算 …………………………………………………………………………46 5.1.5 配筋计算 …………………………………………………………………………47 5.2 平台板设计 …………………………………………………………………………………47 5.2.1 确定板厚 …………………………………………………………………………47 5.2.2 荷载计算 …………………………………………………………………………47 5.2.3 内力计算 …………………………………………………………………………48 5.2.4 配筋计算 …………………………………………………………………………48 5.3 平台梁设计 …………………………………………………………………………………48 5.3.1 确定梁尺寸 ………………………………………………………………………49 5.3.2 荷载计算 …………………………………………………………………………49 5.3.3 内力计算 …………………………………………………………………………49 5.3.4 配筋计算 …………………………………………………………………………49 6 基础设计 ……………………………………………………………………………………51 6.1 地基承载力特征值fa ……………………………………………………………………51 6.2 初步选择基底尺寸l,b……………………………………………………………………51 6.3 验算持力层底基承载力 …………………………………………………………………51 6.4 计算基底净反力 …………………………………………………………………………52 6.5 抗冲切验算 ………………………………………………………………………………52 6.5.1 柱边基础截面抗冲切验算………………………………………………………52 6.5.2 变阶处抗冲切验算 ……………………………………………………………53 6.6 配筋计算 …………………………………………………………………………………53 7 施工组织编制说明 …………………………………………………………………………56 7.1总述 …………………………………………………………………………………………56 7.2编制依据 ……………………………………………………………………………………56 8 工程概况 ……………………………………………………………………………………57 8.1本期施工内容 ………………………………………………………………………………57 8.1.1 主体结构部分 ………………………………………………………………………57 8.1.2 装饰部分 ……………………………………………………………………………57 8.1.3安装部分 ……………………………………………………………………………57 8.2工程特点及现场施工条件 …………………………………………………………………57 9 施工目标及组织措施 ………………………………………………………………………57 9.1施工组织目标 ………………………………………………………………………………58 9.2组织措施 ……………………………………………………………………………………58 9.2.1设置组织机构的目的 ………………………………………………………………58 9.2.2组织机构体系 ………………………………………………………………………58 9.2.3组织机构要点说明 …………………………………………………………………58 10 施工准备 ……………………………………………………………………………………59 10.1施工现场平面布置 …………………………………………………………………………59 10.1.1临时设施 ……………………………………………………………………………59 10.1.2材料加工及堆放场地 ………………………………………………………………60 10.1.3大门 …………………………………………………………………………………60 10.1.4硬地化 ………………………………………………………………………………60 10.1.5现场排水系统 ………………………………………………………………………60 10.2施工用电计划 ………………………………………………………………………………60 10.3施工用水计划 ………………………………………………………………………………60 10.4技术准备 ……………………………………………………………………………………61 11 施工部署及主要施工工艺方法 ……………………………………………………………61 11.1主体结构工程 ………………………………………………………………………………61 11.1.1基础土石方工程 ……………………………………………………………………61 11.1.2垂直运输机械 ………………………………………………………………………61 11.1.3钢筋工程 ……………………………………………………………………………61 11.1.4模板工程 ……………………………………………………………………………63 11.1.5脚手架工程 …………………………………………………………………………64 11.1.6混凝土工程 …………………………………………………………………………65 11.1.7防水工程 ……………………………………………………………………………67 11.2装饰工程 …………………………………………………………………………………71 11.2.1抹灰工程 ……………………………………………………………………………71 11.2.2乳胶漆墙面施工 ……………………………………………………………………71 11.2.3卫生间施工 …………………………………………………………………………72 11.2.4门窗安装 ……………………………………………………………………………72 11.2.5楼面地砖 ……………………………………………………………………………73 11.2.6栏杆 …………………………………………………………………………………74 11.3安装工程 …………………………………………………………………………………74 11.3.1给排水分部安装 ……………………………………………………………………74 11.3.2电器分部安装 ……………………………………………………………………77 12 施工进度计划 …………………………………………………………………………78 12.1总进度计划 ……………………………………………………………………………78 12.1.1施工组织原则 ………………………………………………………………………78 12.1.2施工组织安排 ………………………………………………………………………78 12.2总体工期安排 …………………………………………………………………………78 12.3施工总进度网络图 ……………………………………………………………………78 13 各种资源计划 ……………………………………………………………………………79 13.1主要施工机械安排计划……………………………………………………………………79 13.2主要材料进场计划…………………………………………………………………………80 13.3劳动力安排计划……………………………………………………………………………80 14 质量保证措施 ……………………………………………………………………………81 14.1质量管理措施 ……………………………………………………………………………81 14.2 质量技术措施及质量保证措施 …………………………………………………………81 14.2.1主体结构工程 ………………………………………………………………………81 14.2.2装饰工程 ……………………………………………………………………………83 14.2.3安装工程 ……………………………………………………………………………84 15 安全文明施工措施 ………………………………………………………………………84 15.1安全管理措施 ……………………………………………………………………………84 15.2 安全技术措施 ……………………………………………………………………………85 15.3 保证文明施工的措施 ……………………………………………………………………86 15.4 环境保护措施 ……………………………………………………………………………86 16 保证工期、减少噪音的措施 ……………………………………………86 16.1保证工期的措施 ………………………………………………………………………86 16.2 减少噪音措施 …………………………………………………………………………87 17 回访保修措施 ……………………………………………………………………………87 附录一：工程质量检查程序流程图 …………………………………………………………88 附录二：施工现场质量保证体系 ……………………………………………………………89 附录三：质量工作组织保证体系 ……………………………………………………………90 附录四：安全管理体系…………………………………………………………………………91 附录五：施工大临设施及主要周转材料计划………………………………………………92 结束语 …………………………………………………………………………………………93 参考文献……………………………………………………………………………………………94 致谢 ………………………………………………………………………………………………95 建筑面积在4374平方米，层高为3.6m，办公楼采用内廊式。其各层楼的具体布置见图纸。 地质水文资料：根据工程地质勘测报告，拟建场地地势平坦，表面为平均厚度2.44m左右的素填土，承载力的特征值为60kPa,以下为1.4m-4.20m左右的含砾粉质粘土层，承载力的特征值为120kPa，再下面为较厚的垂直及水平分布比较均匀的灰岩，其承载力的特征值为250kPa，可作为天然地基持力层。钻孔揭露深度内未见有地下水,勘察场地周围无地表水体，不存在地下水对建筑物的影响。 气象资料：全年主导风向：偏南风 夏季主导风向，常年降雨量为：350mm，时间是5—7月，基本风压为：0.4kN/m2（Ⅱ类二组） 抗震设防要求：抗震等级七度 底层室内主要地坪标高为±0.000，室外-0.450
