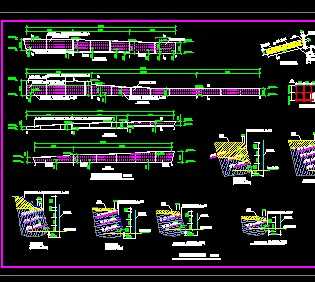

某基坑支护工程设计图

介绍： 1、图中尺寸除注明外，均以毫米计。2、本设计为动态设计，施工时须及时反馈开挖现场情况，保持与设计人员联系，便于设计人员根据现场情况进行调整。 3、E-F、J-A段为薄层白云岩切向坡，A-B-C-D-D段边坡为反向坡，采用岩石喷锚支护时开挖支护坡度为75°;F-G-H-I-J段边坡为顺向坡，采用岩石喷锚支护时开挖支护坡度≤岩层倾角72°，以避免形成滑移体。 4、本基坑支护工程为临时性支护工程，具备放坡条件时，各段优先采用坡率法施工，没有条件采用坡率法的区段，采用岩石喷锚支护。 5、坡率法：土层开挖放坡倾角≤35°，岩层开挖放坡倾角≤55°，对坡面素喷100厚的C20杦进行封闭。
