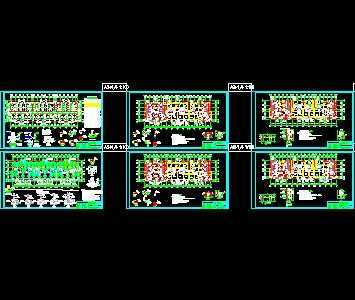

某多层住宅结构施工图

介绍：本工程采用预应力混凝土管桩(PHC)，预应力混凝土管桩选用国标图集《预应力混凝土管桩》(03SG-409),管桩桩径，桩长见表一，桩尖类型为十字型。未注明的桩顶标高均为(相对室外地坪-1.150米)，桩数总数为181根。桩的安全等级为二级。桩基施工采用锤击法或静压法施工，原则以桩长为主（桩端进入持力层深度>3m)，以贯入度为辅收锤.最后10击贯入度不大于2cm，预制桩的制作按图集03SG409。本工程桩端持力层选择《岩土工程勘察报告》中的第^C5^C层粉质粘土夹碎石层，有效桩长暂定15m左右，单桩竖向承载力特征值见表一，并以现场试桩得到的最后三阵贯入度来控制。本工程试桩作为工程桩使用，不得压坏，试桩过程中如出现异常情况应及时通知设计单位共同研究处理措施。
