18层框筒结构五星级酒店结构施工图纸

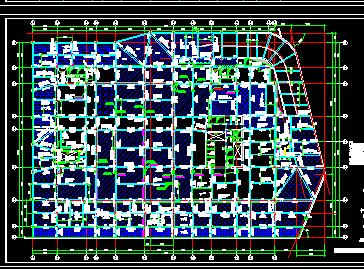

介绍： 18层框筒结构五星级酒店结构施工图纸包括基础平面布置图、基础结构详图、柱平面布置图、柱脚锚栓布置图、梁布置图、板配筋图、屋面檩条布置图、节点详图、结构设计总说明等本工程为五星级酒店，工程地下二层，地上十八层。地下为设备及功能用房，地上为酒店客房及配套用房。地下二层、地下一层层高分别为5.10米、5.85米。地上一~四层层高分别为7米、6米、7米、6米，其他层均为3.8米，另有一设备转换层层高2.15米。屋面标高为83.950米。主楼为框架核心筒结构体系，基础形式：主楼平板式筏基，裙房采用独立柱基加防水板。本工程地下建筑面积为0.65万平米，地上建筑面积为3.52万平米。
