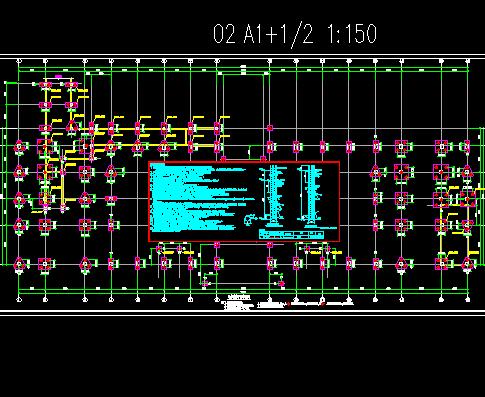

介绍： 框架结构火车站结构施工图纸包括站台雨棚桩位及承台平面布置图、站台雨棚结构平面布置图、地道顶板结构平面布置图、地道底板结构平面布置图、站房桩位平面布置图、屋面层构架结构平面布置图、屋顶网架上弦层杆件、球节点布置图等，供大家参考！ 本工程0.000m标高相对于绝对标高黄海高程为160.719m。主要建筑功能为火车站 。站房平面约为153mx46.5m的矩形建筑高约21.5m。地上2层，地下局部1层。地下室层高 4.7m，地上一层层高为6.9m；地上二层两侧为办公和设备信息用房层高为6.5m，中间候车大厅层高13.4m。基本柱跨为 9m,13.5m;候车厅顶网架最大跨约46m。 站台雨棚约447.5m长，设置在基本站台和二站台，为钢筋混凝土结构，主要跨度为 12m。站房主体结构钢筋混凝土框架结构，屋面采用钢网架结构。
