某火车站框架结构站房结构施工图纸

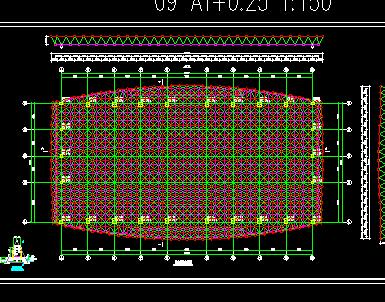

介绍: 某火车站框架结构站房结构施工图纸包括网架腹杆布置图、网架下弦杆布置图、网架上弦杆布置图、网架结构布置图、站房屋顶框架结构平面布置图、站房屋顶结构平面布置图、站房一层结构平面布置图、站房独立基础结构平面图等,供大家参考! 本工程0.000m标高相对于1985国家高程为126.431m。主要建筑功能为火车站 。站房平面约为148.5mx40.5m的矩形建筑高约13.6m。地上3层,地下局部1层。地下室层高 4.7m,地上一层层高为8.1m;地上二层两侧为办公和设备信息用房层高为5.4m,中间候车大厅层高13.5m。基本柱跨为 9m,13.5m;候车厅顶网架最大跨约40.5m。 站台雨棚约450m长,设置在基本站台和二站台,为钢筋混凝土结构,主要跨度为12m。站房主体结构钢筋混凝土框架结构,屋面采用钢网架结构。
