11层剪力墙商住楼结构施工图纸

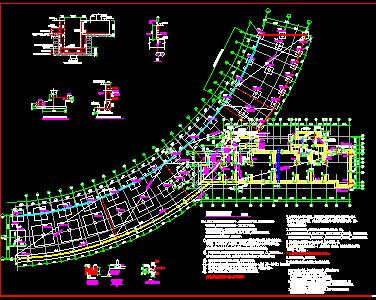

介绍： 11层剪力墙商住楼结构施工图纸包括基础平面布置图、基础大祥图、基础顶一层板顶剪力墙平法施工图、4.230 34 350勇力墙平法施工图、首层梁配筋图、首层板配筋图、二层梁配筋图、二层板配筋图、标准层梁配筋图、标准层板配苏图、屋面层梁配筋图、屋面层板配筋图、34.350屋面剪力墙平法配筋图、屋面塔楼施工图、楼梯施工图等，供大家参考！总建筑面积约6778.19m2 ,设计标高±0.00相当于193.500。地上11层为住宅，1层层高3.900m，其余层高3.0m；地下一层为储藏室，层高5.00m；西单元地下一层局部为商铺，层高4.45m；本工程室内外高差0.150m，建筑高度34.350m。结构设计嵌固部位为基础顶，底部加强部位为基础顶~2层。
