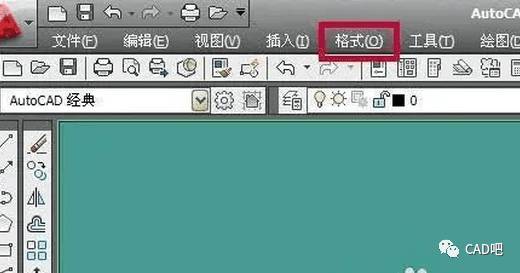

1 首先打开CAD2010,点击上面菜单栏里面的格式按钮

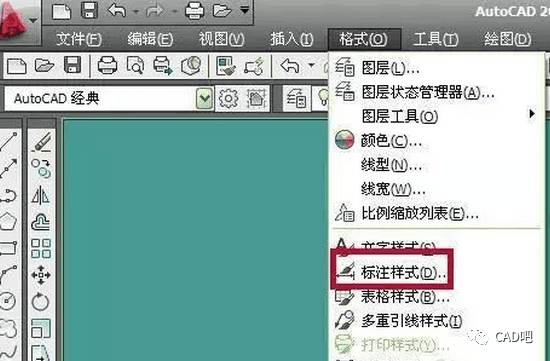

2 然后点击格式按钮出现下拉菜单,移动鼠标在格式菜单的下拉菜单下面找到标注样式菜单,再用鼠标点击打开标注样式菜单
3 点击标注样式菜单以后,标注样式管理器出现,在窗口的左边点击选择要修改的标注样式,然后点击右边的修改按钮进行 修 改
4 点击修改按钮以后,进入修改标注样式窗口,点击选择窗口上面的主单位按钮
5 点击主单位按钮以后,进入主单位的修改窗口,在下面找到比例因子栏,在栏里面移动上下箭头来选择要设置的比例因子值,设置好以后点击下面的确定按钮设定完成。
cad修改标注尺寸数字大小的方法二
第一:打开一张画有图像的CAD图纸

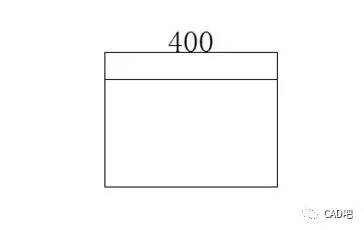

第二:选择标注菜单下的线性标注,给图形标注,标注完后看不到标注的尺寸
第三:打开修改菜单下特性工具

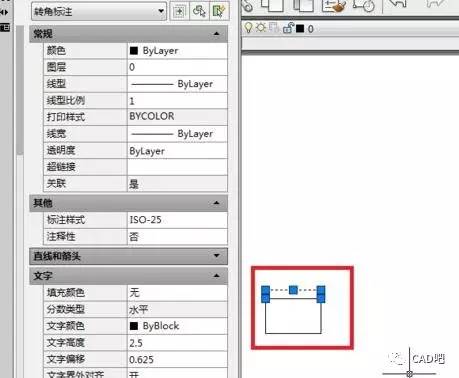

第四:选择刚才标注的尺寸线段

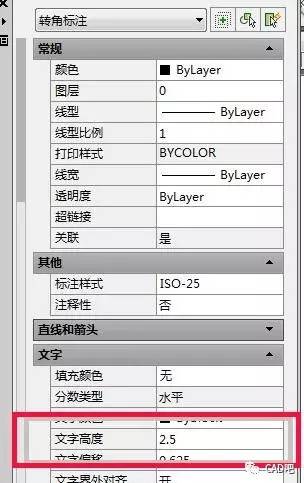

第五:在特性窗口中,找到文字栏,把其中的文字高度的数值改大一些即可。
