PKPM结构设计参数详解之风荷载与地震作用

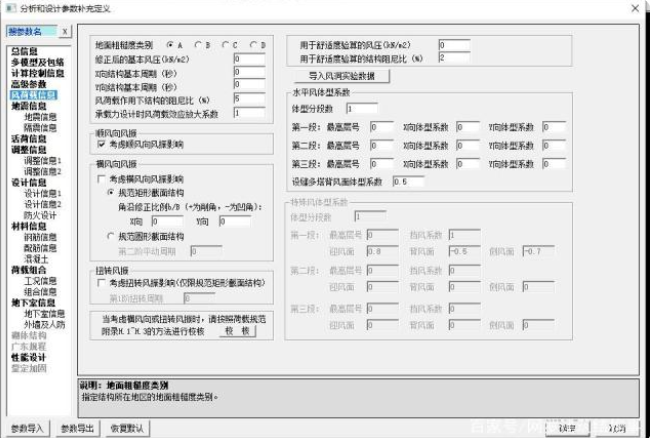

 1.风荷载


风压标准值计算公式为:WK=βzμsμZW。其中:βz=1+ξυφz/μz在新规范中,基本风压Wo略有提高,而建筑的风压高度变化系数μE、脉动增大系数ξ、脉动影响系数υ都存在减小的情况。所以,按新规范计算的风压标准值可能比89规范大,也可能比89规范小。具体的变化包括下面几条:

1)、基本风压::新的荷载规范将风荷载基本值的重现期由原来的30年一遇改为50年一遇:新高规3.2.2条规定:对于B级高度的高层建筑或特别重要的高层建筑,应按100年一遇的风压值采用。

2)、地面粗糙度类别:由原来的A、B、C类,改为A、B、C、D类。C类是指有密集建筑群的城市市区;D类为有密集建筑群,且房屋较高的城市市区。

3)、凤压高度变化系数:A、B、C类对应的风压高度变化系数略有调整。新增加的D类对应的风压高度变化系数最,比C类小20%到50%。

4)、脉动增大系数:A、B、C类对应的脉动增大系数略有调整。新增加的D类对应脉动增大系数比89规范小,约5%到10%。与结构的材料和形式有关。

5)、脉动影晌系数:在89高规中,脉动影响系数仅与地面粗糙度类别有关,对应A、B、C类的脉动影响系数分别为,0.48、0.53和0.63。在新规范中,脉动影响系数不仅与地面粗糙度类别有关,而且还与建筑的高宽比和总高度有关,其数值都小于89高规。如C类、高度为5Om、高宽比为3的建筑,υ=0.46,比89高规小28%,若为D类,则小37%。

6)、结构的基本周期:脉动增大系数ξ与结构的基本周期有关(WoT12)。结构的基本周期可采用结构力学方法计算,对于比较规则的结构,也可以采用近似方法计算:框架结构T=(0.08-1.00)N:框剪结构、框筒结构T=(0.06-0.08)N:剪力墙结构、筒中筒结构T=(0.05-0.06)N。其中N为结构层数。

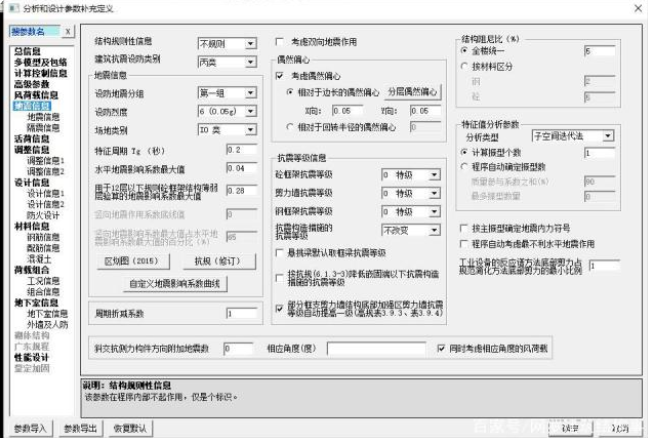

2.地震作用


1)、抗震设防烈度::新规范改变了抗震设防烈度与设计基本地震加速度值的对应关系,增加了7度(0.15g〉和8度(0.30g)两种情况(见新抗震规范表3.2.2)。

2)、设计地震分组:新规范把直接影响建筑的设计特征周期Tg的设计近震、远震改为设计地震分组,分别为设计地震第一组、第二组和第三组。

3)、特征周期值:比89规范增加了0.05s以上,这在一定程度上提高了地震作用。

4)、地震影响系数曲线:新规范5.1.5条,设计反应谱范围由原来的3s延伸到6s,分上升段、平台段、指数下降段和倾斜下降段四个区段。在5Tg以内与89规范相同,从5Tg起改为倾斜下降段,斜率为0.02。对于阻尼比不等于0.05的结构,设计反应谱在阻尼比ζ等于0.05的基础上调整。

5)、扭转耦连:新高规3.3条规定,质量、刚度不对称、不均匀的结构,以及高度超过100m的高层建筑结构应采用考虑扭转稿连振动影响的振型分解反应谱法。

6)、双向地震作用:新抗震规范5.1.1条规定,质量和刚度分布明显不对称的结构,应计入双向地震作用下的扭转影响。

7)、偶然偏心:新高规3.3.3条规定,计算地震作用时,应考虑偶然偏心的影响,附加偏心距可取与地震作用方向垂直的建筑物边长的5%。

8)、竖向地震作用:新规范5.3.1条规定,对于9度的高层建筑,其竖向地震作用标准值应按

公式(5.3.1-1)和〈5.3.14〉计算,并宜乘以1.5的放大系数。相当于重力荷载代表值的33.4%:新规范5.3.3条规定,长悬臂和其它大跨度结构竖向地震作用标准值,8度、8.5度和9度时分别取重力荷载代表值的10%、15%和20%:新高规10.2.3条规定,带转换层的高层建筑结构,8度抗震设计时转换构件应考虑竖向地震影响。

3.地震作用调整


1)、最小地震剪力调整::新规范5.2.5条规定,抗震验算时,结构任一楼层的水平地震的剪重比不应小于表5.2.5给出的最小地震剪力系数λ。对于竖向不规则结构的薄弱层,尚应乘以1.15的增大系数。

2)、0.2Q0调整:新规范6.2.13条规定,侧向刚度沿竖向分布基本均匀的框一剪结构,任一层框架部分的地震剪力,不应小于结构底部总地震剪力的20%和按框-剪结构分析的框架部分各楼层地震剪力中最大值1.5倍二者的较小值。

3)、边榀地震作用效应调整:新规范5.2.3条规定,规则结构不进行扭转祸连计算时,平行于地震作用方向的两个边桶,其地震作用效应应乘增大系数。一般情况下,短边可按1.15采用,长边可按1.05采用:当扭转刚度较小时,宜按不小于1.3采用。软件未执行这一条。

4)、竖向不规则结构地震作用效应调整:新规范3.4.3条规定,竖向不规则的建筑结构,其薄弱层的地震剪力应乘以1.15的增大系数:新高规5.1.14条规定,楼层侧向刚度小于上层的70%或其正二层平均值的80%时,该楼层地震剪力应乘1.15增大系数;新规范3.4.3条规定,坚向不规则的建筑结构,竖向抗侧力构件不连续时,该构件传递给水平转换构件的地震内力应乘以1.25-1.5的增大系数。

5〉、转换梁地震作用下的内力调整:新高规10.2.23条规定,转换梁在特一级和一、二级抗震设计时,其地震作用下的内力分别放大1.8、1.5、1.25倍。

6)、框支柱地震作用下的内力调整:新高规10.2.7条规定,框支柱数目不多于10根时:当框支层为1一2层时各层每根柱所受的剪力应至少取基底剪力的2%当框支层为3层及3层以上时,各层每根柱所受的剪力应至少取基底剪力的3%:框支柱数目多于10根时,当框支层为1一2层时每层框支柱所承受剪力之和应取基底剪力20%,当框支层为3层及3层以上时,每层框支柱所承受剪力之和应取基底剪力3。她框支柱剪力调整后,应相应调整框支柱的弯矩及柱端梁的剪力、弯矩,框支柱的轴力可不调整。
