PKPM软件是怎么计算预制剪力墙底部接缝受剪承载力的？结果是否正确？为了打消这个疑虑，我们带大家复核一下结果：

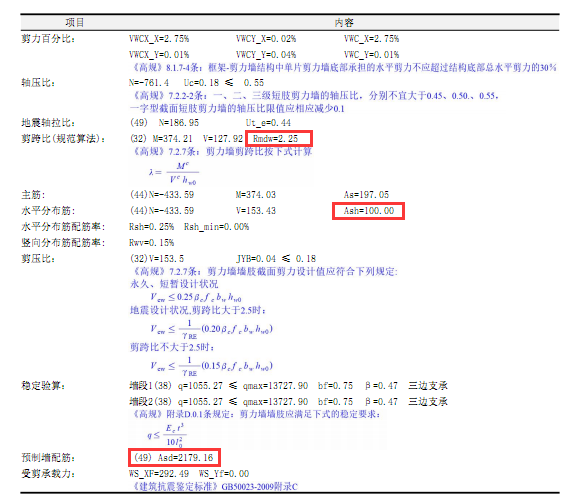

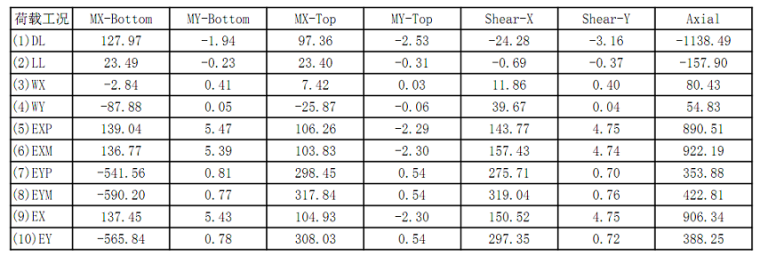

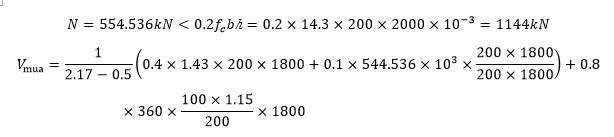

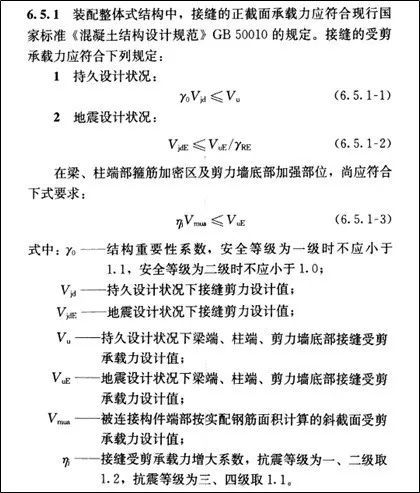

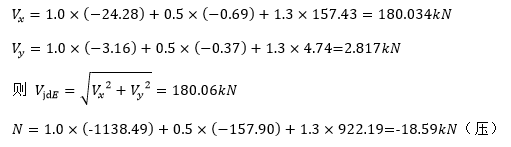

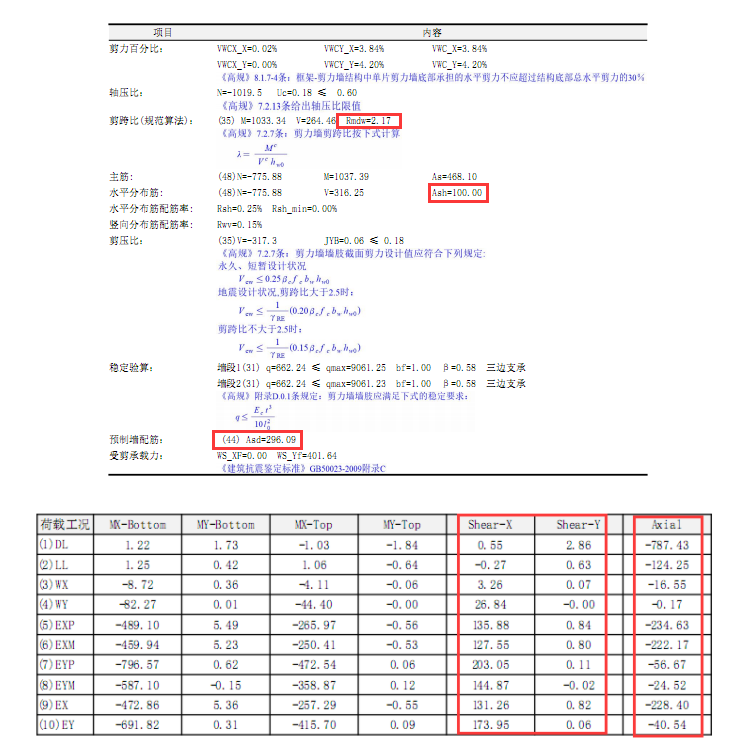

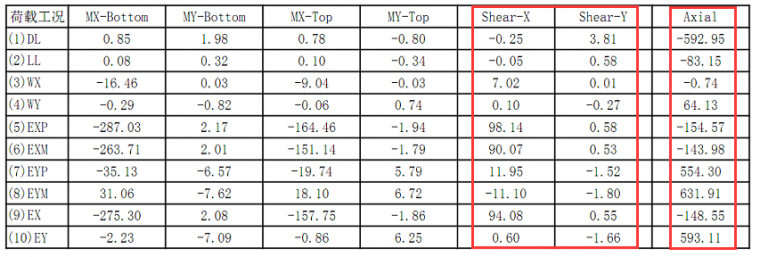

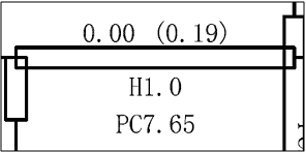

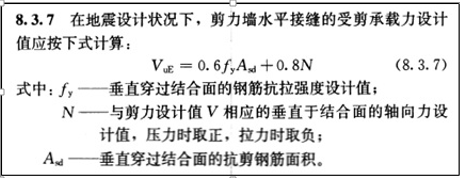

《装配式混凝土结构技术规程》JGJ1-2014（以下简称《装规》）中的第6.5.1条，规定了装配式混凝土结构中墙底部接缝的受剪承载力需要满足的要求： 对于持久设计状况，按照公式6.5.1-1进行验算。 对于地震设计状况，非底部加强区墙肢按照公式6.5.1-2进行验算；底部加强区墙肢则按照公式6.5.1-2和公式6.5.1-3进行包络验算。 其中VuE为地震设计状况下剪力墙底部接缝受剪承载力设计值，按《装规》第8.3.7条计算。 1.1加强区受压预制墙 某受压预制墙肢配筋简图中输出如下图， 查看该预制墙的构件信息，可知： 预制墙截面尺寸为200×2000（mm×mm），钢筋合力点到构件边缘距离Cov=200mm，则墙肢计算高度h0=2000-200=2800mm； 混凝土强度为C30，则ft=1.43N/mm²，fc=14.3N/mm²； 钢筋强度等级为HRB400，则fyv=360N/mm²，fy=360N/mm²； 水平分布筋间距s=200mm，超配系数取1.15； 抗震等级为三级，则接缝受剪承载力增加系数ηj=1.1； 剪跨比λ=2.17； 水平分布筋面积Ash=100mm2； 验算公式6.5.1-3： 程序按6.5.1-1、6.5.1-2和6.5.1-3包络验算，此处仅手动核算起控制作用的式6.5.1-3。 控制组合号为44，该组合下，墙底截面的轴力设计值为： 注：软件中轴力N为负时受压，为正时受拉。而《装规》中的轴力N为压力时取正，拉力时取负。因此，这里算出的压力值，要以正值代入式8.3.7中进行验算。 由《砼规》式11.7.4， 由《装规》式6.5.1-3和式8.3.7， 结论：软件输出结果为296.09mm²，误差为0.03%，基本一致。 当该墙肢底部垂直穿过截面的钢筋面积大于295.2mm²时，即可满足墙底接缝验算要求。 1.2加强区受拉预制墙 某受拉预制墙肢配筋简图中输出如下图： 查看该预制墙的构件信息，可知： 预制墙截面尺寸为200×1500（mm×mm），钢筋合力点到构件边缘距离Cov=200mm，则墙肢计算高度h0=1500-200=1300mm； 抗震等级为三级，则接缝受剪承载力增加系数ηj=1.1； 剪跨比λ=2.25,>2.2,取λ=2.2； 水平分布筋面积Ash=100mm2； 验算公式6.5.1-3： 程序按6.5.1-1、6.5.1-2和6.5.1-3包络验算，此处仅手动核算起控制作用的式6.5.1-3。 控制组合号为49，该组合下，墙底截面的轴力设计值为： 注：软件中轴力N为负时受压，为正时受拉。而《装规》中的轴力N为压力时取正，拉力时取负。因此，这里算出的拉力值，要以负值代入式8.3.7中进行验算。 由《砼规》式11.7.5， 由《装规》式6.5.1-3和式8.3.7， 结论：软件输出结果为2179.16mm²，误差为0.03%，基本一致。 当该墙肢底部垂直穿过截面的钢筋面积大于2178.46mm²时，即可满足墙底接缝验算要求。 1.3非加强区预制墙 非加强区某预制墙肢配筋简图中输出如下图: 查看该预制墙的计算结果，可知： 程序按式6.5.1-1和式6.5.1-2包络验算，此处仅手动核算起控制作用的式6.5.1-2。 控制组合号为45，该组合下，墙底截面的剪力设计值VjdE和轴力设计值N分别为： 注：软件中轴力N为负时受压，为正时受拉。而《装规》中的轴力N为压力时取正，拉力时取负。因此，这里算出的压力值，要以正值代入式8.3.7中进行验算。 验算公式6.5.1-2： 由《装规》6.5.1-2和式8.3.7， 结论：与软件输出结果一致。 当该墙肢底部垂直穿过截面的钢筋面积大于639.73mm²时，即可满足墙底接缝验算要求。
