01裂缝与挠度

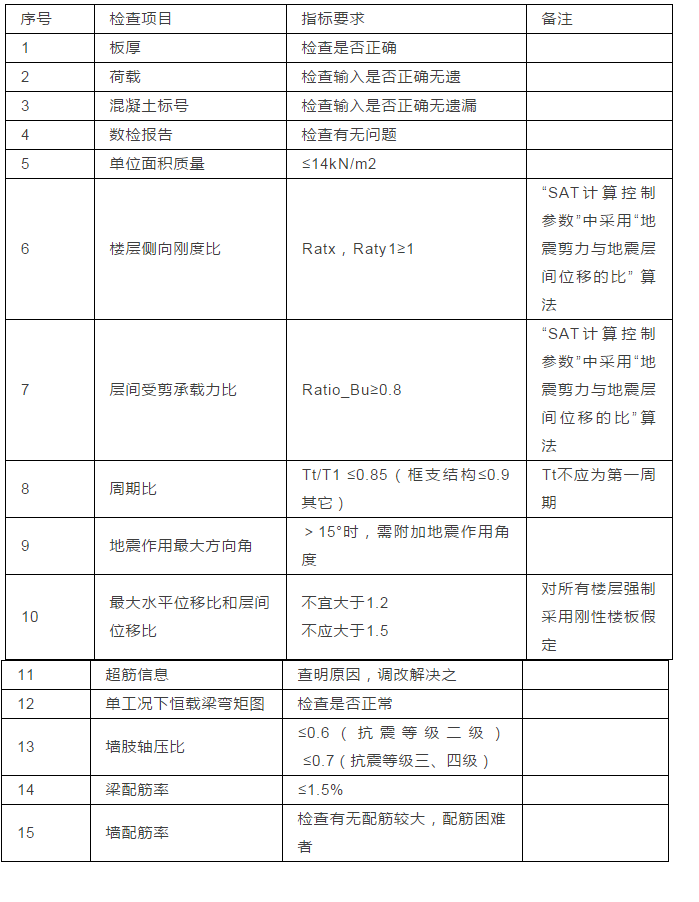

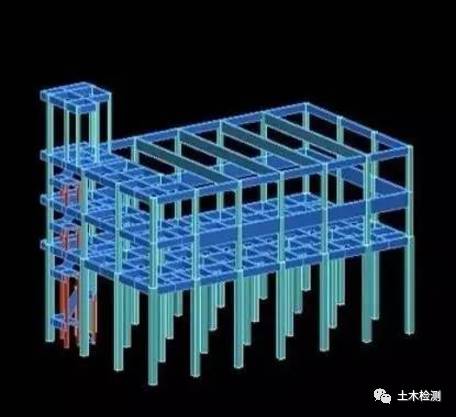

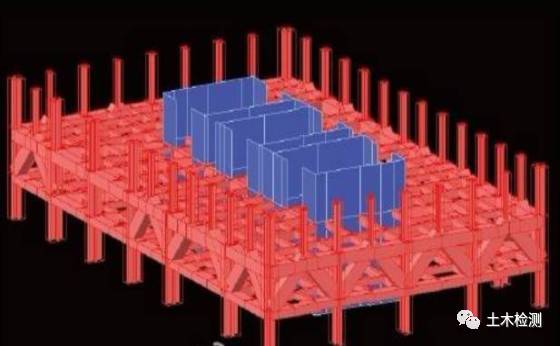

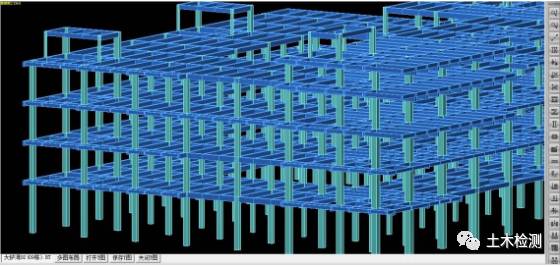

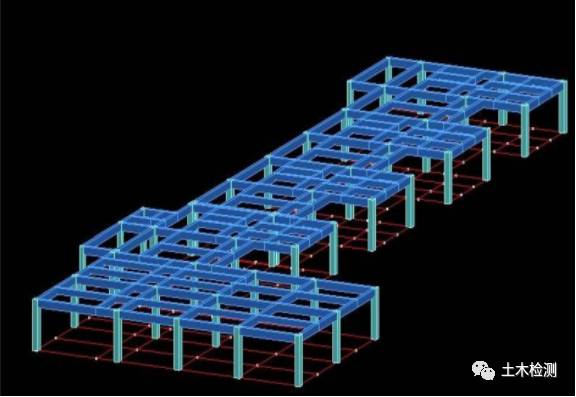

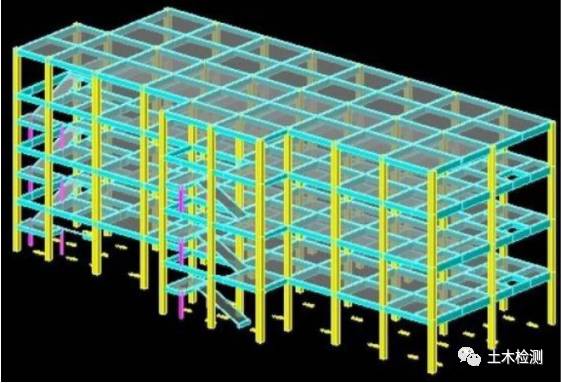

裂缝，模型里计算裂缝是按矩形截面计算弯矩，而不考虑翼缘影响，实际上翼缘影响是很大的，也就是说模型计算出的结果裂缝偏大，一般梁支座裂缝不考虑，因为本来强柱弱梁也是要出现塑性铰的，但是梁底部裂缝要考虑，而且梁尤其是KL底筋配筋结果最好比计算结构稍大，也就是弯矩调幅0.8而不是0.85保证出线塑性铰时的安全性。 再说挠度，梁的跨度大于3.6m时是要起拱的，而软件计算出的挠度值是纯挠度值，不计算起拱，一般挠度都会满足，实在跨度太大多起点拱也就可以。 02层间位移 最大位移：本层墙顶、柱顶所有节点位称的最大水平位移 最小位移：本层墙顶、柱顶所有节点位移的最小水平位移 平均位移：（最大位移+最小位移）/2 层间位移：每个构件上下端的位移之差。 最大层间位移：所有构件层间位移的最大值 最小层间位移：所有构件层间位移的最小值 平均层间位移：（最大层间位移+最小层间位移）/2层间位移角＝最大层间位移/层高 1）位移角和位移比的调整是结构分析的重点和难点,不管是剪力墙结构还是框架结构。 2）一般情况下，剪力墙结构中，位移角和位移比的超限并不单纯是某个节点刚度不足引起的，而是由扭转引起的，所以说不管是把弱的地方调强，还是把强的地方调弱，都是希望结构的刚度均匀。在pkpm结果显示的第一步里面，有刚心和质心的位置信息，可以参照其信息，尽可能地把刚心和质心的位置调到比较接近，以解决其扭转问题。 3）一般强况下，框架结构中，建筑方案会较合理布置柱网，结构体系都较为均匀，位移角的问题比较突出，常用解决方法： ①与建筑专业及甲方协商，加大柱截面，或者局部加大柱截面（比如层高较大层的柱或角柱），这是最直接有效的方法。 ②如果条件不允许加大柱截面，可以尝试加大梁截面，但是此时需要注意两点，第一，保证体系较为均匀，第二，注意避免出现强梁弱柱。 ③如果不能以增大截面的方式增加结构体系的刚度，就需要考虑以减小计算长度的方式增加刚度了，比如，一般首层层高较大，而地质和抗冻情况又决定了基础要深埋，此时可以考虑零层做厚板，在±0.000处嵌固首层柱。总之是在刚度较弱处加侧向支撑，减小计算长度。 ④最后一招，仔细计算荷载，将荷载减到最小。 03板平面内刚度 刚性楼板假定是整体计算的假定。所谓平面内刚度，是指在板的水平方向上刚度无限大，意思就是板在侧向力作用下不会发生变形或剪切破坏，能完整的传递侧力及位移。 pkpm里计算板的挠度，那只是板计算单元的一个功能。在计算板的时候，是不考虑水平力的。板的平面内刚度很大，所以板一般不进行抗震验算。 另外，板的挠曲变形是板平面外作用下产生的变形，非平面内。 04经济配筋率 跨中1%~1.7%就较经济，支座1.5%~2%较经济。 梁端支座纵向受拉钢筋配筋率不大于2.5%，当大于2%时需加大箍筋。 板的经济配筋率0.4%~0.8%较经济。 柱的经济配筋率1%~3%较经济。 05新抗规审图8点特别注意 总体设计方面： 1）地震设计分组：全国大多数地方地震设计分组有变化。 2）给定水平力下的位移比：以往CQC组合的位移比1.2，而给定水平力下的位移比可能1.5，风的位移比与给定水平力下的位移比接近，所以此设计要改方案。 3）层间位移角：按实际模型计算。 4）给定水平力下的框剪调整系数：以往CQC组合的墙柱剪力求框剪调整系数，现要求给定水平力下的墙柱剪力求框剪调整系数。 5）给定水平力下的墙柱倾覆力矩：以往CQC组合的墙柱剪力求墙柱倾覆力矩，现要求给定水平力下的墙柱剪力求墙柱倾覆力矩，此倾覆力矩判定结构类型是否为框架、框剪或剪力墙结构。 6）最小剪重比：以往本层不满足只调整本层，现要求以上层也要相应调整，分3种情况见新抗规条文说明。 7）整浇楼梯的框架结构：通过空间分析考虑楼梯对结构周期和规则性的影响。 构件设计方面： 1）柱组合弯矩和剪力调整：增加了所有四级柱的调整，增大了框架结构柱的调整系数。 2）增加了三级抗震柱节点核心区的验算以往不要求，现要求。 3）框架结构中边柱最小配筋率比以往提高了0.1%。 4）柱轴压比比以往严了。 5）柱最小体积配箍率增加了四级按三级控制的要求。 6）三级抗震墙轴压比和约束边缘构件的新要求以往轴压比控制不要求，现要求。三级要求配置约束边缘构件。 7）约束边缘构件的范围Lc和配箍特征值λv增加了同相邻墙肢最大轴压比的关系。 8）框架结构楼梯的抗震计算梯板作为支撑构件面筋要惯通，结构要满足抗拉验算。 9）钢构件按抗震等级进行截面计算。 06梁,板,柱的钢筋放大系数 一般板上部钢筋放大系数为1.0 一般板下部钢筋放大系数为1.0 一般梁上部钢筋放大系数为1.0 一般梁下部钢筋放大系数为1.1 悬臂梁受力钢筋放大系数为1.2 一般柱钢筋放大系数为1.2 柱箍筋最小采用8，框梁箍筋最小8 一般不采用直径为6的箍筋 中梁刚度2，边梁刚度1.5，弯矩调幅0.85 屋面板钢筋间距小于等于150 对不合理之处往大的调，比如下部钢筋为2根22+1根20，改为3根22，方便施工。钢筋级差大于2级，调为二级以内......有些是自己习惯,尽量保证配筋里头的钢筋直径比较集中！以上未考虑裂缝，假如构件配筋受裂缝控制，当它的配筋比上述调整筋大时，按裂缝筋不再放大。 07局部地下室建模方法 仅有地下一层的地下室部分按实际输入（地下二层对应的地下一层此处所有墙柱梁节点均不设，其余按实际输入），在ＰＭＣＡＤ中设置与基础相连的最大层号为结构标准层二层（也就是地下一层）。 从计算的结果来看，一层地下室部分与二层地下室相交部分配筋（相对较大）均不满足要求，因此该模型整体看有点类似于悬挑结构（不考虑地基土作用，仅一层地下部分相对于二层地下室）。现准备加大该连接处梁板，按实际情况计算后出修改图。 08多塔结构 周期比计算：多塔结构不能直接按整体模型进行周期比验算，而必须单独计算各塔楼的周期比并验算。 刚度比和抗剪比：按整体模型计算大底盘多塔结构时，或上联多塔结构时，大底盘顶层与与上面一层塔楼的侧向刚度比和楼层抗剪承载力比通常会较大，对结构设计没有实际意义。但计算结果中还是会出现该结果，设计人员可根据实际情况酌情处理。 09带抗震缝结构建模 带地下室的结构，上部结构设抗震缝，而地下室没设： 按多塔结果计算地下室及其顶板配筋，上部结构配筋也可以采用；按离散模型计算各塔楼的周期比、刚度比、位移和层间受剪承载力之比，上部结构配筋也可以采用（但需要注意风荷载这一问题会过于保守，此时可以交互修改该方向的风荷载值）。 带地下室的结构，上部结构设抗震缝，地下室也设缝： 除基础外，所有按离散模型计算，因为多塔模型中各塔楼应该是有共同的大底盘楼层。 来自中华钢结构论坛： 回答一：对于设缝结构，通常采用的计算模型有两种：其一是将各结构单元离散开，分别计算，可以称之为＂离散模型＂，该模型除与风荷载有关的计算结果外，其他的结果都是对的，若风荷载是控制作用，而直接采用设计结果，可能过于保守，此时可以交互修改该方向的风荷载值。 缺点：不便于整个楼层绘图，只能手工拼图；其二是把各结构单元综合在一起计算，此时要把每个结构单元定义为多塔楼，程序使用多塔楼结构计算模型进行设计计算，当然此种模型也存在风荷载偏大的问题，还有采用整体模型计算时＂周期比＂验算指标是不对的。 回答二：如果你的框架底部没有连通的地下室的话，建议分开计算。 1.计算各部分框架的周期、位移等指标时必须分开计算。（同言论一）2.计算配筋时分开和整体计算的结果都应该是正确的（但是我自己好像试过，计算结果会有一些差别，可能是计算程序的问题）。3.如果是从上到下彻底用抗震缝分开，下部没有大底盘就不存在多塔这样的概念。（个人想法：如果基础在一起，还是应该采用多塔模型）4.计算基础时可以整体计算，这样多柱的联合基础计算会更准确一些（值得参考）。 来自PKPM上海讲座： 多塔结构不能直接按整体模型进行周期比验算，而必须单独计算各塔楼的周期比并验算。 10关于PKPM中弹性板定义的相关问题 “刚性楼板”的适用范围：绝大多数结构只要楼板没有特别的削弱、不连续，均可采用这个假定。 相关注意：由于“刚性楼板假定”没有考虑板面外的刚度，所以可以通过“梁刚度放大系数”来提高梁面外弯曲刚度，以弥补面外刚度的不足。同样原因，也可通过“梁扭矩折减系数”来适当折减梁的设计扭矩。 “弹性板6”的适用范围：所有的工程均可采用。相关注意：由于已经考虑楼板的面内、面外刚度，则梁刚度不宜放大、梁扭矩不宜折减。板的面外刚度将承担一部分梁柱的面外弯矩，而使梁柱配筋减少。此时结构分析时间大大增加。 弹性板3”的适用范围：需要保证楼板平面内刚度非常大，外刚度承担荷载，不使梁柱配筋减少，以保证梁柱设计的安全度。“如厚板转换层中的厚板，板厚达到1m以上。而面外刚度则需要按实际考虑。相关注意：一般在厚板转换层不设梁，或用等代梁，并注意上下部轴线差异产生的传力问题。 “弹性膜”的适用范围：仅适用于梁柱结构，设计时不使楼板面相关注意：不能用于“板柱结构”。设计时可以进行梁的刚度放大和扭矩折减。 11关于有地下室的建模计算 高层里对地下室作为嵌固端有条件设置，一个是板厚度要不小于180mm，地下室的侧向刚度与上层的侧向刚度比值，国标要求不小于2，上海规范要求不小于1.5。当判断地下室顶板能否作为上部结构嵌固端时，应在地下室信息的回填土对地下室约束比例系数m值（应该是土层水平抗力系数比例系数m值）填0。 在满足这两个条件下，地下室可以作为上部结构的嵌固端。 综合各方面的意见，个人认为应该如下处理： 第一步：判断地下室顶部能否作为嵌固端（方法：顶板厚度，剪切刚度比（m=0），地下室剪切刚度为上部塔楼对应的下部地下室按45度扩展得到的范围）。 第二步：能作为顶板时，考虑地下室建模，地下室层数设为1，回填土约束刚度填5或者其他数，根据经验而定。因为土对地下室的约束力是呈三角形分布，取负值反映不出该效果。 不能作为顶板时，考虑地下室建模，地下室层数设为1，回填土约束刚度填0。 第三步：SATWE计算中选择地震力和层间位移刚度比。 来自中华钢结构论坛： 回答一：嵌固部位应理解为该部位无水平位移，一般应将地下室一起建模，像这种不可当嵌固部位的回填土的约束刚度可以输入0～5，具体以实际工程为准，填0表示回填土无约束，≥5则约束刚度近似嵌固，具体据地下室周侧土土质情况判定，一般可以填3。 回答二：当在证明不是嵌固的时候，计算结构时，选用”地震力和层间位移“这项。然后回填土用0。这样不考虑回填土对地下室的约束作用。层间刚度比指的是楼层本身的剪切刚度比（见高规对嵌固的定义）。我曾经用很粗的模型算了一下，用文克勒地基模型作为土的刚度，计算其土的刚度还不到标准层剪切刚度的80%，当然用这种模型有值得商榷的地方，但也能反映一定的问题。 来自PKPM上海讲座： 同时，也可以将地下室和上部结构分开建模计算，但前提条件是地下室顶板能作为上部结构的嵌固部位，且要满足地下室诸多的抗震措施与构造要求，因此建议是不要将两者分开建模。 12《抗规》和《高规》的几大不同点 1）抗规：5.2.7条8度和9度时建造在Ⅲ、Ⅳ类场地，采用刚性较好的筏基和桩箱联合基础的砼高层建筑，当结构基本自振周期处于特征周期Tg的1.2倍至5倍范围时，水平地震力可折减。而高规无此规定。 2）抗规：6.4.6条一款一，二级抗震墙底部加强部位，墙肢底截面在重力荷载代表值作用下的轴压比小于一级0.1（9度），一级0.2（8度），二级0.3时可设置构造边缘构件。高规7.2.15条一，二级剪力墙底部加强部位及其上一层的墙肢端要求设置约束边缘构件。 3）抗规：表6.4.8抗震墙构造边缘构件有底部加强部位抗震一、二级纵向钢筋及箍筋要求；高规：表7.2.17中未列出。 4）高规：7.1.5条较长的剪力墙宜开设洞口采用弱连梁连接；抗规：6.1.9条1款较长的抗震墙宜开设洞口连梁的跨高比宜大于6。 5）高规7.1.9,抗震设计时一般剪力墙底部加强部位的高度可取墙肢高度的1/8和底部两层二者的较大值;抗规:底部加强部位的高度可取嵌固部位以上墙肢总高度的1/8和底部两层二者的较大值,且不大于15m。 6）高规:7.2.2条1款一、二级抗震等级底部加强部位的剪力墙厚度不应小于200m；抗规：6.4.1条不宜小于200m，砼规同抗规。 7）高规：7.2.2条6款剪力墙有地震作用组合时，验算剪压比时剪跨比λ大于2.5或不大于2.5，砼规同高规；抗规：验算剪压比时剪跨比λ大于2或不大于2。 8）高规：7.2.11条，偏心受压剪力墙的斜截面受剪承载力计算公式（7.2.11-1，7.2.11-2）中A为剪力墙截面面积，但未说明是否包括翼缘面积；砼规：10.5.5条公式（10.5.5）中A为剪力墙的截面面积，其中翼缘的有效面积可按10.5.3条规定的翼缘计算宽度确定。 9）高规：10.2.7条，当框支层为1~2层时，框支柱数目不多于10根的场合，每根柱所受的剪力应至少取底部剪力的2%，框支柱数目多于10根的场合，每层框支柱所受的剪力之和应取底部剪力的20%；当框支层为3层及3层以上时，框支柱数目不多于10根的场合，每根柱所受的剪力应至少取底部剪力的3%，框支柱数目多于10根的场合，每层框支柱所受的剪力之和应取底部剪力的30%。 而抗规比较简单：框支柱承受的最小地震剪力，框支柱数目多于10根的场合，框支柱所受的剪力之和不应小于该层地震剪力的20%；框支柱数目小于10根的时，每根柱所受的剪力不应小于该层地震剪力的2%。 10）抗规：表6.1.1注3“部分框支抗震墙结构指首层或底部两层框支抗震墙结构”。高规：10.2.2条规定底部大空间部分框支剪力墙高层建筑结构在地面以上的大空间层数，8度时不宜超过3层，7度时不宜超过5层，6度时其层数可适当增加。 13SATWE底层柱、墙、最大组合内力文件不能直接用于基础设计的原因 1）确定基础底面积、埋深、确定桩数及裂缝时，应该采用正常使用状下荷载效应的标准组合，而不是承载能力极限状态下荷载效应的基本组合，该标准组合值WDCNL*.OUT没有输出。 2）计算基础变形、筏板的偏心距e值和桩筏基础的重心校核时，应采用正常使用极限状态下的准永久组合，不应计入风荷载和地震作用。此值大小在WDCNL*.OUT文件中没有输出。 3）对于抗震规范所述的有些抗震建筑的基础几桩基计算，是可以不考虑地震作用的，应不考虑作用在基础上的地震组合，故应采用“恒+活”、“恒+活+风”。 首先，如果在SATWE计算选择计算地震力，在WDCNL*.OUT文件中，没有单独输出“恒+活+风”组合；其次，对于“恒+活”组合而言，在WDCNL*.OUT也只是由可变荷载效应控制的“1.2D+1.4L”组合。 并位输出由永久荷载效应控制下的“1.35D+0.98L”组合。而在进行基础设计时，内力设计值应该取二者的较大值。并且在通常情况下“1.35D+0.98L”组合起控制作用，仅当楼面活荷载比值较大，即活载与恒载比值达到大于2.8的情况下，才取“1.2D+1.4L”组合。 4）对于柱下联合基础、条形基础、筏形基础、桩筏基础和箱基等联合基础及整体基础而言，采用最大组合内力做基础设计，其计算结果也不合理。 这主要是由于：这些经最不利组合后柱和剪力墙底部作用的M、N、V，对于联合基础及整体基础不可能同时存在。 5）对于柱下独立基础设计时，即使是采用最大组合内力做基础设计，其计算结果也可能偏于不安全。这主要是因为：根据《地基规范》第5.2.1条和第5.2.2条的规定可以得出： 当偏心荷载作用时：（Fk+Gk）/A±Mk/W≤<=1.2fα从公式中可以看出，影响底面积大小的因素有两个，一个是轴力，另一个是弯矩。当某种内力很大时，由此而产生的其他内力可能很小。 比如说最大轴力所对应的弯矩和剪力有可能很小，由这种组合计算出来的基础并不一定是最不利组合计算出来的，而次大轴力所对应的弯矩和剪力有可能很大，由这种组合计算出来的基础有可能是最不利组合计算出来的。 6）在进行基础设计时，不考虑《抗震规范》或《高规》中的增大系数和调整系数，而WDCNL*.OUT文件中输出结果是进行调整后的值。 综上所述，采用WDCNL*.OUT文件进行基础设计存在很多问题。因此最好采用JCCAD人机交互读取SATWE荷载进行设计，程序会自动读取各工况下的内力标准值。 然后根据《基础规范》的要求进行组合并进行相关计算。如果不用JCCAD软件设计基础，宜采用首层内力标准值（WWNL1*.OUT）中输出的重力荷载、风荷载及水平地震作用等分别下的作用力标准值，然后按规范不同的组合原则，分别乘已各自的荷载分项系数及组合系数等进行手工组合。 14PKPM无梁楼盖 1）无梁楼盖结构的整体计算可按框架结构模式通过PKPM软件中的SATWE软件进行。但需要注意的有三点： ①荷载的合理输入，按照《08版SLABCAD用户手册和技术条件》的说明，旧版程序楼板自重是包含在恒载中输入的，新版本程序将自动根据板厚计算楼板自重，因此在面均布恒载中不应该包含楼板自重。 ②框架梁的输入，在PMCAD人机交互式输入时，除在边界处及楼梯等开洞处应布置实梁外，其余轴线部位应布置截面尺寸为100*100的矩形截面虚梁。这里布置虚梁的目的有二：其一是为了SATWE软件在接力PMCAD的前处理过程中能够自动读取楼板的外边界信息；其二是为了辅助弹性楼板单元的划分。虚梁没刚度，所以虚梁不参与结构的整体分析，实际上SATWE的前处理程序会自动将所有的虚梁删掉。 ③特殊构件的补充定义，楼板要定义成“弹性板6”，在此基础上，SATWE软件能真实模拟楼板平面内和平面外的刚度，我们就可以直接对无梁楼盖体系进行三维分析计算。另一点需要注意的是，由于在此定义了弹性楼板，我们必须选择“总刚算法”进行计算。 2）楼盖的设计计算：无梁楼盖的整体分析计算完成后，我们可以利用特种结构中的“复杂楼板分析与设计软件”SLABCAD模块进行楼盖的分析计算。 首先点取第一步“楼板数据生成及预应力信息输入”菜单来生成有关的计算数据，并将相应的计算条件及计算参数进行定义。当然，此时必须注意的是：由于有限元的计算原理所致，对于楼板的有限元划分长度不一样可能会对计算结果及精度产生一定的影响。 同时我们还可补充输入无梁楼盖的其它数据，如楼板的洞口及柱帽等特殊构件，并可对楼板不同部位的板厚进修改；同时，我们还可以在楼板上添加任意的荷载，包括在PMCAD建模时无法输入的板上的任意线荷载及点荷载；此外，我们还可以输入支座沉降及约束等补充数据。 SLABCAD的补充数据输入完毕后我们就可以通过第二步“楼板分析与配筋设计”菜单对无梁楼盖进行设计计算了。对无梁楼盖的计算内容主要包括楼板的内力、位移、配筋计算及板的冲切验算等。 计算完毕后再通过第三步“分析结果输出与图形显示”菜单查询其计算结果，此步骤中显示的主要是内力、配筋的点值等原始数据，在第四步“板带交互设计及验算”中，所有的显示结果会按照板带宽度的划分以梁的形式表现出来，比较直观。 3）板柱结构体系中柱截面主要由轴压比控制；无梁楼板的板厚除应满足抗冲切要求外，尚应满足刚度及挠度的要求，其厚度抗震设计时不应小于200mm,一般按L/35~L/30初步确定；柱帽及柱上托板的尺寸由板的受冲切承载力决定，其外形需兼顾建筑外观要求，柱帽有效宽度bce一般为0.2~0.3L,对于中级荷载，经济合理的柱帽宽度a为0.35L,合理值的柱帽有效宽度bce为0.22L。 15嵌固部位和地下室顶板 一个建筑地下室顶板是不是嵌固端，不在于SATWE里面的回填土约束m值为-1还是3。一个方案定下来后，嵌固端在哪里就是个常量，不是你选用哪个参数就能给你放到哪层去。 想知道地下室顶板是否嵌固，很简单，在satwe后处理时计算方法选择剪切刚度，然后看地下一层与一层侧向刚度比，满足抗规就是嵌固，不满足就不是嵌固。 《高规》5.3.7条规定：高层建筑结构计算中，当地下室顶板作为上部结构嵌固部位时，地下室结构的楼层侧向刚度不应小于相邻上部结构楼层侧向刚度的2倍。 《抗震规范》6.1.14条规定：地下室顶板作为上部结构的嵌固部位时，应避免在地下室顶板开设大洞口，并应采用现浇梁板结构，其楼板厚度不宜小于180mm，混凝土强度等级不宜小于C30，应采用双层双向配筋，且每层每个方向的配筋率不宜小于0.25%。 地下室结构的楼层侧向刚度不宜小于相邻上部楼层侧向刚度的2倍，地下室柱截面每侧的纵向钢筋面积，除应满足计算要求外，不应少于地上一层对应柱每侧纵筋面积的1.1倍；地上一层的框架结构柱和抗震墙墙底截面的弯矩设计值应符合本章第6.2.3、6.2.6、6.2.7条的规定，位于地下室顶板的梁柱节点左右梁端截面实际受弯承载力之和不宜小于上下柱端实际受弯承载力之和。 可以看出，《抗震规范》对嵌固部位的条件更为详细，分为两部分：刚度比要求和抗震构造措施要求。 1）关于刚度比 规范提供了三种楼层刚度比的计算方法，分别是剪切刚度比、剪弯刚度比和地震力与相应的层间位移比。确定地下室嵌固部位计算时，一般建议采用剪切刚度比或地震力与相应的层间位移比的计算方法。 2）关于抗震构造措施 大约有7个方面的要求，以地下室一层顶板嵌固部位为例：地下室一层的抗震等级与上部结构相同，地下室一层以下楼层或地下室没有上部结构的部分，抗震等级可根据具体情况采用三级或更低等级。地下室顶板与室外地坪的高差宜小于本层层高的1/3。 边柱处设钢筋混凝土抗震墙，无抗震墙或约束不好时，边梁应采取增加箍筋等抗扭措施。 地下室顶板应采用现浇梁板结构，其楼板厚度不宜小于180mm，混凝土强度等级不宜小于C30，应采用双层双向配筋，且每层每个方向的配筋率不宜小于0.25%。 地下室柱截面每侧的纵向钢筋面积，除应满足计算要求外，不应少于地上一层对应柱每侧纵筋面积的1.1倍。值得注意的是，satwe软件没有自动实现本条要求，设计人员可在施工图设计时将钢筋放大系数取为1.1，增加的纵向钢筋不应向上延伸，可锚固在地下室顶板框架梁内。 地下室顶板的框架梁应有足够的抗弯刚度，地下室顶板的梁柱节点左右截面实际受弯承载力之和不宜小于上下柱端实际承载力之和。本条satwe软件自动实现。 带地下室的剪力墙结构，其底部加强区的上限高度，程序自动扣除地下室的层数和高度；加强区下限高度通常从地下室一层起算，地下室一层以下可以不加强。 地下室嵌固部位的设计步骤 以无人防要求的地下室为例： 第一步：进行方案设计。将地下室欲设置为嵌固部位的楼层（通常为地下室首层），按规定要求进行方案设计，并对相关构件采取加强措施。 第二步：计算层间侧向刚度比，将上部结构与地下室作为一个整体考虑，嵌固部位可预定在基础地板处！ 如采用地震剪力与地震层间位移比的刚度比计算方法，应将<地下室层数>设为“0”或将<回填土对地下室约束作用的相对（弹簧）刚度比>设为“0”，即在计算层间刚度比时不考虑回填土的影响。 如采用剪切刚度比的计算方法，可以将以上两个参数按实际情况输入，进行第一次试算。 考察计算结果，如果地下室首层的侧向刚度＞其上一层侧向刚度的2倍，可将地下室顶板作为嵌固部位；如没有大于2倍，可增加该地下室的侧向刚度重新计算，或者将主体结构的嵌固端下移到符合要求的部位。 第三步：设定回填土约束刚度比，按工程实际情况设定地下室层数。 如果地下室满足嵌固条件，将<回填土对地下室约束作用的相对（弹簧）刚度比>设为负数m，表示地下室下部有m层无水平位移，按嵌固水平位移法进行后续计算。 如果地下室各层都不满足嵌固条件，一般应将嵌固部位设定在基础底板处，并根据回填土的约束情况输入1～5之间的正数，按弹簧刚度法进行后续计算。 PKPM标准层模型试算检查步骤 备注：仅做标准层建模，考察上部结构方案的可行性。 1.单元间平面错位处两侧各一个开间板厚最小值为110mm。 2.建模层高：标准层2.9米。3.混凝土强度等级：地上三层框支结构（B1楼）：地下室~三层C35；4、5层C30，6层及以上C25。地上二层框支结构：地下室~二层C35；3、4层C30，5层及以上C25。落地住宅：地下室~3层C30；4层及以上C25。纯网点：C30。纯车库：C30。
