上海减隔震地方标准与《建筑消能减震技术规程》的对比及软件实现

《建设工程抗震管理条例》实施后,上海地区的学校、医院等建筑均要求应用减震隔震技术。上海《建筑消能减震及隔震技术标准》(DG/TJ08-2326-2020)中对于减震结构设计的要求与《建筑消能减震技术规程》(JGJ297-2013)不完全相同。本文对比了两本规范中的主要不同点,并结合PKPM减震模块说明了上海减隔震地标在软件中的实现。

一、地震影响系数曲线

减震规程:根据《建筑消能减震技术规程》(以下简称《减震规程》)第4.1.11条,消能减震结构采用的地震影响系数曲线与《建筑抗震设计规范》(以下简称《抗规》)中采用地震影响曲线一致。


上海地标:根据上海《建筑消能减震及隔震技术标准》(以下简称《减震及隔震标准》)第3.1.6条,上海地标中采用的地震影响系数曲线与《抗规》及《减震规程》不同,采用的是类似《建筑隔震设计标准》(以下简称《隔标》)的地震影响系数曲线。


《隔标》地震影响系数曲线

上海《减震隔震标准》地震影响系数曲线

软件实现

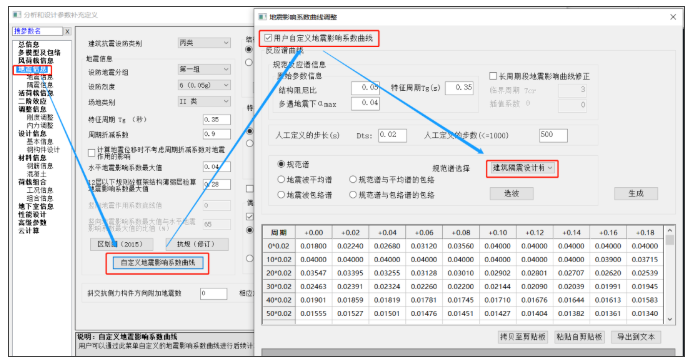

设计师可以在前处理参数→“地震信息”→“自定义地震影响系数曲线”功能中选择《建筑隔震设计标准》的反应谱。《隔标》反应谱在0秒~6秒段与上海《减震及隔震标准》一致,可以满足设计需要。(需要注意的是,当采用自定义地震影响系数曲线后,不能再使用反应谱迭代的方式来确定减隔震结构的总阻尼比。因为使用自定义地震影响系数曲线以后,阻尼比就是固定的,无法进行迭代。此时减隔震结构的总阻尼比可以通过其他方法确定后手动指定。)


二、楼层最小地震剪力系数

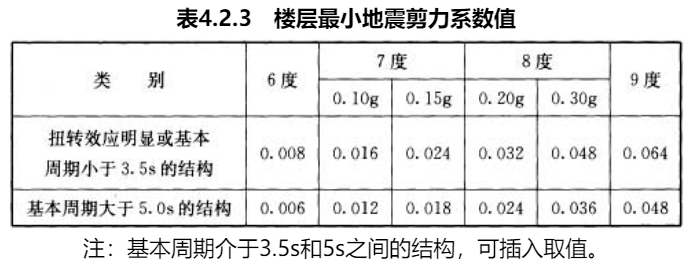

减震规程:《减震规程》第4.2.3条楼层最小地震剪力系数如下图所示,与《抗规》要求一致。《减震规程》第4.2.3条条文说明中提到:“消能减震结构的楼层最小地震剪力系数可根据消能器附加给结构的阻尼比大小进行调整,其值可取消能减震结构计算出的楼层剪力乘以1.2的增大系数与相应楼层的重力荷载代表值的比值。”


上海地标:上海《减震及隔震标准》第3.2.3条规定了楼层最小地震剪力系数值,与《减震规程》相比一是取消了7度半及8度半的规定(和7度及8度合并要求),另外提到了对于减隔震结构阻尼比大于5%的情况,可以按阻尼调整系数折减最小地震剪力系数值。


软件实现

在前处理参数→“内力调整”中可以自定义楼层最小剪力系数,可以按《减震规程》或上海《减震隔震标准》对最小剪力系数折减之后再填写到软件中。


三、有效阻尼比折减系数

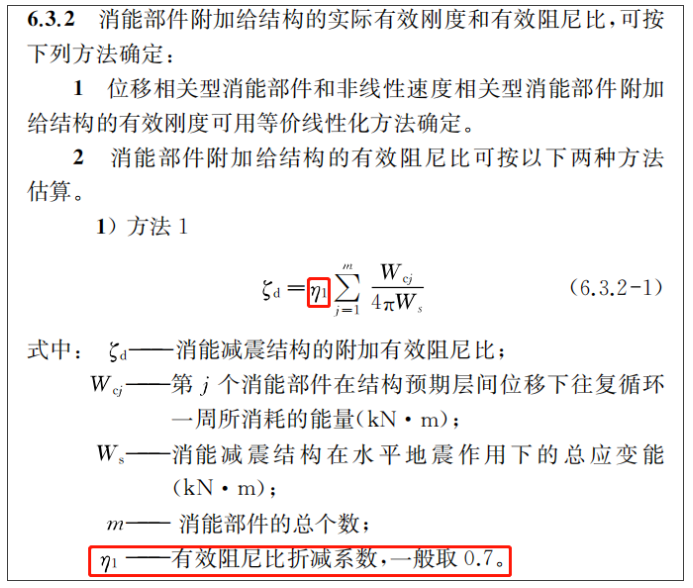

减震规程:《减震规程》第6.3.2条规定了消能部件附加给结构的有效阻尼比的计算公式。


上海地标:上海《减震及隔震标准》第6.3.2条规定了消能部件附加给结构的有效阻尼比的计算公式。与《减震规程》相比,引入了有效阻尼比折减系数,来折减消能减震结构的附加阻尼比。


软件实现

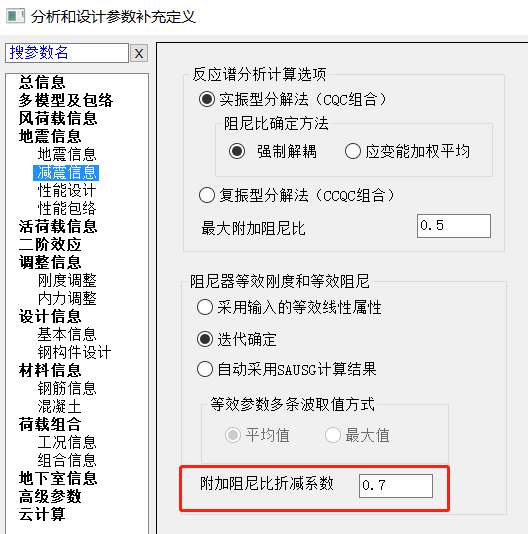

在PKPM减震模块中,支持按照反应谱迭代和时程分析的方法计算减震结构阻尼比(或附加阻尼比),同时程序提供了“附加阻尼比折减系数”菜单,能够满足上海《减震及隔震标准》的要求。


四、风荷载下阻尼器的验算

减震规程:《减震规程》第3.2.1条规定了在10年一遇标准风荷载作用下,摩擦消能器不应进入滑动状态,金属效能器和屈曲约束支撑不应产生屈服。

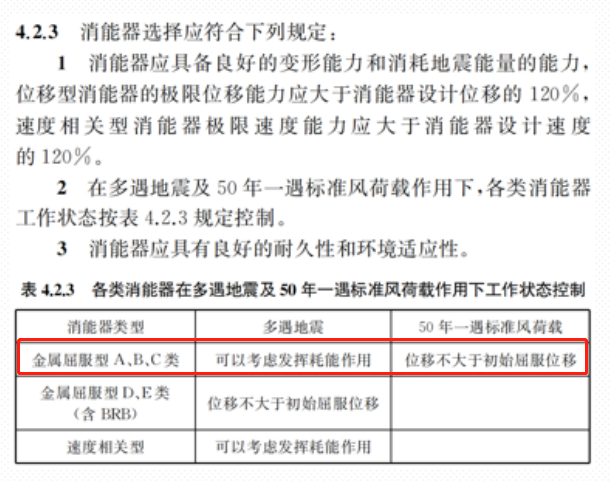

上海地标:上海《减震及隔震标准》第4.2.3条规定,在50年一遇标准风荷载作用下,金属屈服型A、B、C类消能器,位移不大于初始屈服位移。与《减震规程》相比,上海《减震及隔震标准》首先对于金属阻尼器进行了分类,按不同类别来控制风荷载下的工作状态。其次对于金属屈服型A、B、C类消能器采用的是50年一遇标准风荷载,不同于《减震规程》规定的10年一遇标准风荷载。


软件实现

在PKPM减震模块中,可以进行风荷载下金属阻尼器的屈服验算,验算结果在减震计算书中输出。


五、总结

为满足减隔震结构全流程设计需要,PKPM与SSG强强联合,推出了PKPM+SSG减隔震联合应用解决方案。

PKPM-JZ、PKPM-GZ和PKPM-SAUSG减隔震模块是中国建筑科学研究院研发的设计单位广泛使用的减震、隔震设计和分析软件。最新版本的PKPM-JZ实现了消能减震结构的快捷建模、快速分析和性能化设计,PKPM-GZ全面实现了《建筑隔震设计标准》的复模态分析和基于中震的设计要求。PKPM-SAUSG可以准确高效的完成考虑所有构件非线性的地震响应分析。

上述产品形成的整体解决方案可以提供隔震和消能减震计算中需要的各方面分析设计能力,是市面上最成熟可靠的减、隔震分析设计软件。
