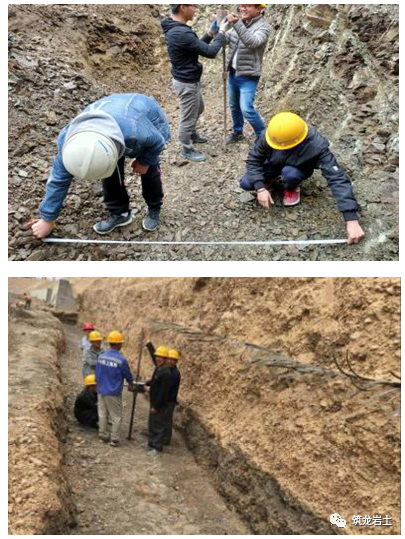

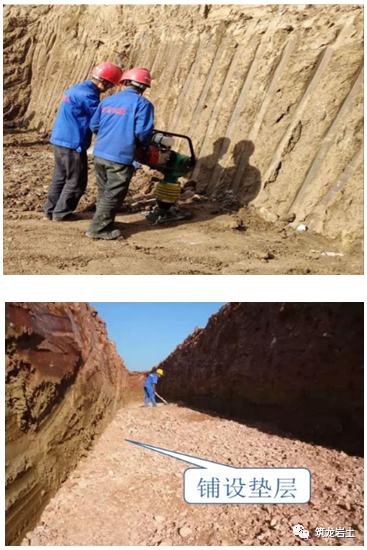

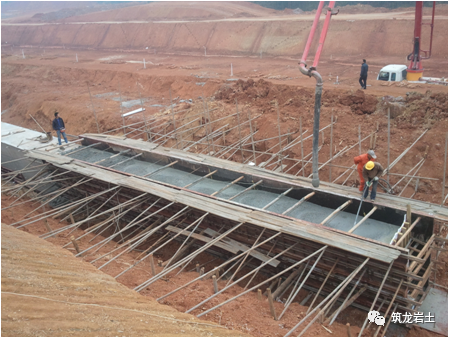

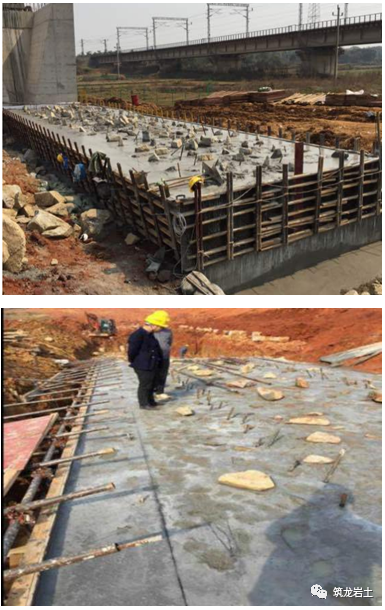

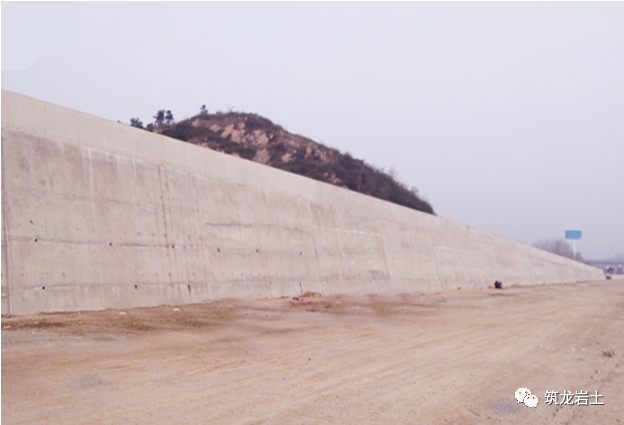

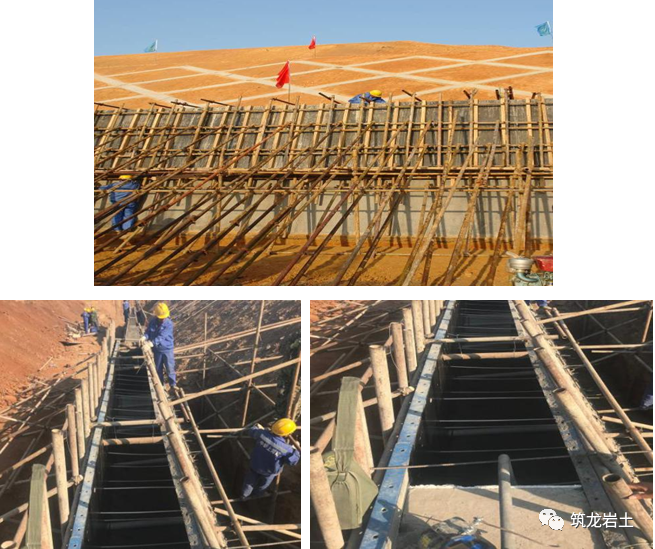

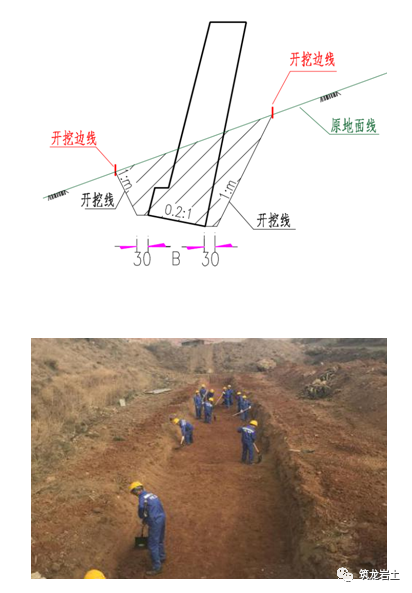

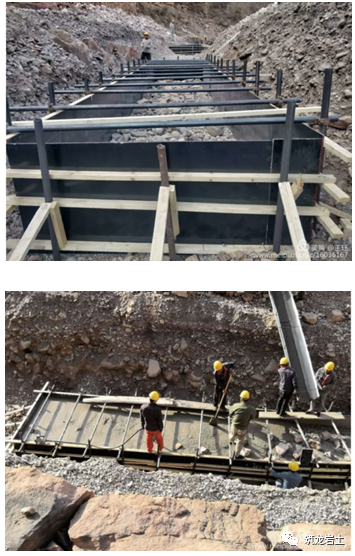

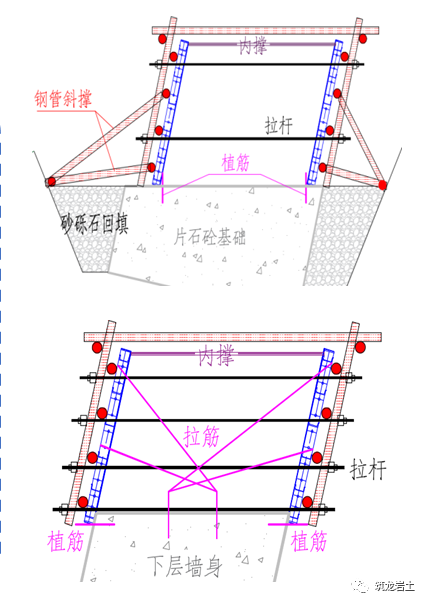

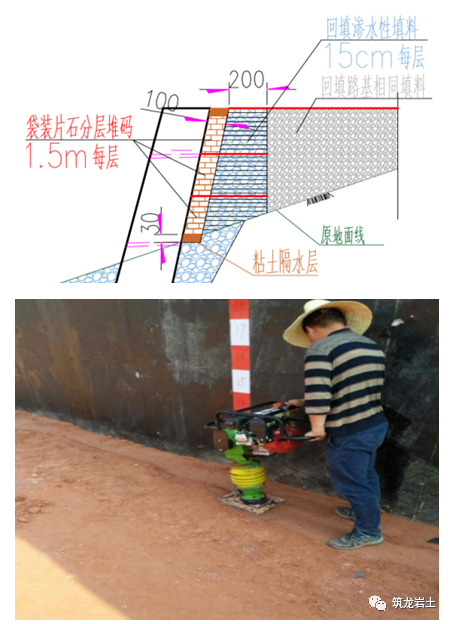

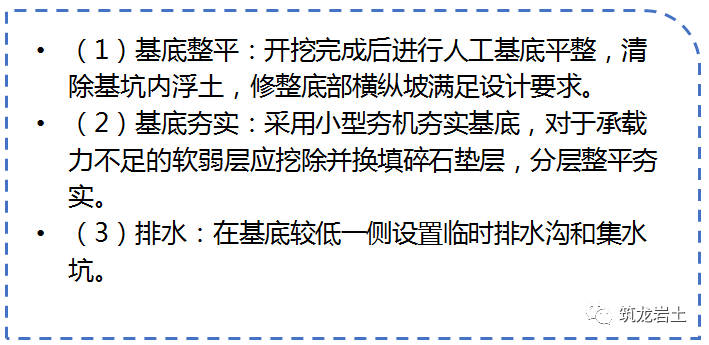

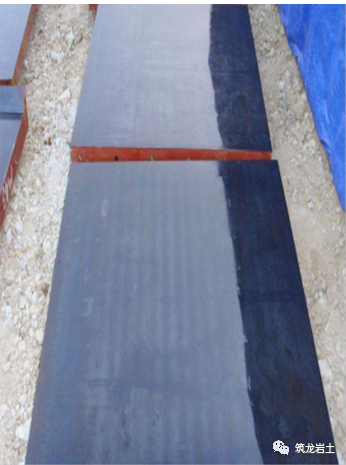

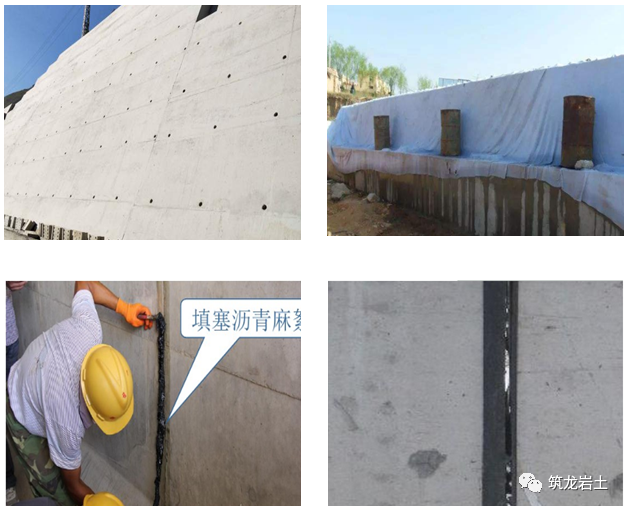

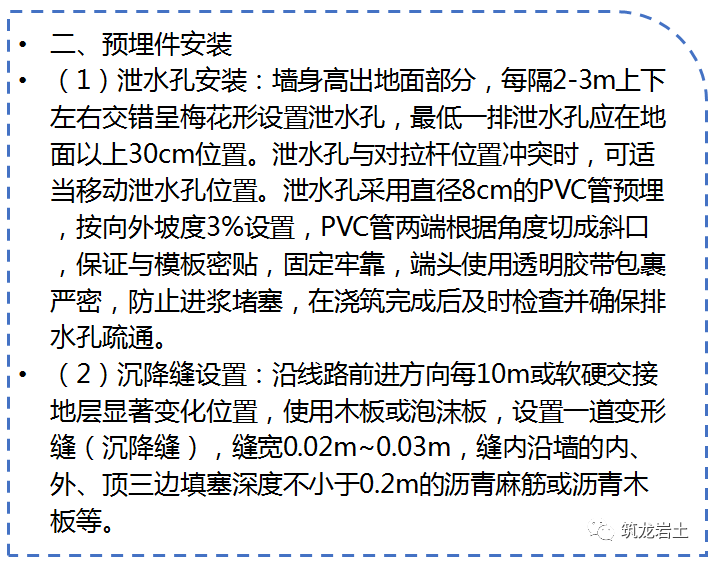

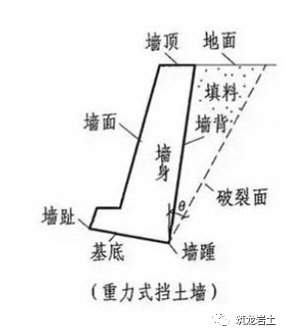

一、执行标准及规范 二、挡土墙概念 挡土墙是指支承路基填土或山坡土体、防止填土或土体变形失稳的构造物。在挡土墙横断面中，与被支承土体直接接触的部位称为墙背；与墙背相对的、临空的部位称为墙面；与地基直接接触的部位称为基底；与基底相对的、墙的顶面称为墙顶；基底的前端称为墙趾；基底的后端称为墙踵。按材料分类：浆砌片石挡墙、混凝土挡墙和片石混凝土挡墙。按结构类型分类：重力式挡土墙、锚定式挡土墙、薄壁式挡土墙、加筋土挡土墙等。本培训以高速公路常见片石混凝土挡土墙为例。 三、施工准备 （1）施工前作业范围 “三通一平”，施工用水用电及便道等有关临时工程已准备就绪，满足施工需要。（2）熟悉施工图，现场核对地形地貌，当设计图与实际情况不相符时，应及时报批处理。（3）施工前已根据规范做好混凝土合比。（4）施工前根据业主要求，确定挡土墙基础位置，并按项目部的施工进度计划合理安排材料、机具、人员进场施工。（5）严格按照设计几何尺寸，并采用定型纲模板进行路肩架模、支撑，保证尺寸准确，线形圆顺，顶面平直。（6）场地及水电的准备：整理施工所需场地；清查安装主要的施工机具，保证其工作状态良好；安装好施工现场所需水电供应设施；准备施工所需用的材料，并作好维护工作，避免受到污染；合理组织施工，做到责任明确，分工合理。（7）施工现场已全部清理完成，测量放样，可进入现场进行基础开挖。（8）根据施工组织安排的施工机械设备及材料必须在施工前进场并验收合格后方可使用。施工所需主要机具为吊车、挖机、夯实机械、振动棒、切割机、电焊机、水泵、发电机、料斗、钢模板、钢管、拉杆扣件、PVC管等。 四、挡土墙施工流程图 五、施工步骤 施工步骤一：基础开挖施工步骤二：基底处理施工步骤三：基坑验收施工步骤四：基础施工施工步骤五：墙身施工施工步骤六：反滤层施工、墙背回填 六、质量验收 六、成品保护措施 七、安全技术措施 八、环保和职业健康 九、其他要求
